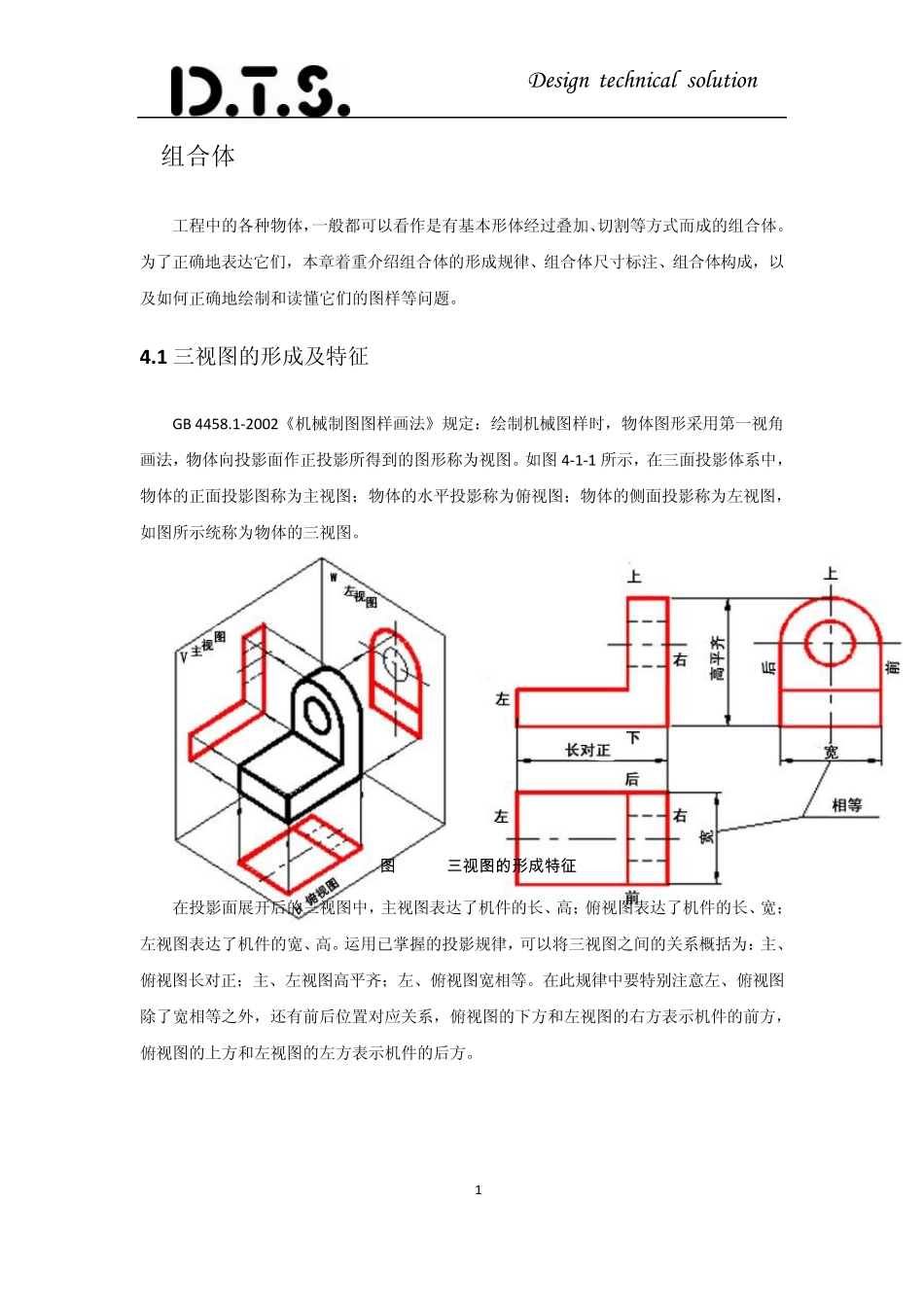

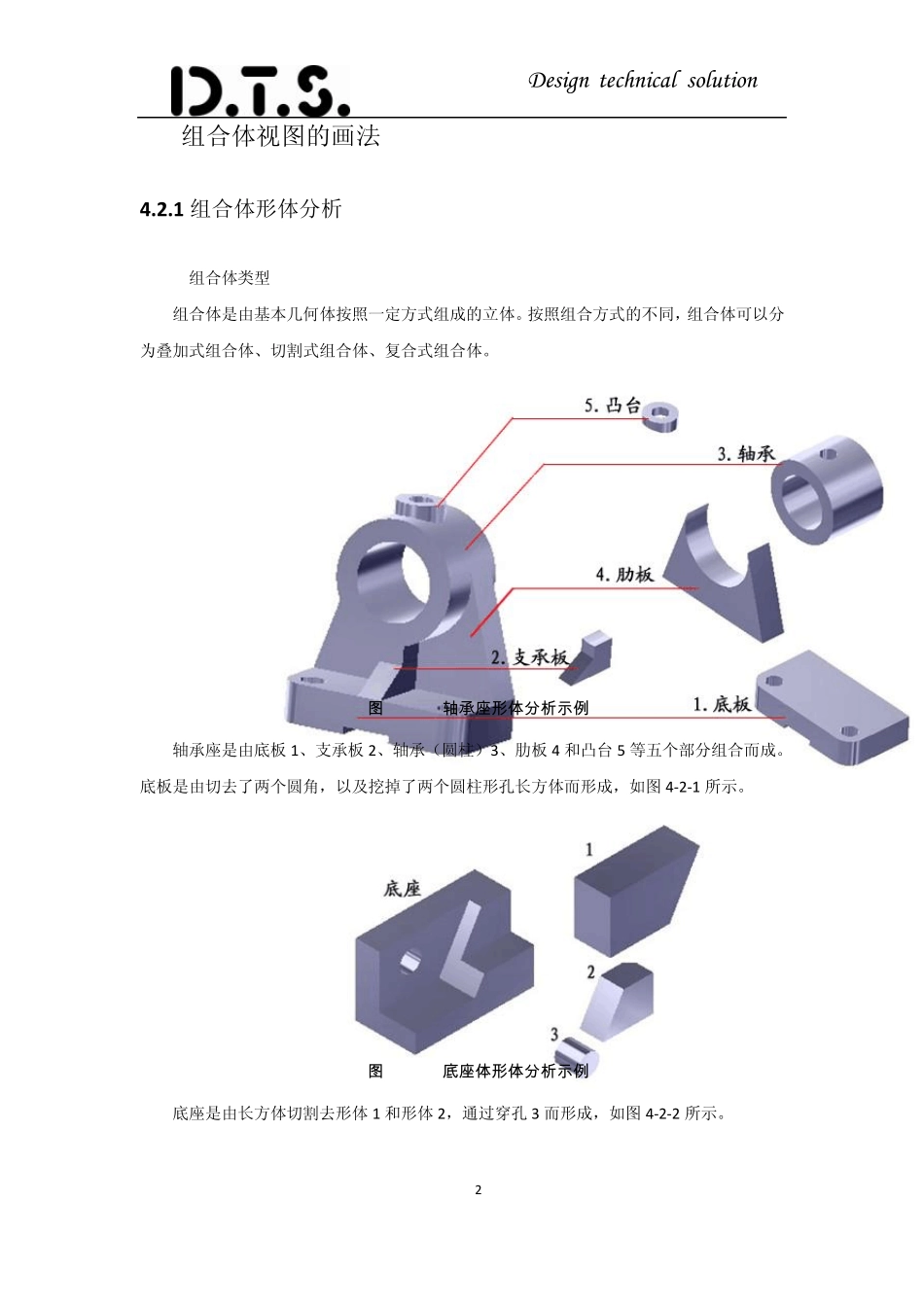

Design technical solution 1 组合体 工程中的各种物体，一般都可以看作是有基本形体经过叠加、切割等方式而成的组合体。为了正确地表达它们，本章着重介绍组合体的形成规律、组合体尺寸标注、组合体构成，以及如何正确地绘制和读懂它们的图样等问题。 4.1 三视图的形成及特征 GB 4458.1-2002《机械制图图样画法》规定：绘制机械图样时，物体图形采用第一视角画法，物体向投影面作正投影所得到的图形称为视图。如图 4-1-1 所示，在三面投影体系中，物体的正面投影图称为主视图；物体的水平投影称为俯视图；物体的侧面投影称为左视图，如图所示统称为物体的三视图。 图 4-1-1 三视图 的形成特征 在投影面展开后的三视图中，主视图表达了机件的长、高；俯视图表达了机件的长、宽；左视图表达了机件的宽、高。运用已掌握的投影规律，可以将三视图之间的关系概括为：主、俯视图长对正；主、左视图高平齐；左、俯视图宽相等。在此规律中要特别注意左、俯视图除了宽相等之外，还有前后位置对应关系，俯视图的下方和左视图的右方表示机件的前方，俯视图的上方和左视图的左方表示机件的后方。 Design technical solution 2 组合体视图的画法 4.2.1 组合体形体分析 1.组合体类型 组合体是由基本几何体按照一定方式组成的立体。按照组合方式的不同，组合体可以分为叠加式组合体、切割式组合体、复合式组合体。 图 4-2-1 轴 承 座 形 体分析示例 轴承座是由底板 1、支承板 2、轴承（圆柱）3、肋板 4 和凸台 5 等五个部分组合而成。底板是由切去了两个圆角，以及挖掉了两个圆柱形孔长方体而形成，如图4-2-1 所示。 图 4-2-2 底座 体形 体分析示例 底座是由长方体切割去形体1 和形体2，通过穿孔 3 而形成，如图4-2-2 所示。 Design technical solution 3 1） 叠加式组合体 此种类型组合体由两个或两个以上的基本形体叠加而成。根据构成组合体的各形体邻接表面之间过渡关系的不同又可分为堆积、相切、相交三种情况。 1 堆积。堆积是指两个邻接形体的表面重合，应当注意的是，当两个形体堆积在一起 之后如果某个方向的表面平齐，则两表面之间无分界线，如图 4-2-3（a）所示为两个 形体前后表面平齐。如果某个方向的表面不平齐，则两个表面之间应有轮廓分界线， 如图 4-2-3（b）所示。 (a) (b) 图 4-2-3 堆 积 组 合 体 b) 相切。相切是指两个邻接形体的表面光滑过渡，此时切线的投影...
