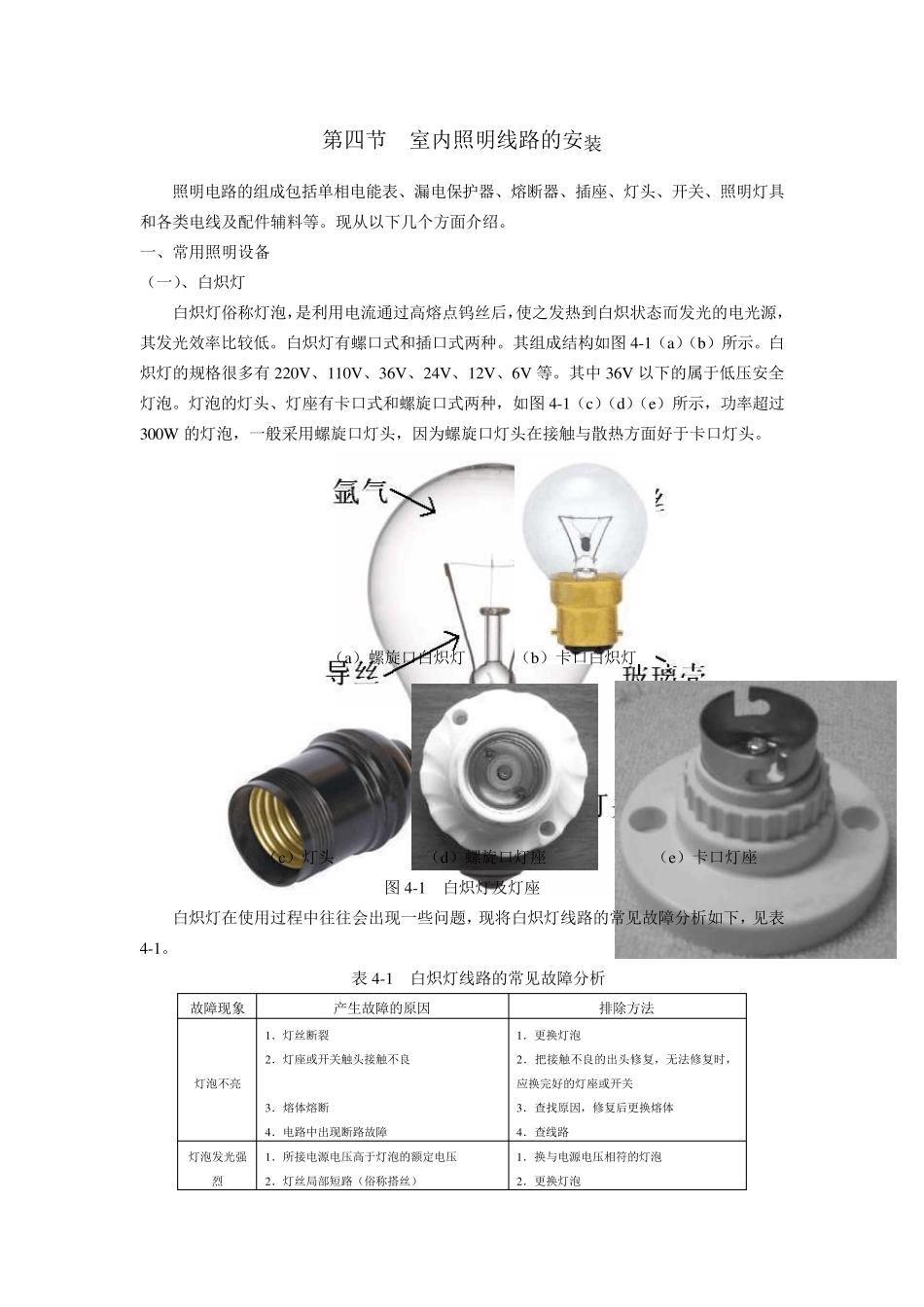

第四节 室内照明线路的安装 照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。现从以下几个方面介绍。 一、常用照明设备 （一）、白炽灯 白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。白炽灯有螺口式和插口式两种。其组成结构如图 4-1（a）（b）所示。白炽灯的规格很多有 220V、110V、36V、24V、12V、6V 等。其中 36V 以下的属于低压安全灯泡。灯泡的灯头、灯座有卡口式和螺旋口式两种，如图 4-1（c）（d）（e）所示，功率超过300W 的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。 （a）螺旋口白炽灯 （b）卡口白炽灯 （c）灯头 （d）螺旋口灯座 （e）卡口灯座 图 4-1 白炽灯及灯座 白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。 表4-1 白炽灯线路的常见故障分析 故障现象 产生故障的原因 排除方法 灯泡不亮 1．灯丝断裂 2．灯座或开关触头接触不良 3．熔体熔断 4．电路中出现断路故障 1．更换灯泡 2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关 3．查找原因，修复后更换熔体 4．查线路 灯泡发光强烈 1．所接电源电压高于灯泡的额定电压 2．灯丝局部短路（俗称搭丝） 1．换与电源电压相符的灯泡 2．更换灯泡 灯光忽亮忽暗 1．灯座或开关触头松动 2．电源电压波动（通常由附近有大容量负载经常启动引起） 3．熔断器熔丝接头接触不良 1．修复松动的触头或接线 2．更换配电变压器，增加容量 3．重新安装或加固压接螺钉 不断烧断熔丝 1．灯座或挂线盒连接处两线互碰 2．负载过大 3．熔丝太细 4．线路短路 5．胶木灯座两触头间胶木严重烧毁 1．重新接妥线头 2．减轻负载或扩大线路的导线容量 3．正确选用熔丝规格 4．修复线路 5．更换灯座 灯光暗红 1.灯座、开关或导线对地严重漏电 2.灯座、开关接触不良或导线连接处接触电阻增加 3.线路导线太长太细、线压降太大 1.更换完好的灯座、开关或导线 2.修复接触不良的触头，重新连接接头 3.缩短线路长度，或更换较大截面积的导线 （二）、荧光灯 荧光灯又称为日光灯，如图 4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。荧光灯管是将管内抽成真空后再充入少量氩气的玻璃管，在灯管两端各装有一个通电时能发射大量电子的灯丝。...
