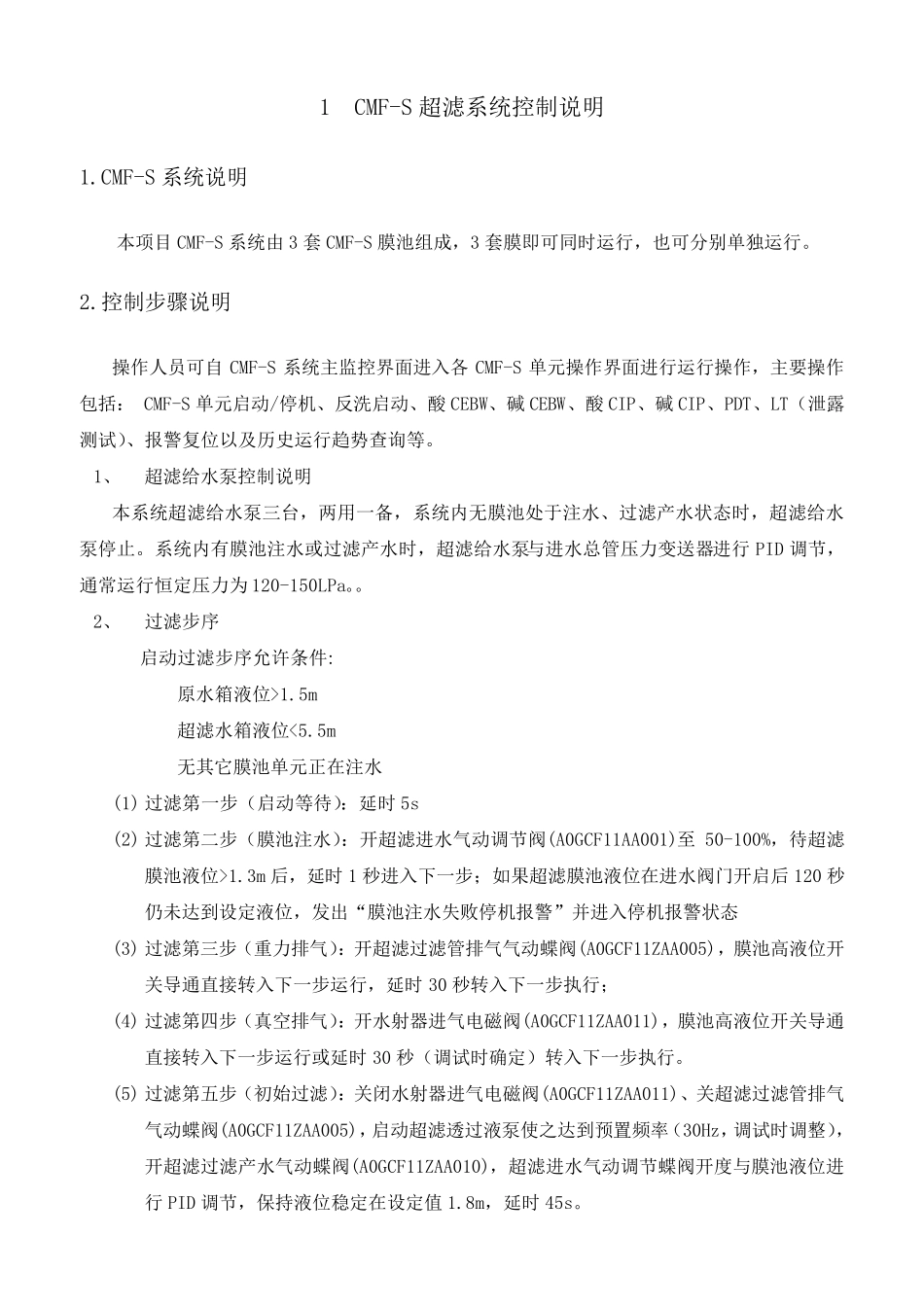

1 CMF-S 超 滤 系 统 控 制 说 明 1.CMF-S 系 统 说 明 本 项 目 CMF-S 系 统 由 3 套 CMF-S 膜 池 组 成 ， 3 套 膜 即 可 同 时 运 行 ， 也 可 分 别 单 独 运 行 。 2.控 制 步 骤 说 明 操 作 人 员 可 自CMF-S 系 统 主 监 控 界 面 进 入 各CMF-S 单 元 操 作 界 面 进 行 运 行 操 作 ， 主 要 操 作包 括 ： CMF-S 单 元 启 动 /停 机 、 反 洗 启 动 、 酸 CEBW、 碱 CEBW、 酸 CIP、 碱 CIP、 PDT、 LT（ 泄 露测 试 ）、 报 警 复 位 以 及 历 史 运 行 趋 势 查 询 等 。 1、 超 滤 给 水 泵 控 制 说 明 本 系 统 超 滤 给 水 泵 三 台 ， 两 用 一 备 ， 系 统 内 无 膜 池 处 于 注 水 、 过 滤 产 水 状 态 时 ， 超 滤 给 水泵 停 止 。 系 统 内 有 膜 池 注 水 或 过 滤 产 水 时 ， 超 滤 给 水 泵 与 进 水 总 管 压 力 变 送 器 进 行 PID 调 节 ，通 常 运 行 恒 定 压 力 为 120-150LPa。。 2、 过 滤 步 序 启 动 过 滤 步 序 允 许 条 件 : 原 水 箱 液 位 >1.5m 超 滤 水 箱 液 位 <5.5m 无 其 它 膜 池 单 元 正 在 注 水 (1) 过 滤 第 一 步 （ 启 动 等 待 ）： 延 时 5s (2) 过 滤 第 二步 （ 膜 池 注 水 ）： 开超 滤 进 水 气动 调 节 阀(A0GCF11AA001)至50-100%， 待 超 滤膜 池 液 位 >1.3m 后， 延 时 1 秒进 入 下一 步 ；如果超 滤 膜 池 液 位 在 进 水 阀门开启 后120 秒仍未达到设定 液 位 ， 发出“膜 池 注 水 失败停 机 报 警 ”并进 入 停 机 报 警 状 态 (3) 过 滤 第 三 步 （ 重力 排气）： 开超 滤 过 滤 管 排气气动 蝶阀(A0GCF11ZAA005)， 膜 池 高液 位 开关导通 直接转 入 下一 步 运 行 ， 延 时 30 秒转 入 下一 步 执 行 ； (4) 过 滤 第 四 步 （ 真 空 排气）： 开水 射 器 进 气电 磁 阀(A0GCF11ZAA011)， 膜 池 高液 位 开关导通直接转 入 下一 步 运 行 或 延 时 30 秒（ 调 试 时 确 定 ） 转 入 下一 步 执 行 。...
