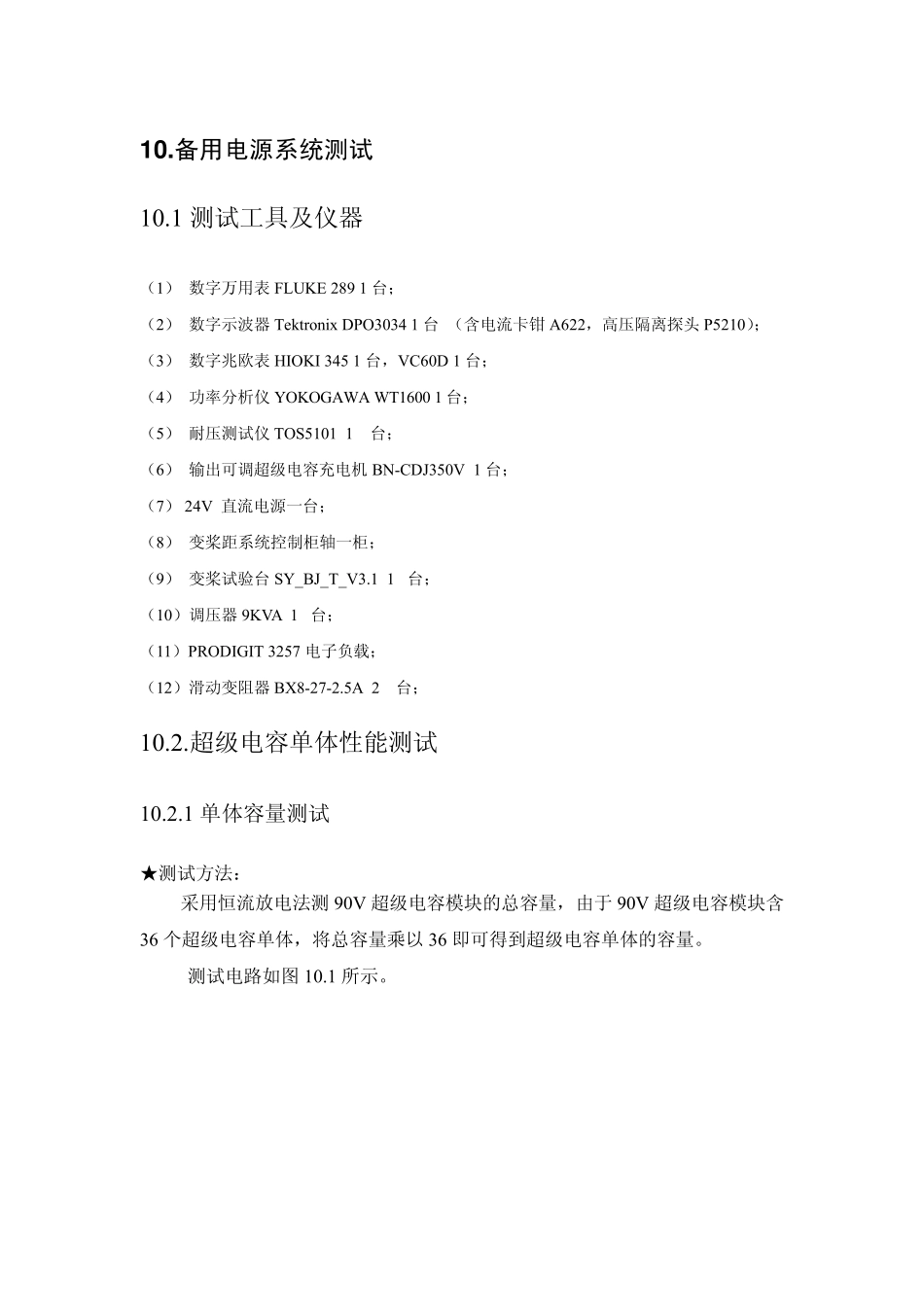

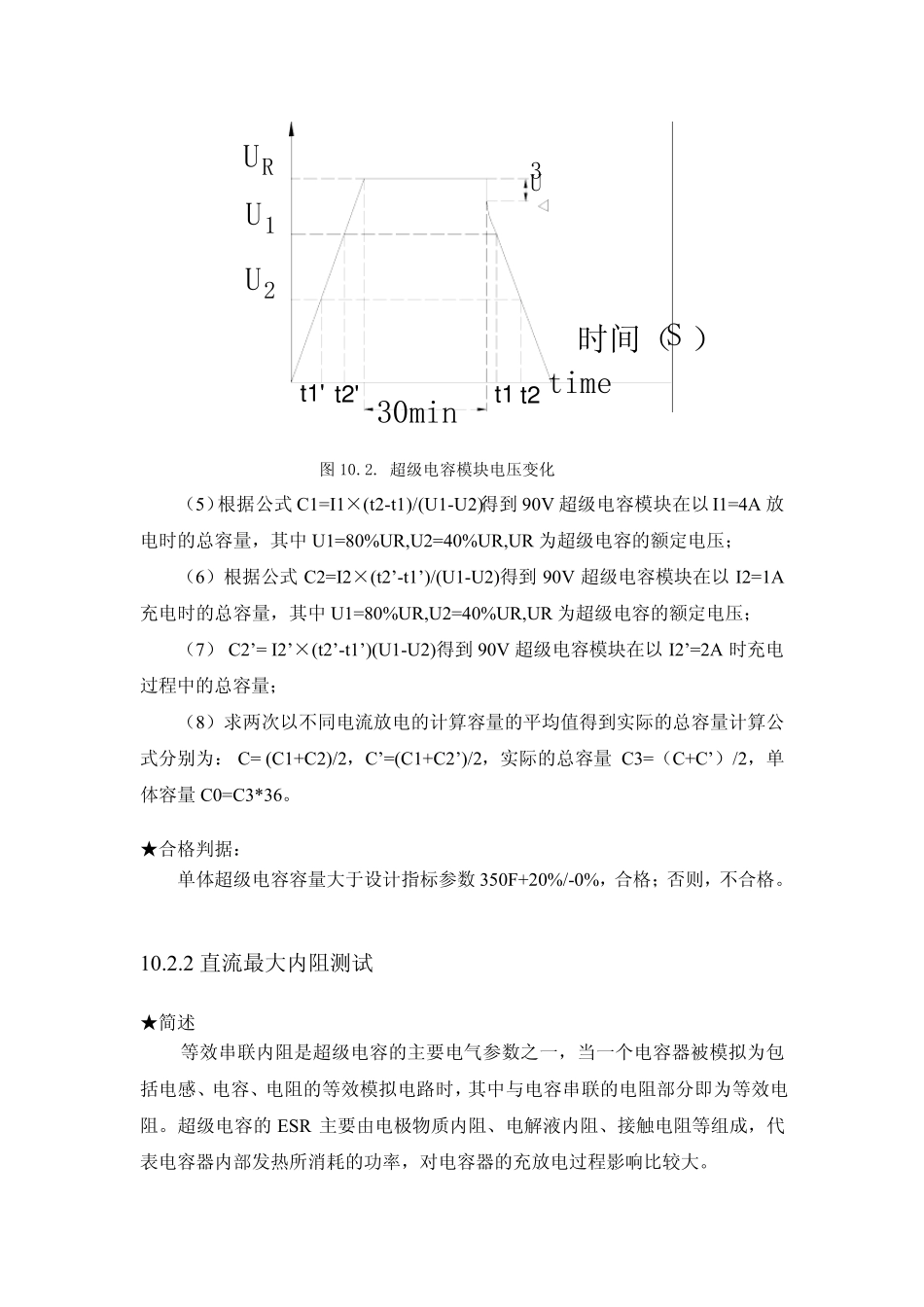

1 0 .备用电源系统测试 10.1 测试工具及仪器 (1) 数字万用表FLUKE 289 1 台; (2) 数字示波器Tektronix DPO3034 1 台 (含电流卡钳A622,高压隔离探头P5210); (3) 数字兆欧表HIOKI 345 1 台,VC60D 1 台; (4) 功率分析仪YOKOGAWA WT1600 1 台; (5) 耐压测试仪 TOS5101 1台; (6) 输出可调超级电容充电机 BN-CDJ350V 1 台; (7) 24V 直流电源一台; (8) 变桨距系统控制柜轴一柜; (9) 变桨试验台SY_BJ_T_V3.1 1 台; (10)调压器9KVA 1 台; (11)PRODIGIT 3257 电子负载; (12)滑动变阻器 BX8-27-2.5A 2台; 10.2.超级电容单体性能测试 10.2.1 单体容量测试 ★测试方法: 采用恒流放电法测90V 超级电容模块的总容量,由于 90V 超级电容模块含36 个超级电容单体,将总容量乘以 36 即可得到超级电容单体的容量。 测试电路如图 10.1 所示。 图10.1. 容量测试电路图 放电电流I1 及放电电压下降的电压U1 和U2 见下表。分级方法应根据分立标准。 ★测试步骤: (1)如图10.1 进行接线,设定充电机充电电压为 150V,闭合 F1; (2)断开 F3,闭合 F2,对超级电容模块 C 充电。C 达到额定电压后,保持充电机输出 30min,以 I2=1A 电流充电,每 15s 记录一次 150V 超级电容模块端电压;以 I2’=2A 电流充电,每 30s 记录一次 150V 超级电容模块端电压; (3)将示波器电压探头接 C 的正负极端,将电子负载设置为恒流模式,电流值设置为 I1=4A 放电。断开 F2 并闭合 F3 对超级电容进行放电,每 30s 记录一次 150V 超级电容模块端电压。 (4)记录 C 的正负极之间电压U 随时间的变化曲线(如图10.2 示意); t1 t2t2't1'U2U1URtime时间(S )U330min 图10.2. 超级电容模块电压变化 (5)根据公式C1=I1×(t2-t1)/(U1-U2)得到 90V 超级电容模块在以 I1=4A 放电时的总容量,其中 U1=80%UR,U2=40%UR,UR 为超级电容的额定电压; (6)根据公式C2=I2×(t2’-t1’)/(U1-U2)得到 90V 超级电容模块在以 I2=1A充电时的总容量,其中 U1=80%UR,U2=40%UR,UR 为超级电容的额定电压; (7) C2’= I2’×(t2’-t1’)(U1-U2)得到 90V 超级电容模块在以 I2’=2A 时充电过程中的总容量; (8)求两次以不同电流放电的计算容量的平均值得到实际的总容量计算公式分别为: C= (C1+C2)/2,C’=(C1+C2...
