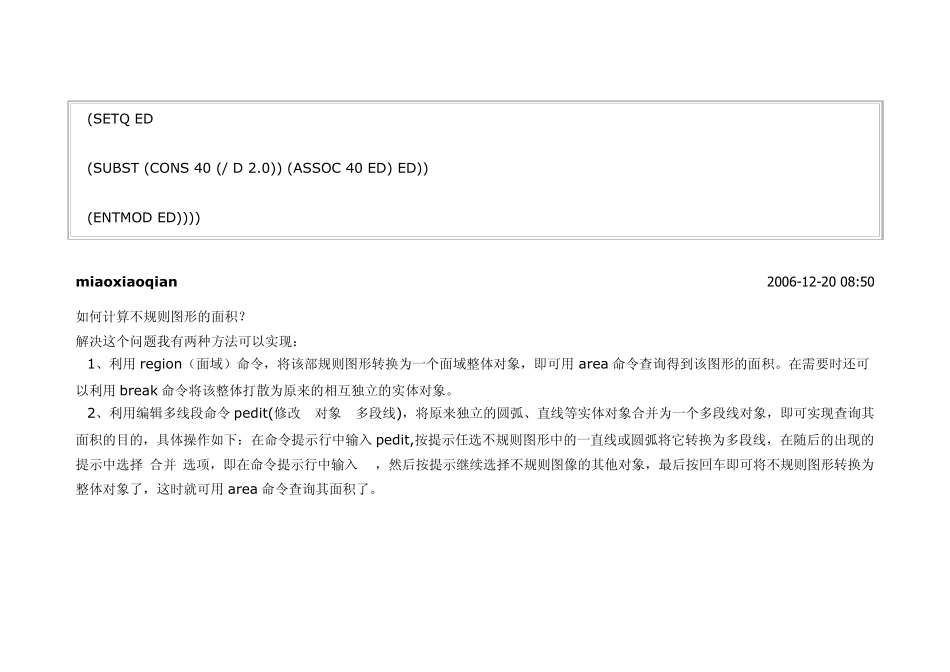

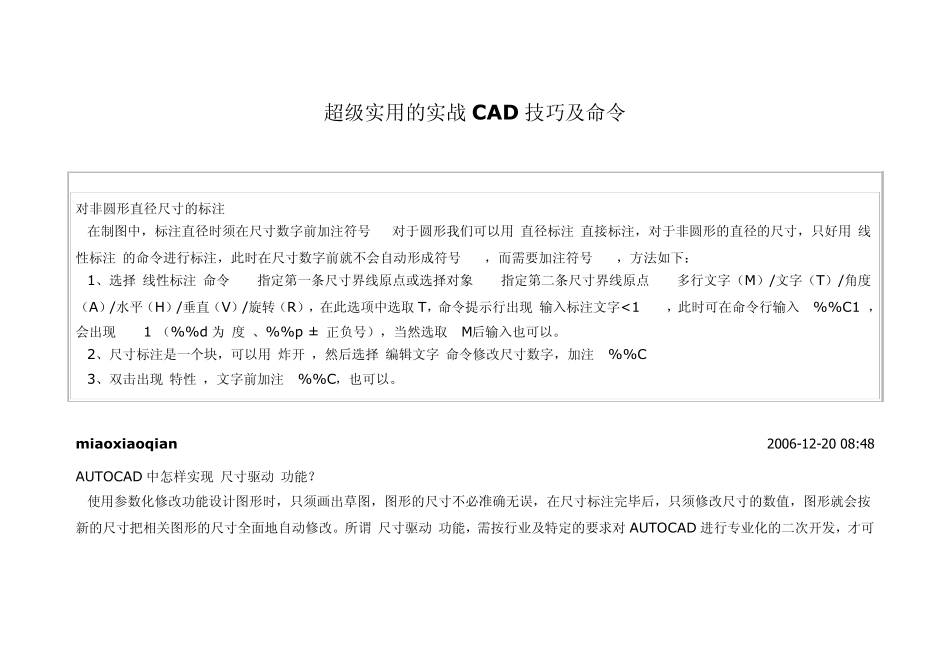

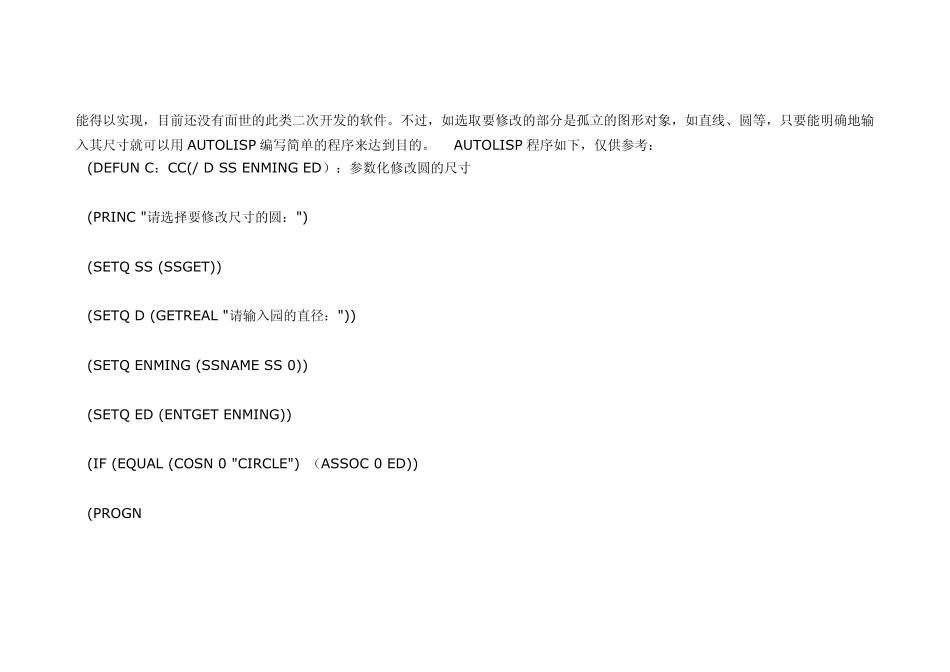

超级实用的实战CAD 技巧及命令 对非圆形直径尺寸的标注 在制图中，标注直径时须在尺寸数字前加注符号“ψ对于圆形我们可以用“直径标注”直接标注，对于非圆形的直径的尺寸，只好用“线性标注”的命令进行标注，此时在尺寸数字前就不会自动形成符号“ψ”，而需要加注符号“ψ”，方法如下： 1、选择“线性标注”命令——指定第一条尺寸界线原点或选择对象——指定第二条尺寸界线原点——多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R），在此选项中选取 T，命令提示行出现“输入标注文字<10>”，此时可在命令行输入“%%C10”，会出现“ψ10”（%%d 为 度 、%%p ± 正负号），当然选取“M”后输入也可以。 2、尺寸标注是一个块，可以用“炸开”，然后选择“编辑文字”命令修改尺寸数字，加注“%%C” 3、双击出现“特性”，文字前加注“%%C”，也可以。 miaoxiaoqian 2006-12-20 08:48 AUTOCAD 中怎样实现“尺寸驱动”功能？ 使用参数化修改功能设计图形时，只须画出草图，图形的尺寸不必准确无误，在尺寸标注完毕后，只须修改尺寸的数值，图形就会按新的尺寸把相关图形的尺寸全面地自动修改。所谓“尺寸驱动”功能，需按行业及特定的要求对AUTOCAD 进行专业化的二次开发，才可能得以实现，目前还没有面世的此类二次开发的软件。不过，如选取要修改的部分是孤立的图形对象，如直线、圆等，只要能明确地输入其尺寸就可以用 AUTOLISP 编写简单的程序来达到目的。 AUTOLISP 程序如下，仅供参考： (DEFUN C：CC(/ D SS ENMING ED）：参数化修改圆的尺寸 (PRINC "请选择要修改尺寸的圆：") (SETQ SS (SSGET)) (SETQ D (GETREAL "请输入园的直径：")) (SETQ ENMING (SSNAME SS 0)) (SETQ ED (ENTGET ENMING)) (IF (EQUAL (COSN 0 "CIRCLE") （ASSOC 0 ED)) (PROGN (SETQ ED (SUBST (CONS 40 (/ D 2.0)) (ASSOC 40 ED) ED)) (ENTMOD ED)))) miaoxiaoqian 2006-12-20 08:50 如何计算不规则图形的面积？ 解决这个问题我有两种方法可以实现： 1、利用 region（面域）命令，将该部规则图形转换为一个面域整体对象，即可用 area 命令查询得到该图形的面积。在需要时还可以利用 break 命令将该整体打散为原来的相互独立的实体对象。 2、利用编辑多线段命令 pedit(修改—对象—多段线)，将原来独立的圆弧、直线等实体对象合并为一个多段线对象，即可实现查...
