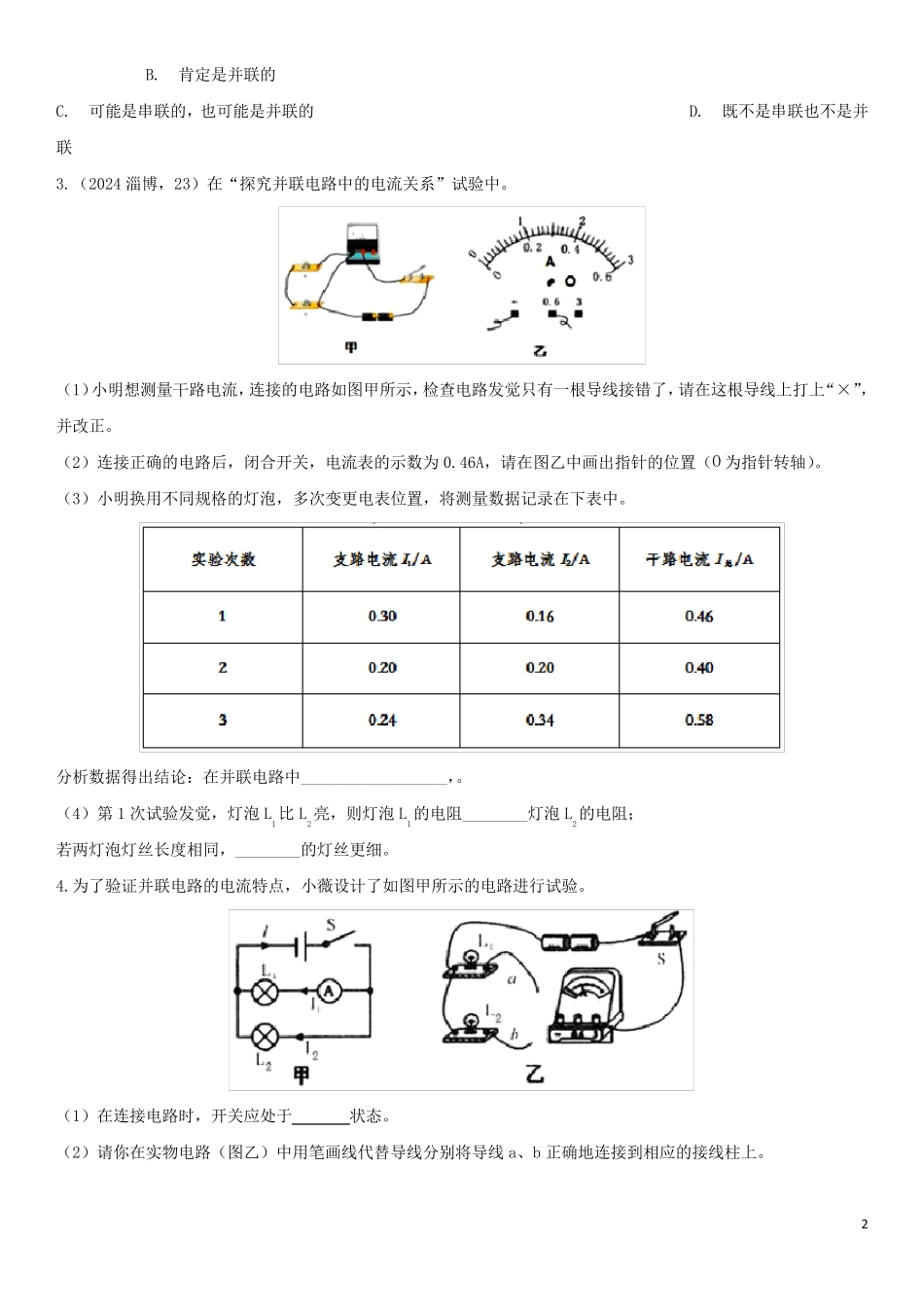

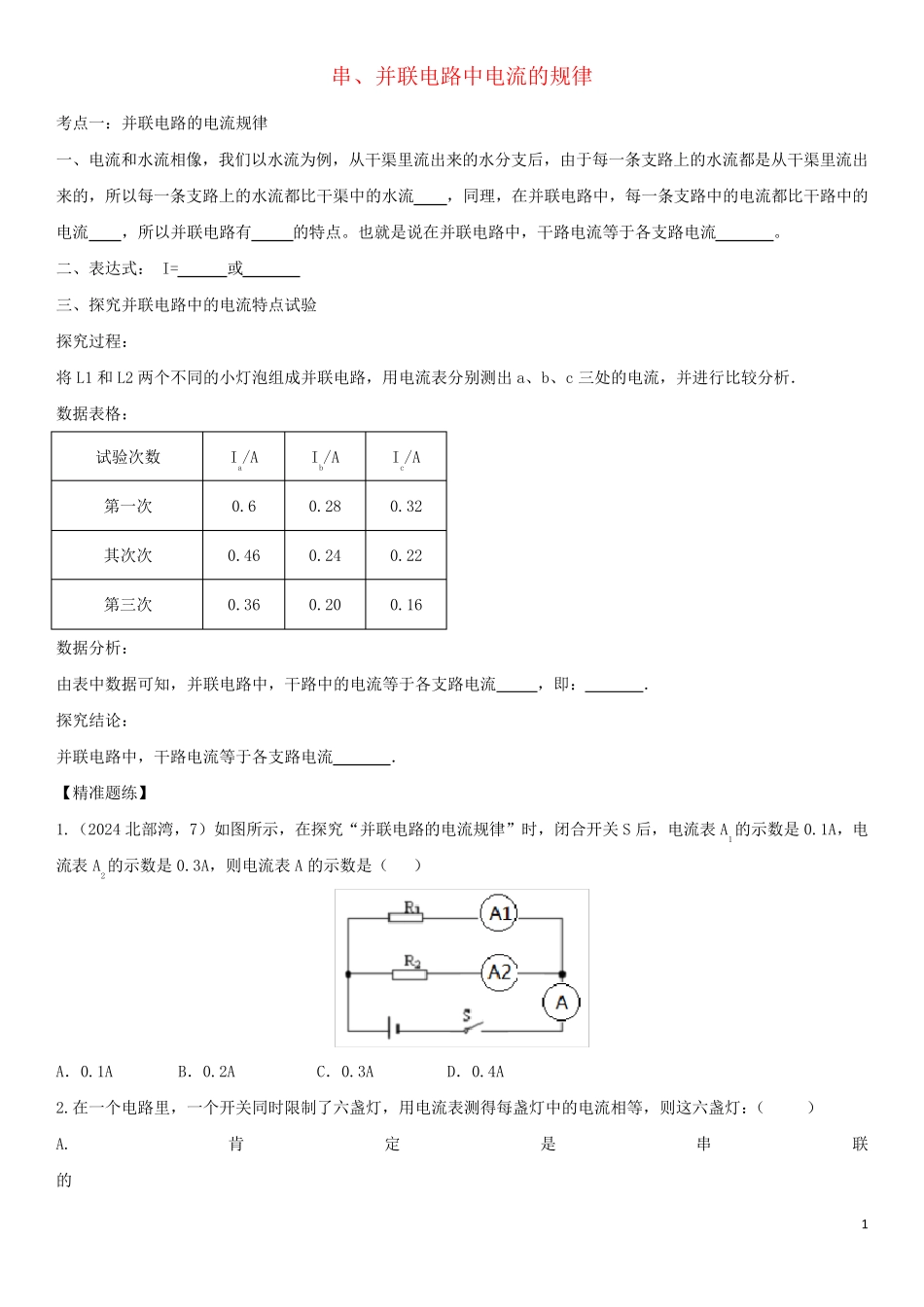

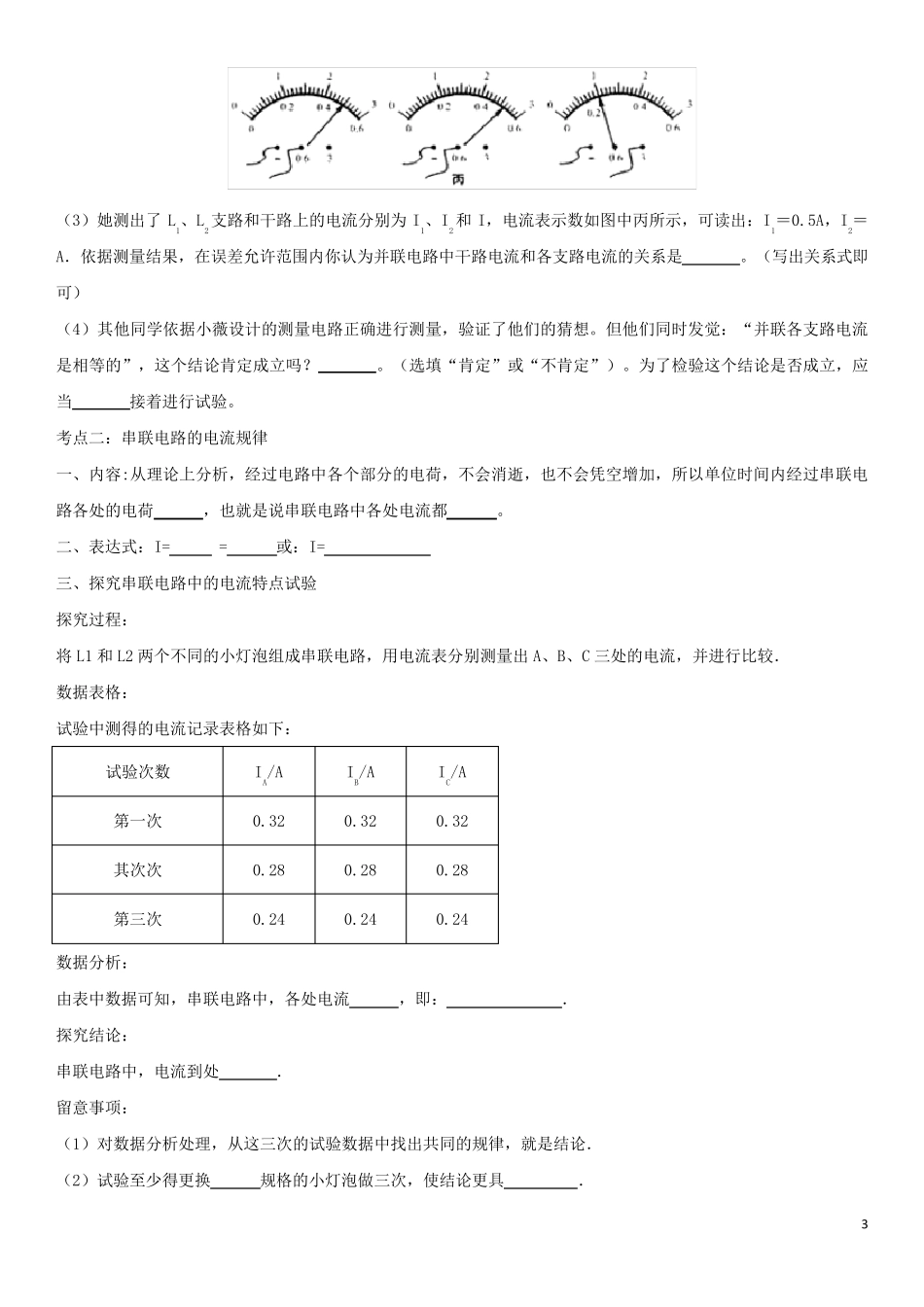

1 串、并联电路中电流的规律 考点一：并联电路的电流规律 一、电流和水流相像，我们以水流为例，从干渠里流出来的水分支后，由于每一条支路上的水流都是从干渠里流出来的，所以每一条支路上的水流都比干渠中的水流 ，同理，在并联电路中，每一条支路中的电流都比干路中的电流 ，所以并联电路有 的特点。也就是说在并联电路中，干路电流等于各支路电流 。 二、表达式： I= 或 三、探究并联电路中的电流特点试验 探究过程： 将L1 和L2 两个不同的小灯泡组成并联电路，用电流表分别测出a、b、c 三处的电流，并进行比较分析． 数据表格： 试验次数 Ia/A Ib/A Ic/A 第一次 0.6 0.28 0.32 其次次 0.46 0.24 0.22 第三次 0.36 0.20 0.16 数据分析： 由表中数据可知，并联电路中，干路中的电流等于各支路电流 ，即： ． 探究结论： 并联电路中，干路电流等于各支路电流 ． 【精准题练】 1.（2024 北部湾，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S 后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A 的示数是（ ） A．0.1A B．0.2A C．0.3A D．0.4A 2.在一个电路里，一个开关同时限制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯：（ ） A. 肯定是串联的 2 B. 肯定是并联的 C. 可能是串联的，也可能是并联的 D. 既不是串联也不是并联 3.（2024 淄博，23）在“探究并联电路中的电流关系”试验中。 （1）小明想测量干路电流，连接的电路如图甲所示，检查电路发觉只有一根导线接错了，请在这根导线上打上“×”，并改正。 （2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O 为指针转轴）。 （3）小明换用不同规格的灯泡，多次变更电表位置，将测量数据记录在下表中。 分析数据得出结论：在并联电路中__________________，。 （4）第1 次试验发觉，灯泡L1比L2亮，则灯泡L1的电阻________灯泡L2的电阻； 若两灯泡灯丝长度相同，________的灯丝更细。 4.为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行试验。 （1）在连接电路时，开关应处于 状态。 （2）请你在实物电路（图乙）中用笔画线代替导线分别将导线a、b 正确地连接到相应的接线柱上。 3 （3）她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中丙所示，可读出：I1＝0.5A，I2＝ A．依据测量结果，在误差允许范围...
