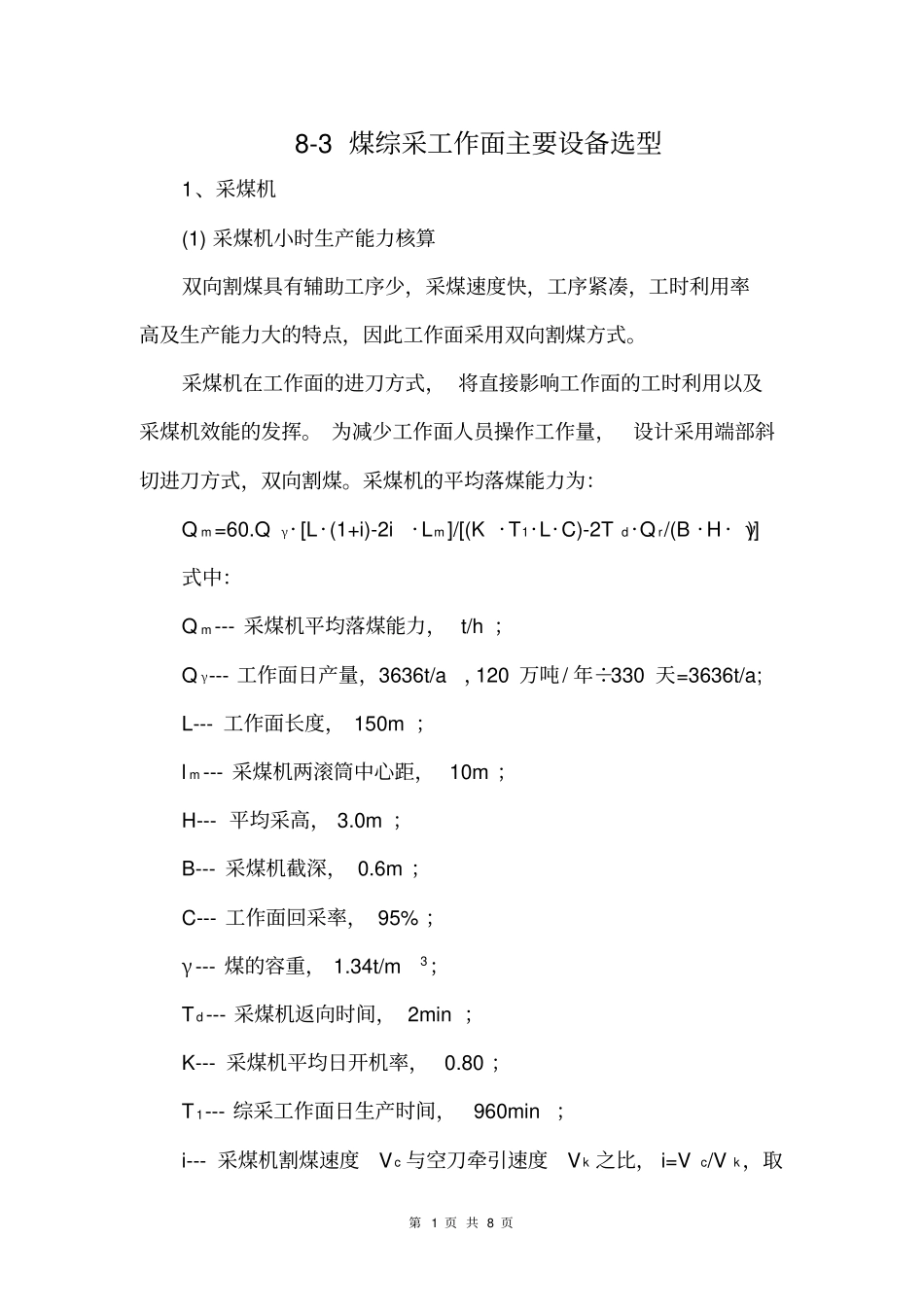

第 1 页 共 8 页8-3 煤综采工作面主要设备选型1、采煤机(1) 采煤机小时生产能力核算双向割煤具有辅助工序少，采煤速度快，工序紧凑，工时利用率高及生产能力大的特点，因此工作面采用双向割煤方式。采煤机在工作面的进刀方式， 将直接影响工作面的工时利用以及采煤机效能的发挥。 为减少工作面人员操作工作量，设计采用端部斜切进刀方式，双向割煤。采煤机的平均落煤能力为：Q m =60.Qγ· [L· (1+i)-2i· Lm ]/[(K · T1·L· C)-2T d·Q r/(B · H · γ)] 式中：Q m --- 采煤机平均落煤能力， t/h ；Q γ--- 工作面日产量，3636t/a，120 万吨/ 年÷330 天=3636t/a; L--- 工作面长度， 150m ；l m --- 采煤机两滚筒中心距， 10m ；H--- 平均采高， 3.0m ；B--- 采煤机截深， 0.6m ；C--- 工作面回采率， 95% ；γ--- 煤的容重， 1.34t/m3；T d--- 采煤机返向时间， 2min ；K--- 采煤机平均日开机率， 0.80 ；T 1--- 综采工作面日生产时间，960min ；i--- 采煤机割煤速度V c 与空刀牵引速度V k 之比， i=V c/V k，取第 2 页 共 8 页i=0.5 则工作面采煤机平均落煤能力：Q m =60 ×3636 ×[150 ×（1+0.5 ）-2 ×0.5 ×10]/[0.8×960 ×150×0.95-2 ×2×3636/ （0.6 ×3.0 ×1.34 ）]=453.6t/h (2) 采煤机平均割煤速度综采工作面，按采煤机平均落煤能力为454t/h计算割煤速度：V c=Q m /(60 ·B· H· γ ·C) =454/（60 ×0.6 ×3.0 ×1.34 ×0.95 ）=3.3m/min (3) 采煤机最大割煤速度和最大生产能力采煤机最大割煤速度：V max = K c·V c采煤机最大生产能力：Q max = K c· Qm式中：V max --- 采煤机最大割煤速度， m/min；Q max --- 采煤机最大落煤量， t/h ；K c--- 采煤机割煤不均衡系数，取1.3 ；则：V max =1.3 ×3.3=4.3m/min Q max =1.3 ×454=590t/h (4) 采煤机装机功率按采煤机单位能耗计算采煤机功率为：第 3 页 共 8 页N=60Kb×B×H ×V max ×H W式中：N ——采煤机功率， kW B——截深， B=0.6m H ——采高， H=3.0m H W——能耗系数H W =0.8kWh/m3V max ——采煤机最大割煤速度，4.3m/min。则：N=60 ×1.2 ×0.6 ×3.0 ×4.3 ×0.8=445.82kW (5) 采煤机型号及主要技术参数根据以上计算， 并考虑煤层的硬度、 夹矸情况及部分煤层单层一次采全高开...
