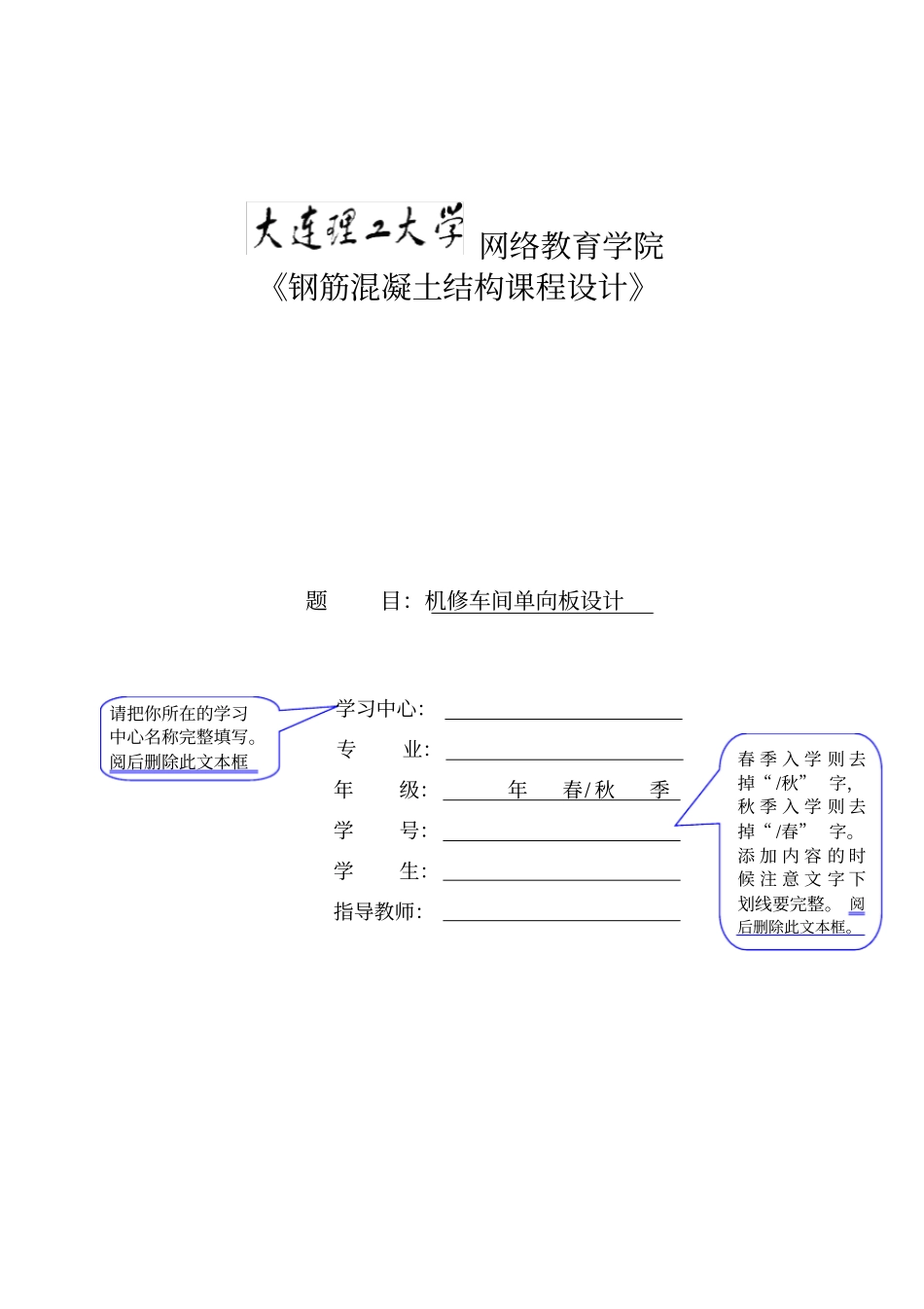

网络教育学院《钢筋混凝土结构课程设计》题目：机修车间单向板设计学习中心：专业：年级：年春/ 秋季学号：学生：指导教师：春 季 入 学 则 去掉“ /秋” 字，秋 季 入 学 则 去掉“ /春” 字。添 加 内 容 的 时候 注 意 文 字 下划线要完整。 阅后删除此文本框。请把你所在的学习中心名称完整填写。阅后删除此文本框1 325m/kN2/7mkN1 基本情况本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。1、某设计使用年限为50 年工业厂房楼盖， 采用整体式钢筋混凝土结构，楼盖梁布置如图所示。2、 生产车间的四周外墙均为承重砖墙，内设 5m钢筋混凝土柱， 其截面尺寸为300mm×300mm。3、荷载（1）、楼面活荷载：（2）、楼面面层： 20 mm厚水泥砂浆面层（3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：三夹板顶棚重度为2/18.0mkN（5）、恒载分项系数为：1.2 ；活载分项系数为1.3 （因工业厂房楼盖楼面活荷载标准值大于2/4mkN）。4、材料选用：（1）、混凝土：采用C25（cf =11.9 N/2mm ,tf =1.27N/2mm ) 。（2）、钢筋：主梁及次梁受力筋用HRB335 级（yf=300N/2mm )，板内及梁内的其它钢筋可以采用 HPB235 （yf=210N/2mm ).2 2 单向板结构设计2.1 板的设计本节内容是根据已知的荷载条件对板进行配筋设计，按塑性理论进行计算。板按考虑塑性内力重分布方法计算。板的397.22100624012mmmmll, 宜按双向板设计， 按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。本例按单向板计算。板 的 厚 度 按 构 造 要 求 曲mmmmlmmh5.5240210040801。 次 梁 截 面 高 度 取h=450mm> mmmml416156240152，截面宽度b=200mm，板尺寸及支撑情况如图所示。（ a）（b）（1）、荷载荷载标准值 20mm水泥砂浆面层 0.02m ×20kN/3m =0.4kN/2m80mm钢筋混凝土板 0.08m×25kN/3m =2.0kN/2m三夹板顶棚 0.182m/kNkg =2.58kN/2m线恒荷载设计值 g=1.2×2.582mkN=3.102mkN线活荷载设计值 q=1.3×72mkN=9.12mkN合计 12.202mkN（2）、内力计算计算跨度：3 边跨mmmmmhl n92.1208.022.012.01.22mmmmmmbl n92.194.1212.022.012.01.22取0l =1.92m。中间跨0l =2.1m-0.20m=1.9m 跨间差（ 1.92m-1.9m）/1.9m=1%<10%，说明可按等跨连续板计算内力（为简化起见0l 统一取 1.92m）。取 1m板宽作为计算单元，计算简图如（b）。连续板截面弯矩的计算截面边跨跨...
