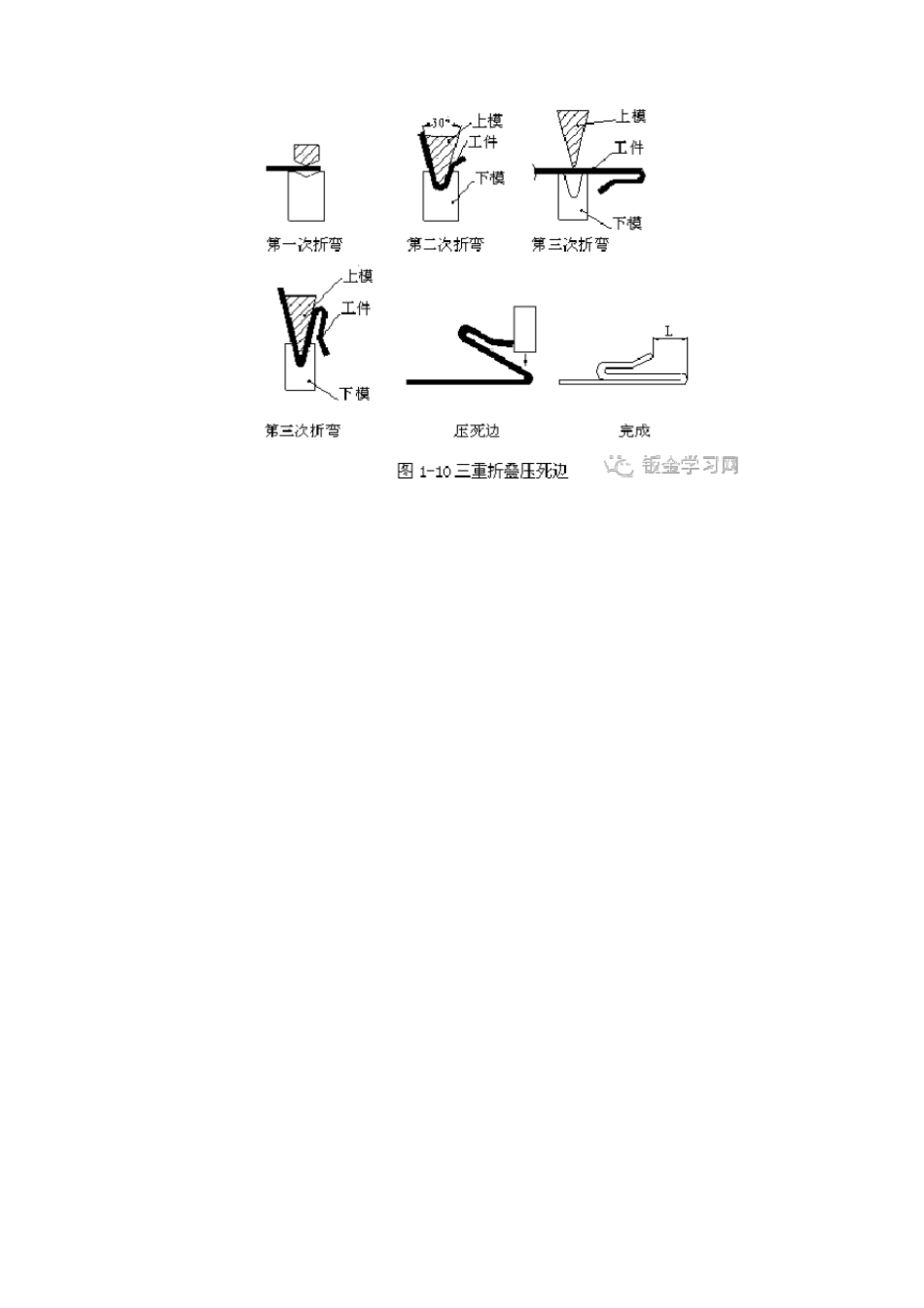

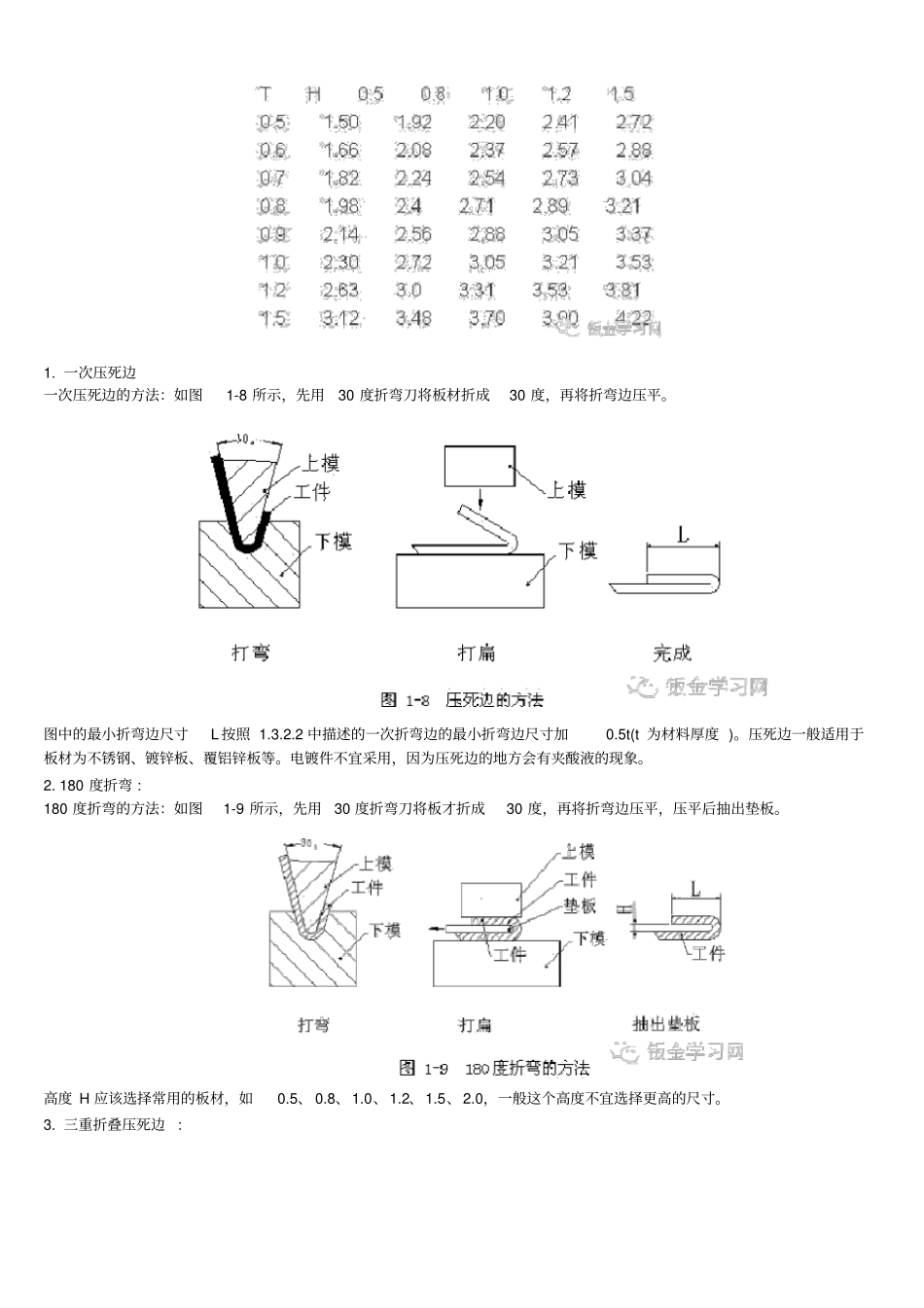

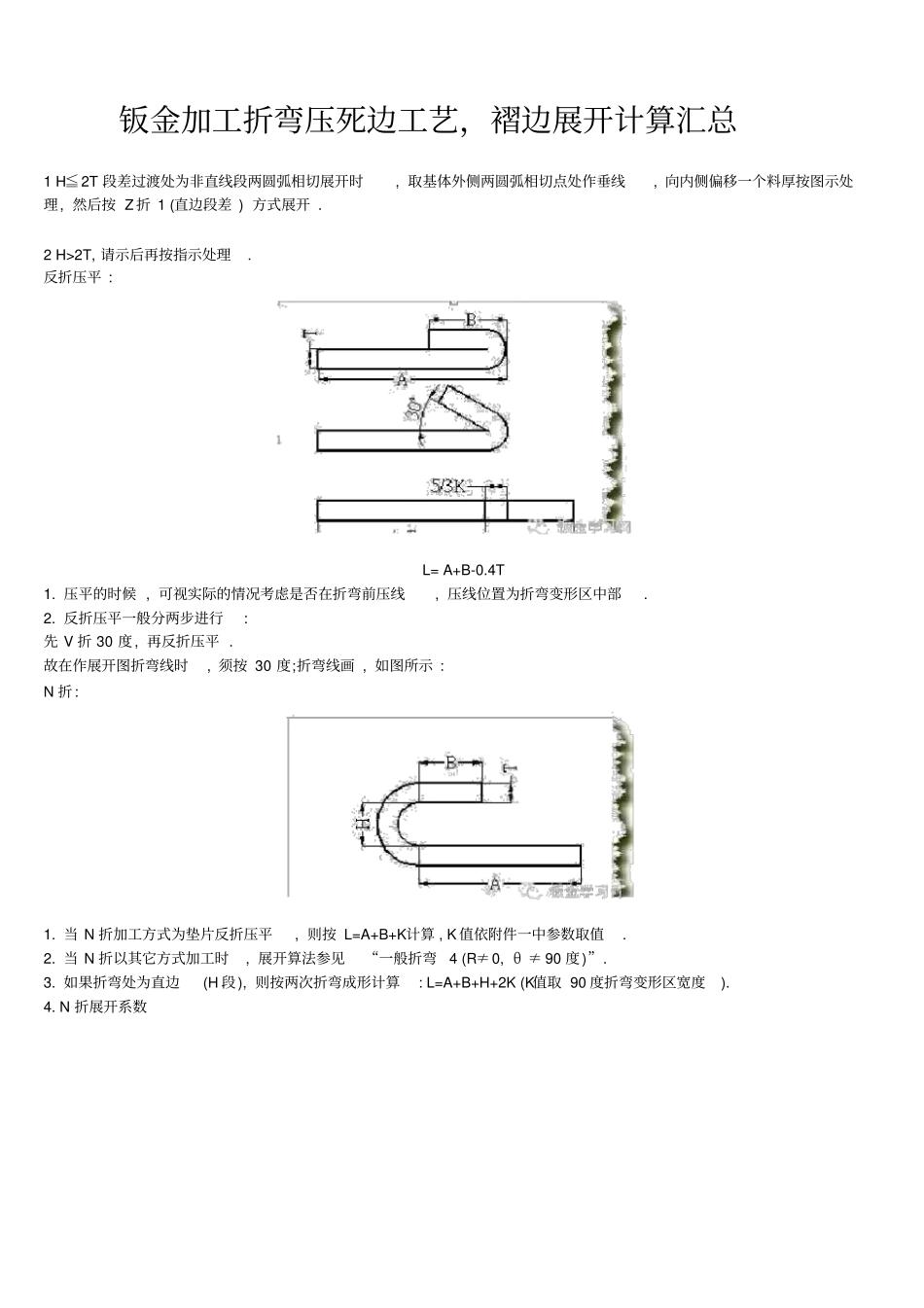

钣金加工折弯压死边工艺,褶边展开计算汇总1 H≦2T 段差过渡处为非直线段两圆弧相切展开时, 取基体外侧两圆弧相切点处作垂线, 向内侧偏移一个料厚按图示处理, 然后按 Z 折 1 (直边段差 ) 方式展开 . 2 H>2T, 请示后再按指示处理. 反折压平 : L= A+B-0.4T 1. 压平的时候 , 可视实际的情况考虑是否在折弯前压线, 压线位置为折弯变形区中部. 2. 反折压平一般分两步进行: 先 V 折 30 度, 再反折压平 . 故在作展开图折弯线时, 须按 30 度;折弯线画 , 如图所示 : N 折: 1. 当 N 折加工方式为垫片反折压平, 则按 L=A+B+K计算 , K 值依附件一中参数取值. 2. 当 N 折以其它方式加工时, 展开算法参见“一般折弯4 (R≠0, θ ≠ 90 度)”. 3. 如果折弯处为直边(H 段), 则按两次折弯成形计算: L=A+B+H+2K (K值取 90 度折弯变形区宽度). 4. N 折展开系数1. 一次压死边一次压死边的方法:如图1-8 所示,先用30 度折弯刀将板材折成30 度,再将折弯边压平。图中的最小折弯边尺寸L 按照 1.3.2.2 中描述的一次折弯边的最小折弯边尺寸加0.5t(t 为材料厚度 )。压死边一般适用于板材为不锈钢、镀锌板、覆铝锌板等。电镀件不宜采用,因为压死边的地方会有夹酸液的现象。2. 180 度折弯 : 180 度折弯的方法:如图1-9 所示,先用30 度折弯刀将板才折成30 度,再将折弯边压平,压平后抽出垫板。高度 H 应该选择常用的板材,如0.5、 0.8、1.0、1.2、1.5、2.0,一般这个高度不宜选择更高的尺寸。3. 三重折叠压死边:
