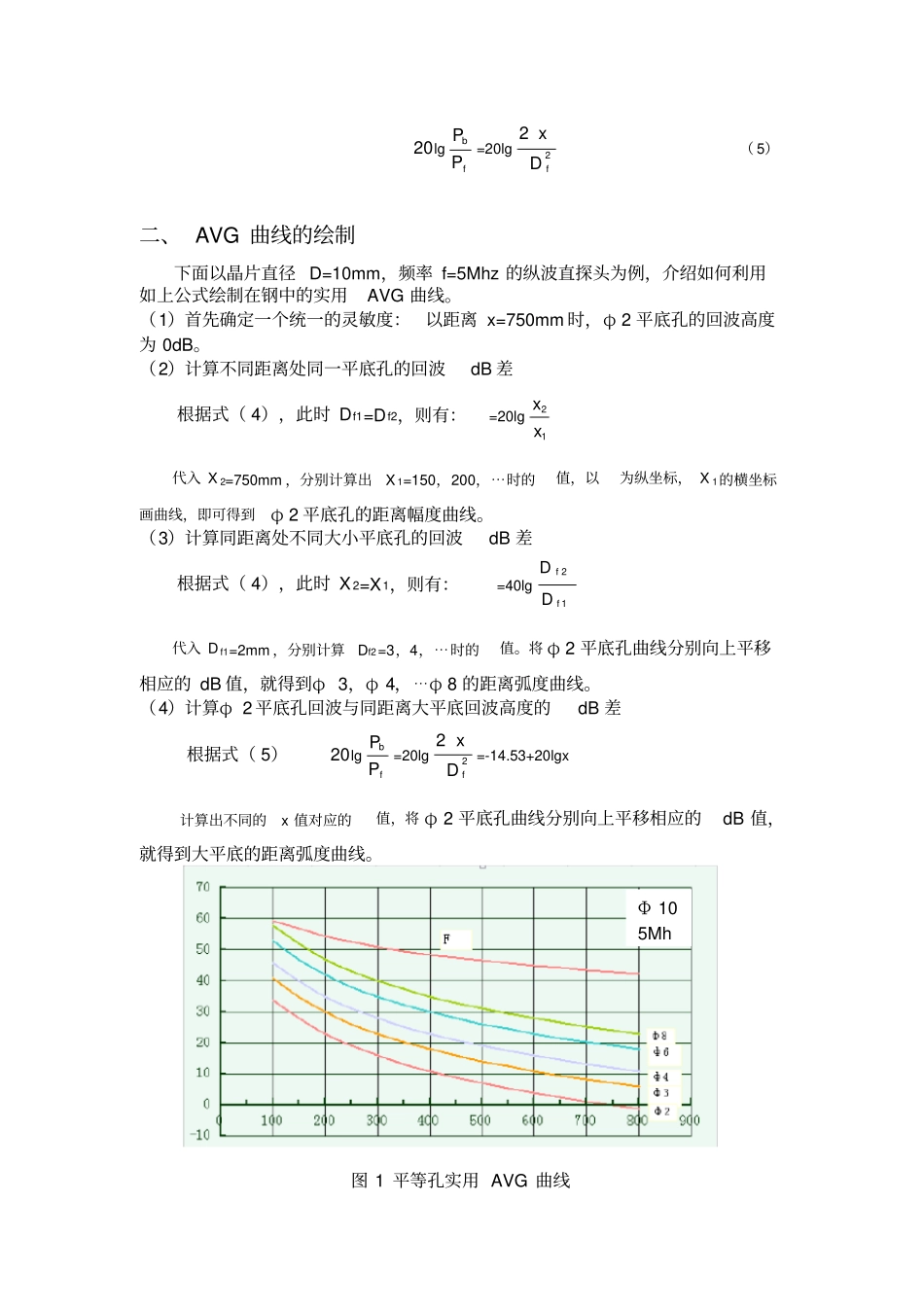

实用 AVG 曲线在纵波直探头探伤中的应用在实际的探伤过程中， 通常使用纵波来探测与检测面相互平行的缺陷。目前 ,在以 A 型仪器为主的脉冲反射法超声探伤中, 对缺陷的准确定量和定性 , 都存在相当的困难。 利用 AVG曲线来评价缺陷的大小是从当量法发展过来的，当量法在实际使用的过程中需制作大量试块, 成本高 , 不易携带 , 操作复杂。因此 , 在纵波探伤缺陷定量中 , 使用一些制作容易、 操作方便、能简捷地评价缺陷当量的实用AVG曲线具有实际意义。一、 实用 AVG曲线以横坐标表示表示实际声程，纵坐标表示规则反射体相对波高，用来描述距离、波幅、当量尺寸的关系曲线，称为实用AVG曲线。当 X≥3N时（不考虑介质衰减），平底孔回波声压为： Pf =220xFFPfs（1）大平底回波声压 Pb为： Pb=xFPs20（2）式中0P --- 探头波源起始声压；sF ---探头波源面积，sF =2sD/4；fF ---平底孔缺陷面积，fF =2fD/4；---波长；x--- 缺陷至波源的距离。实用 AVG 曲线可以由以下公式获得。不同距离的大平底回波dB 差：20lg21bbPP=20lg12xx（3）不同距离不同大小平底孔回波dB 差：20lg21ffPP=40lg1221xDxDff（4）同距离的大平底和平底孔回波dB 差：20lgfbPP=20lg22fDx（ 5）二、 AVG 曲线的绘制下面以晶片直径 D=10mm，频率 f=5Mhz 的纵波直探头为例，介绍如何利用如上公式绘制在钢中的实用AVG 曲线。（1）首先确定一个统一的灵敏度：以距离 x=750mm 时，φ 2 平底孔的回波高度为 0dB。（2）计算不同距离处同一平底孔的回波dB 差根据式（ 4），此时 Df1=Df2，则有：=20lg12xx代入 X 2=750mm ，分别计算出X 1=150，200，⋯时的值，以为纵坐标， X 1的横坐标画曲线，即可得到φ 2 平底孔的距离幅度曲线。（3）计算同距离处不同大小平底孔的回波dB 差根据式（ 4），此时 X 2=X1，则有：=40lg12ffDD代入 D f1=2mm ，分别计算Df2=3，4，⋯时的值。将 φ 2 平底孔曲线分别向上平移相应的 dB 值，就得到φ 3，φ 4，⋯φ 8 的距离弧度曲线。（4）计算φ 2 平底孔回波与同距离大平底回波高度的dB 差根据式（ 5）20lgfbPP=20lg22fDx=-14.53+20lgx 计算出不同的x 值对应的值，将 φ 2 平底孔曲线分别向上平移相应的dB 值，就得到大平底的距离弧度曲线。图 1 平等孔实用 AVG 曲线Φ 10 5Mh表 1 各反射体对应回波高度值三、 AVG 曲线的应用举例在用晶片直径D=10mm，频率 f=5...
