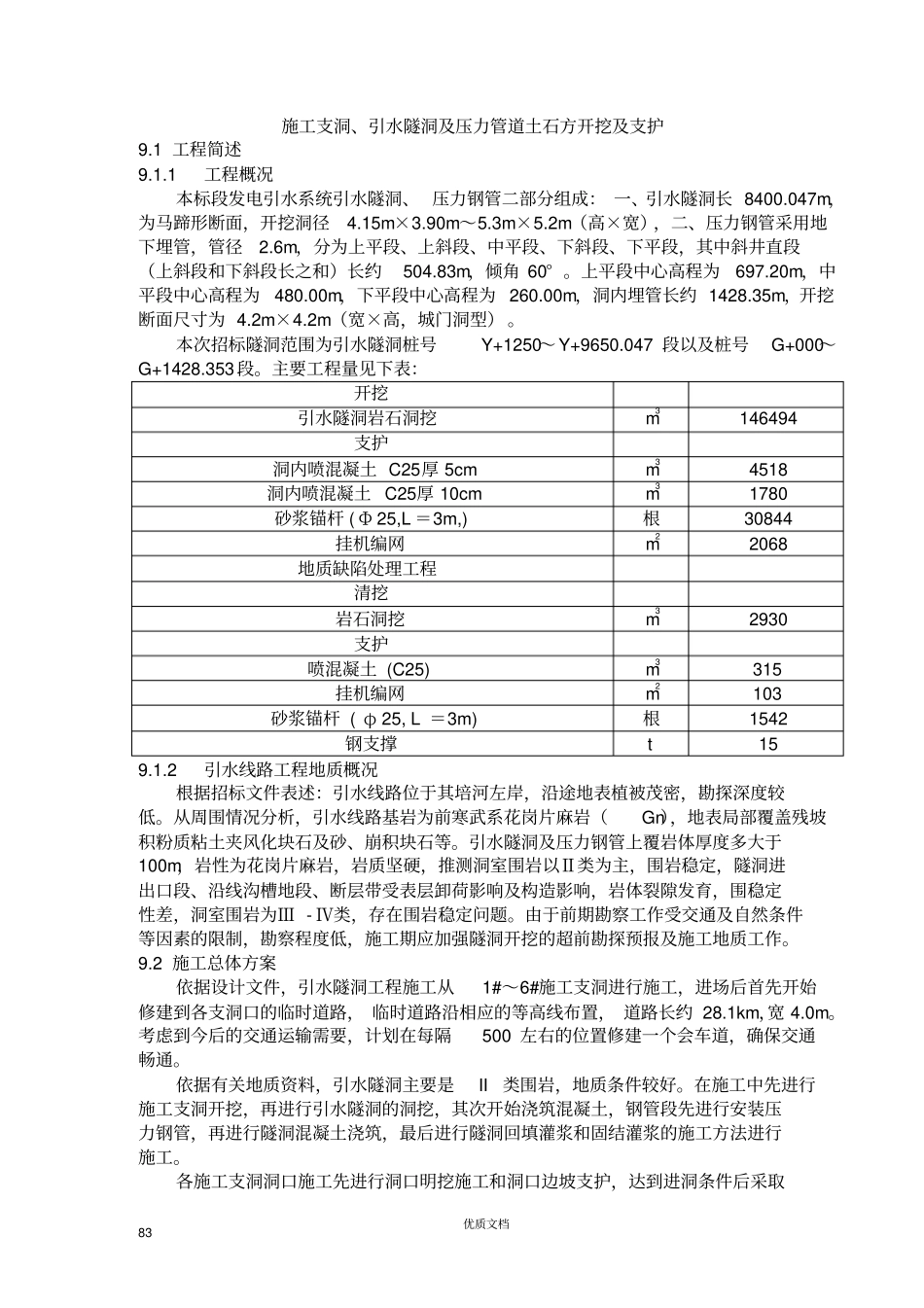

优质文档83施工支洞、引水隧洞及压力管道土石方开挖及支护9.1 工程简述9.1.1工程概况本标段发电引水系统引水隧洞、 压力钢管二部分组成： 一、引水隧洞长 8400.047m，为马蹄形断面，开挖洞径4.15m×3.90m～5.3m×5.2m（高×宽），二、压力钢管采用地下埋管，管径2.6m，分为上平段、上斜段、中平段、下斜段、下平段，其中斜井直段（上斜段和下斜段长之和）长约504.83m，倾角 60° 。上平段中心高程为697.20m，中平段中心高程为480.00m，下平段中心高程为 260.00m，洞内埋管长约 1428.35m，开挖断面尺寸为 4.2m×4.2m（宽×高，城门洞型） 。本次招标隧洞范围为引水隧洞桩号Y+1250～ Y+9650.047 段以及桩号G+000～G+1428.353段。主要工程量见下表：开挖引水隧洞岩石洞挖m3146494 支护洞内喷混凝土 C25厚 5cm m34518 洞内喷混凝土 C25厚 10cm m31780 砂浆锚杆 ( Ф 25,L ＝3m,) 根30844 挂机编网m22068 地质缺陷处理工程清挖岩石洞挖m32930 支护喷混凝土 (C25) m3315 挂机编网m2103 砂浆锚杆 ( φ 25, L ＝3m) 根1542 钢支撑t 15 9.1.2引水线路工程地质概况根据招标文件表述：引水线路位于其培河左岸，沿途地表植被茂密，勘探深度较低。从周围情况分析，引水线路基岩为前寒武系花岗片麻岩（Gn），地表局部覆盖残坡积粉质粘土夹风化块石及砂、崩积块石等。引水隧洞及压力钢管上覆岩体厚度多大于100m，岩性为花岗片麻岩，岩质坚硬，推测洞室围岩以Ⅱ类为主，围岩稳定，隧洞进出口段、沿线沟槽地段、断层带受表层卸荷影响及构造影响，岩体裂隙发育，围稳定性差，洞室围岩为Ⅲ - Ⅳ类，存在围岩稳定问题。由于前期勘察工作受交通及自然条件等因素的限制，勘察程度低，施工期应加强隧洞开挖的超前勘探预报及施工地质工作。9.2 施工总体方案依据设计文件，引水隧洞工程施工从1#～6#施工支洞进行施工，进场后首先开始修建到各支洞口的临时道路， 临时道路沿相应的等高线布置， 道路长约 28.1km，宽 4.0m。考虑到今后的交通运输需要，计划在每隔500 左右的位置修建一个会车道，确保交通畅通。依据有关地质资料，引水隧洞主要是II类围岩，地质条件较好。在施工中先进行施工支洞开挖，再进行引水隧洞的洞挖，其次开始浇筑混凝土，钢管段先进行安装压力钢管，再进行隧洞混凝土浇筑，最后进行隧洞回填灌浆和固结灌浆的施工方法进行施工。各施工支洞洞口施工先进行洞口明挖施工和洞口边坡支护，达到进洞条件后采...
