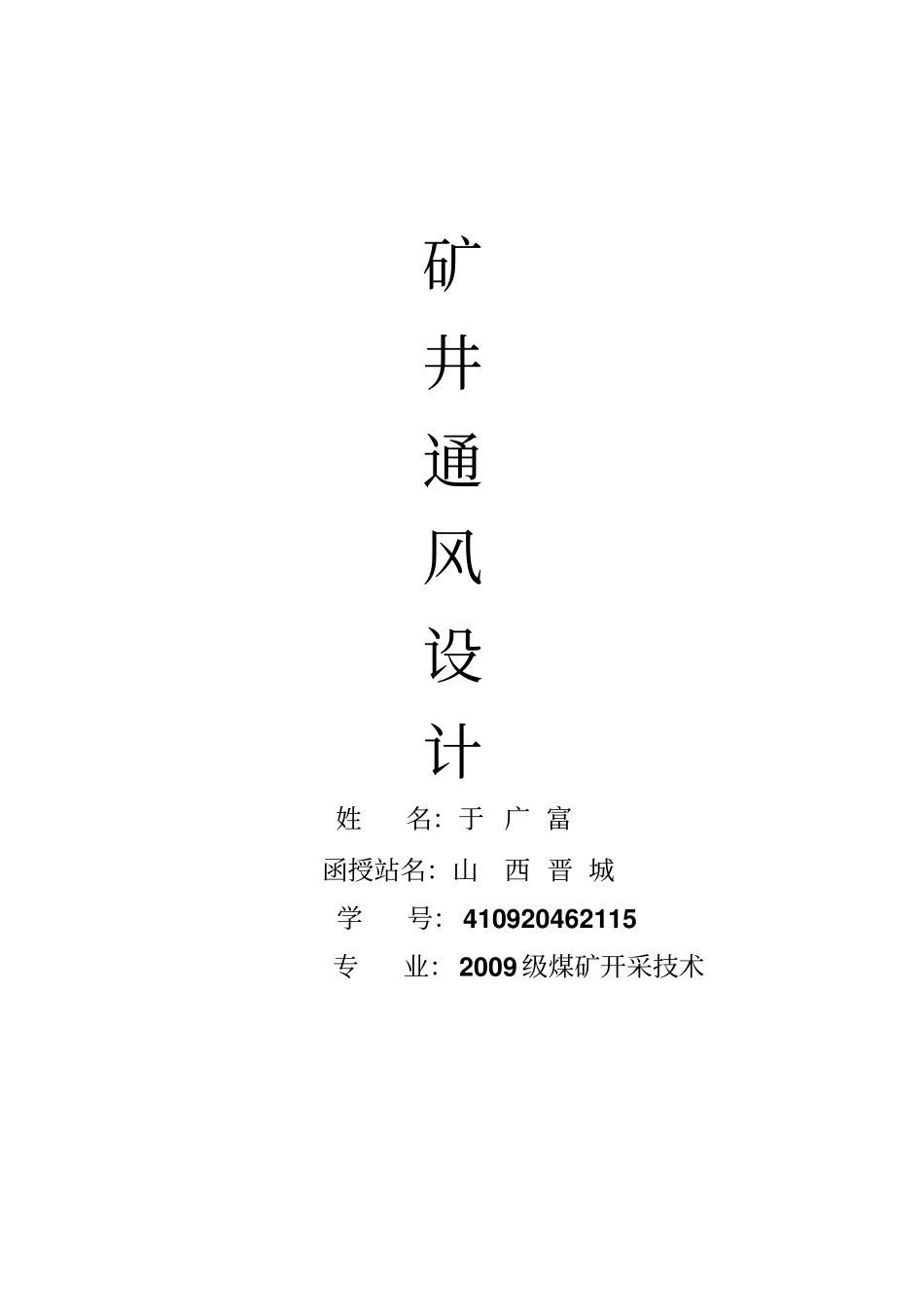

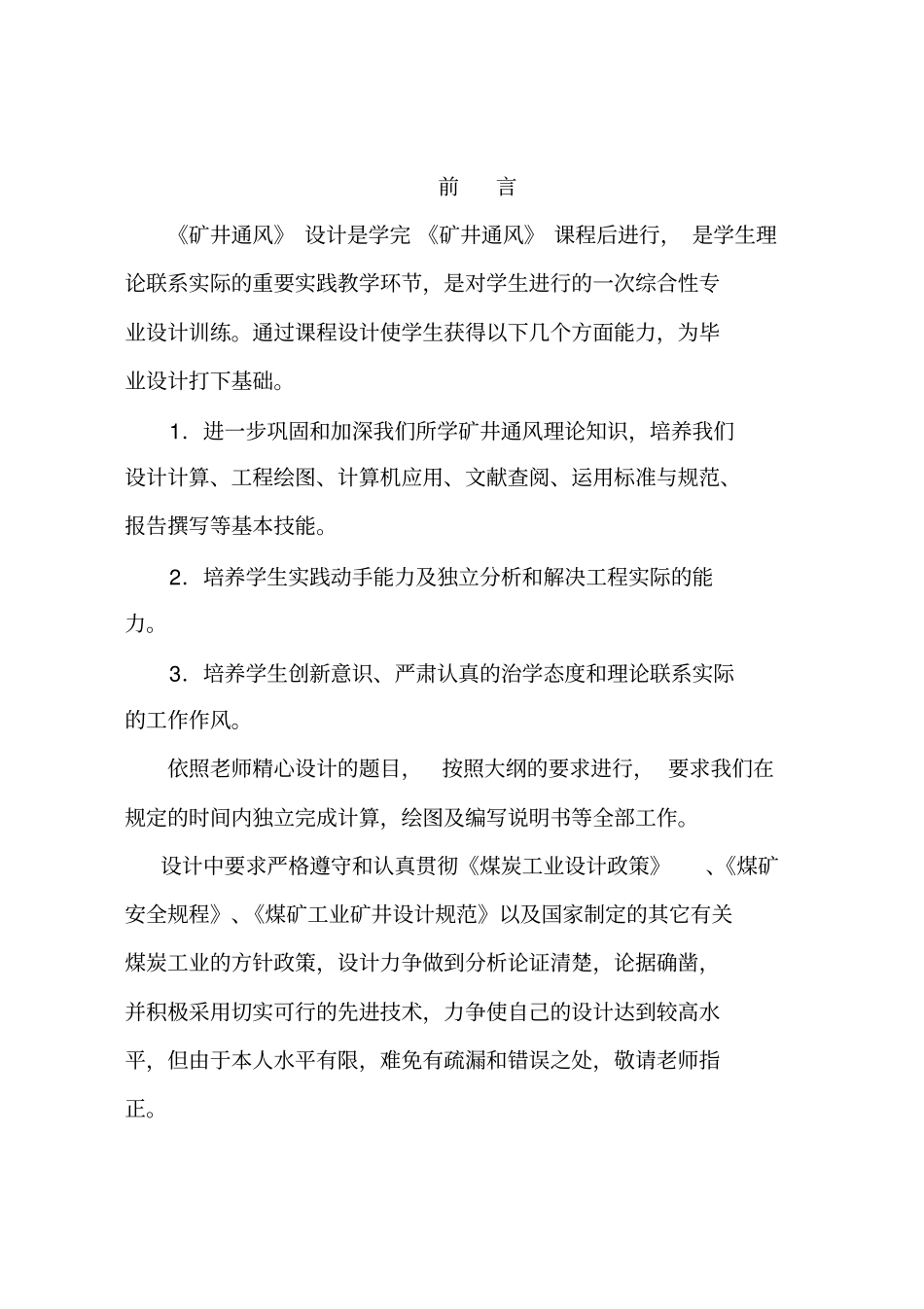

矿井通风设计姓名：于 广 富函授站名：山西 晋 城学号：410920462115 专业：2009 级煤矿开采技术前言《矿井通风》 设计是学完 《矿井通风》 课程后进行， 是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练。通过课程设计使学生获得以下几个方面能力，为毕业设计打下基础。1．进一步巩固和加深我们所学矿井通风理论知识，培养我们设计计算、工程绘图、计算机应用、文献查阅、运用标准与规范、报告撰写等基本技能。2．培养学生实践动手能力及独立分析和解决工程实际的能力。3．培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。依照老师精心设计的题目，按照大纲的要求进行， 要求我们在规定的时间内独立完成计算，绘图及编写说明书等全部工作。设计中要求严格遵守和认真贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采用切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处，敬请老师指正。一、矿井基本概况1．煤层地质概况单一煤层，倾角15° - 18° ，相对瓦斯涌出量为 6m3/t,煤尘无爆炸危险。2．井田范围走向长度 8400m。3．矿井生产任务年产量为 0.9Mt ，矿井服务年限为46a。4．矿井开拓方式及采区划分矿井采用立井单水平上下山分区式开拓。全矿井共划分12 个采区，上山部分 6 个（见题图 9-1 ），下山部分 6 个。上山部分服务年限25a，下山部分服务年限21a。矿井开拓系统如题图9-2 所示。主、副井布置在井田的中央，通过主要石门与东西向的运输大巷相连通。总回风巷布置在井田的上部边界，回风井分别布置在上山采区No.5、No.6 上部边界中央，形成两翼对角式通风系统。5．开拓系统图、采区布置图、巷道布置图、以及井巷尺寸及其。1-1上山采区划分示意图巷道布置示意图1-3 区 段丼巷名称断面形状支护形式断面积长度 m 备注1-2 副井圆形混凝土碹直径 D=5 320 双罐笼提升设用梯子间2-3 车场绕道半圆拱料石碹9.7 50 3-4 车场绕道半圆拱料石碹9.7 70 4-5 主石门半圆拱料石碹11.0 80 5-6 煤 层 运 输大巷半圆拱料石碹11.0 567 6-7 煤 层 运 输大巷半圆拱料石碹11.0 135 7-8 采 区 下 部车场半圆拱锚喷7.8 85 8-9 采 区 轨 道上山梯形工字钢6.3 500 9-10 采 区 轨 道...
