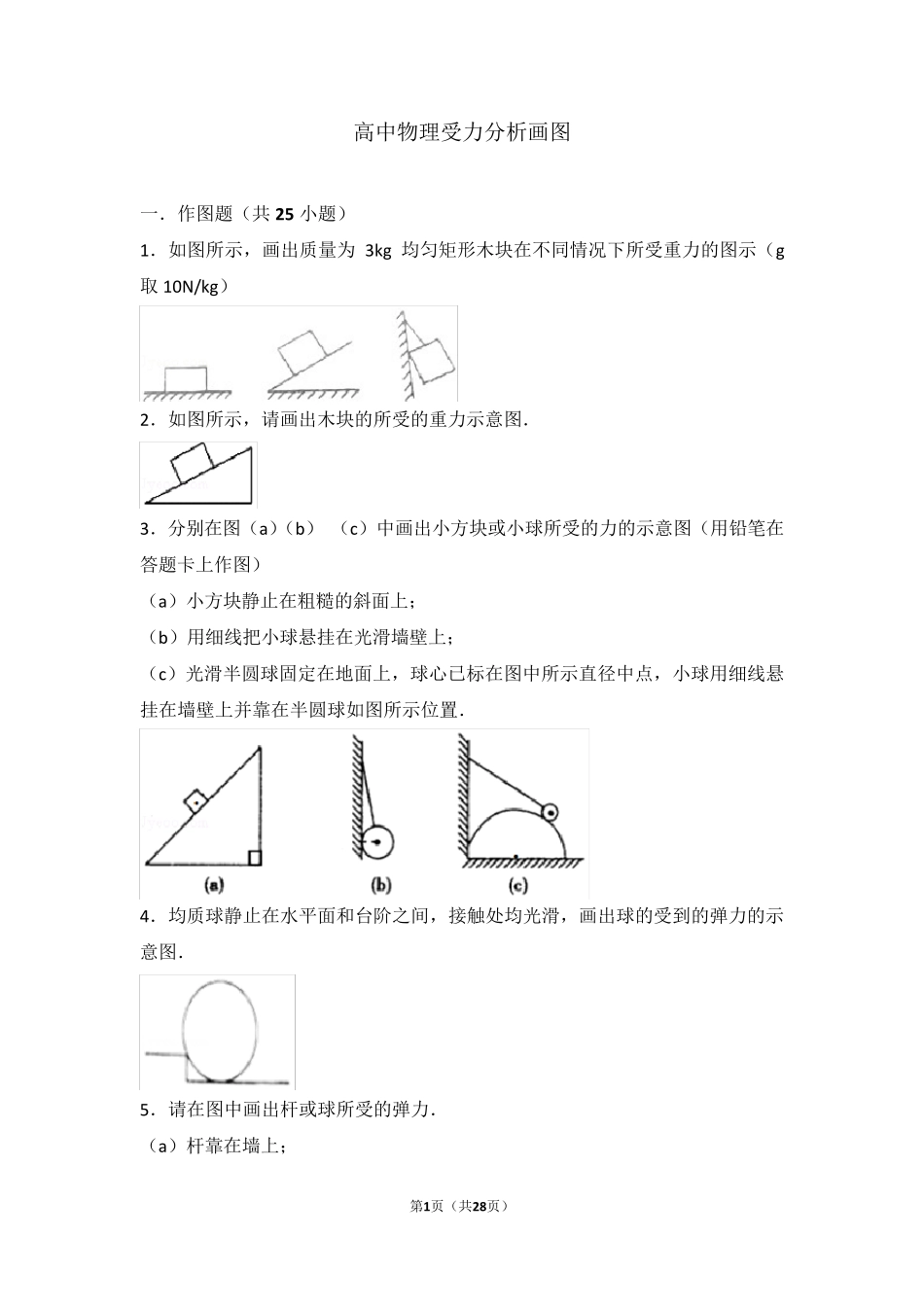

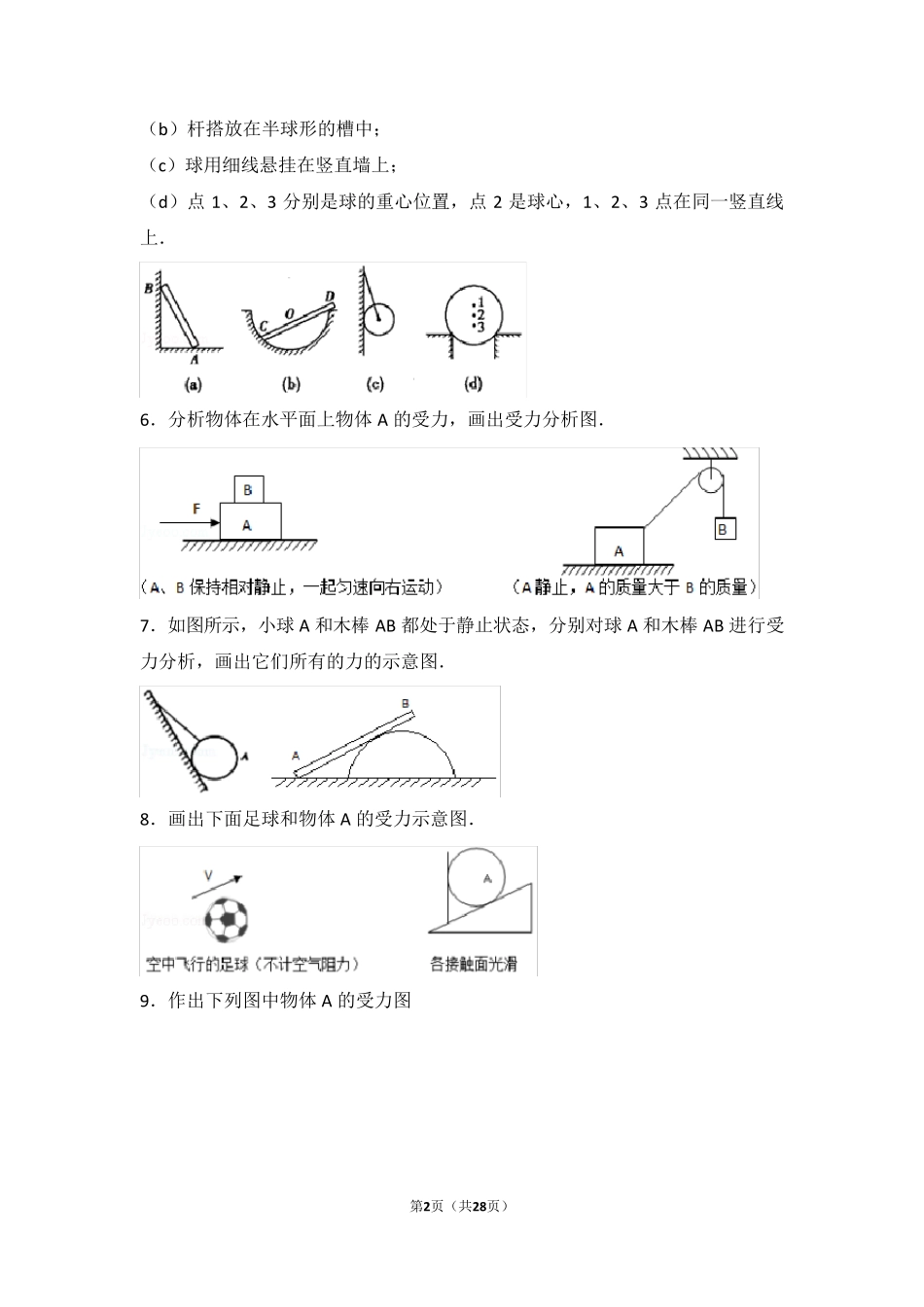

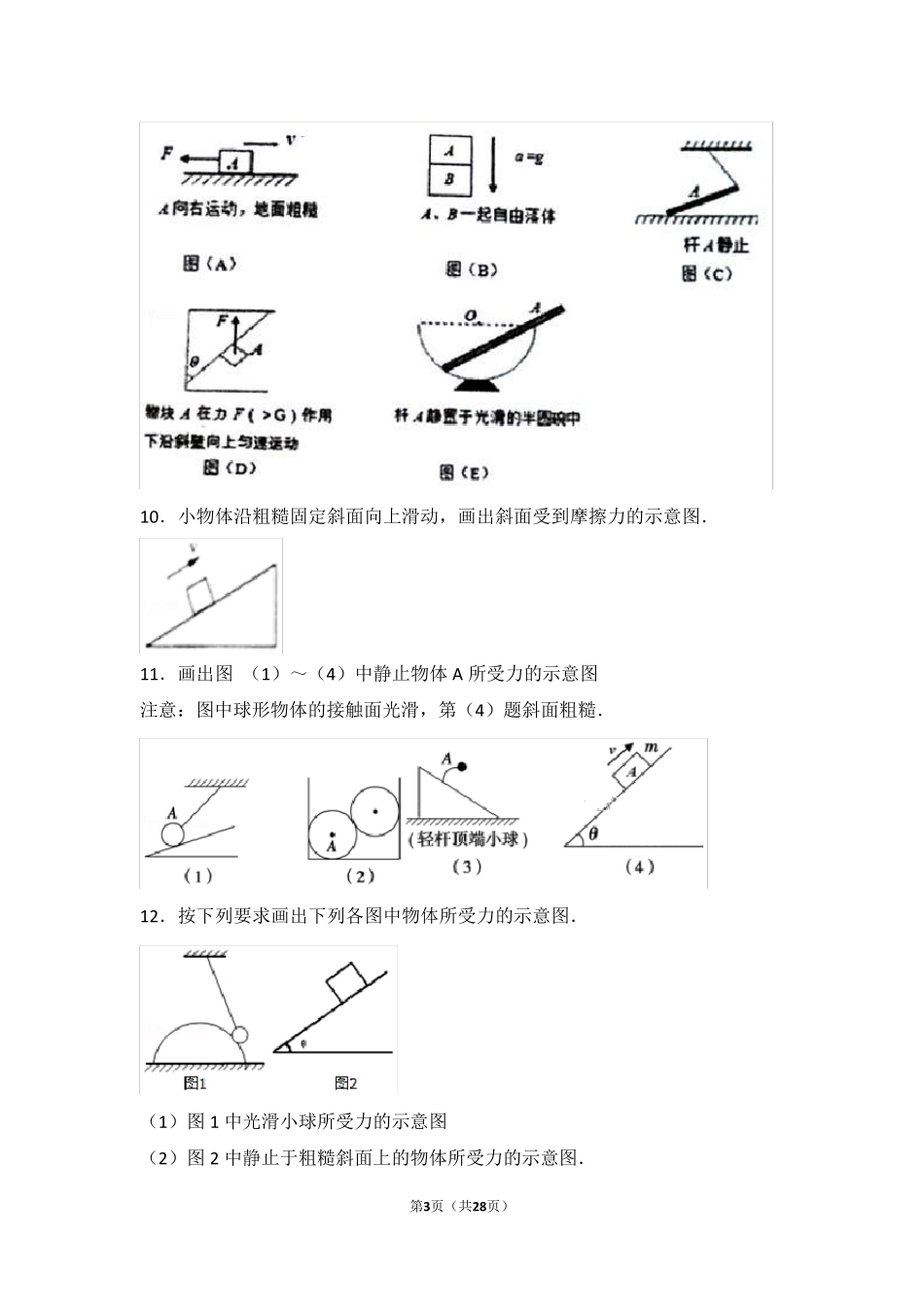

第1页（共28页） 高中物理受力分析画图 一．作图题（共25 小题） 1．如图所示，画出质量为 3kg 均匀矩形木块在不同情况下所受重力的图示（g取 10N/kg） 2．如图所示，请画出木块的所受的重力示意图． 3．分别在图（a）（b） （c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图） （a）小方块静止在粗糙的斜面上； （b）用细线把小球悬挂在光滑墙壁上； （c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置． 4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图． 5．请在图中画出杆或球所受的弹力． （a）杆靠在墙上； 第2页（共28页） （b）杆搭放在半球形的槽中； （c）球用细线悬挂在竖直墙上； （d）点1、2、3 分别是球的重心位置，点2 是球心，1、2、3 点在同一竖直线上． 6．分析物体在水平面上物体 A 的受力，画出受力分析图． 7．如图所示，小球A 和木棒 AB 都处于静止状态，分别对球A 和木棒 AB 进行受力分析，画出它们所有的力的示意图． 8．画出下面足球和物体 A 的受力示意图． 9．作出下列图中物体 A 的受力图 第3页（共28页） 10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图． 11．画出图 （1）～（4）中静止物体A 所受力的示意图 注意：图中球形物体的接触面光滑，第（4）题斜面粗糙． 12．按下列要求画出下列各图中物体所受力的示意图． （1）图 1 中光滑小球所受力的示意图 （2）图 2 中静止于粗糙斜面上的物体所受力的示意图． 第4页（共28页） 13．受力分析：在如图所示的方框中画出A 物体的受力示意图． 14．作出以下各图中A 物体的受力示意图． 15．（1）如图1 所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图 （2）用斜向上的力F 拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图． （3）教室里的磁性黑板上吸着一个磁性电路元件如图3 所示，试作出它所受到的力的示意图． 16．如图所示，物体A 靠在竖直墙面上，在力F 作用下，A、B 保持静止状态，请分析B 受到几个力的作用？并且画出物体的受力情况． 第5页（共28页） 17．如图所示，O 点受到两个力作用．其中沿OC 方向的力F1=3.0N，沿OD 方向的力F2=4.0N．试用有作图法画出F1 和F2 的合力F，并把F 的大小写...
