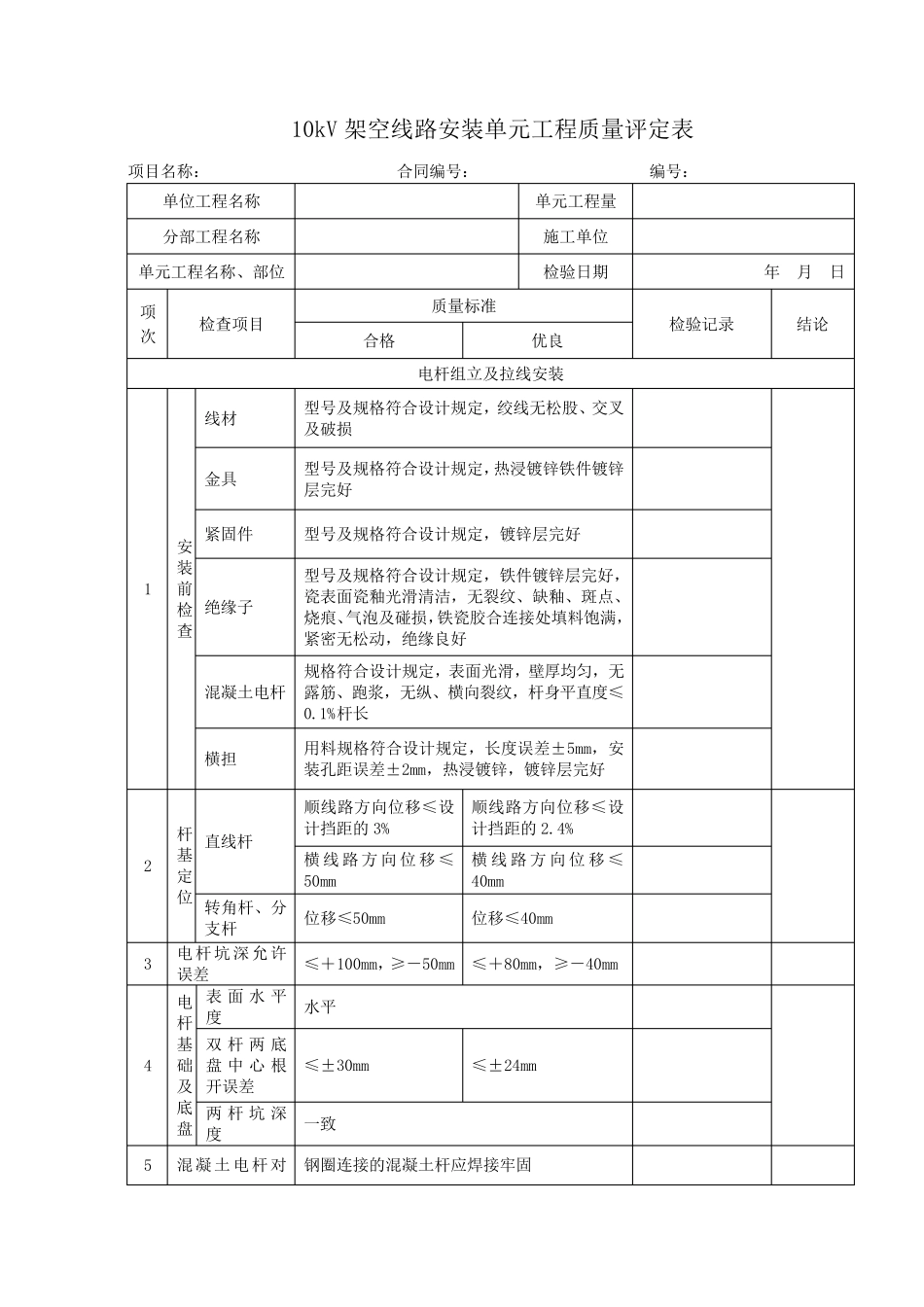

10kV 架 空 线 路 安 装 单 元 工 程 质 量 评 定 表 项 目 名 称 ： 合 同 编 号 ： 编 号 ： 单 位 工 程 名 称 单 元 工 程 量 分 部 工 程 名 称 施 工 单 位 单 元 工 程 名 称 、 部 位 检 验 日 期 年 月 日 项 次 检 查 项 目 质 量 标 准 检 验 记 录 结 论 合 格 优 良 电 杆 组 立 及 拉 线 安 装 1 安装前检查 线 材 型 号 及 规 格 符 合 设 计 规 定 ， 绞 线 无 松 股 、 交 叉及 破 损 金 具 型 号 及 规 格 符 合 设 计 规 定 ，热 浸 镀 锌 铁 件 镀 锌层 完 好 紧 固 件 型 号 及 规 格 符 合 设 计 规 定 ， 镀 锌 层 完 好 绝 缘 子 型 号 及 规 格 符 合 设 计 规 定 ， 铁 件 镀 锌 层 完 好 ，瓷 表 面 瓷 釉 光 滑 清 洁 ， 无 裂 纹 、 缺 釉 、 斑 点 、烧 痕 、气 泡 及 碰 损 ，铁 瓷 胶 合 连 接 处 填 料 饱 满 ，紧 密 无 松 动 ， 绝 缘 良 好 混 凝 土 电 杆 规 格 符 合 设 计 规 定 ， 表 面 光 滑 ， 壁 厚 均 匀 ， 无露 筋 、 跑 浆 ， 无 纵 、 横 向 裂 纹 ， 杆 身 平 直 度≤0.1%杆 长 横 担 用料 规 格 符 合 设 计 规 定 ， 长度误差±5mm， 安装 孔距误差±2mm， 热 浸 镀 锌 ， 镀 锌 层 完 好 2 杆基定位 直 线 杆 顺线 路 方向 位 移≤设计 挡距的3% 顺线 路 方向 位 移≤设计 挡距的2.4% 横 线 路 方向 位 移≤50mm 横 线 路 方向 位 移≤40mm 转角杆 、 分支杆 位 移≤50mm 位 移≤40mm 3 电 杆 坑深允许误差 ≤＋100mm， ≥－50mm ≤＋80mm， ≥－40mm 4 电杆基础及底盘 表面水平度 水平 双杆两底盘中心根开 误差 ≤±30mm ≤±24mm 两杆坑深度 一 致 5 混 凝 土 电 杆 对钢 圈 连 接 的混 凝 土 杆 应 焊 接 牢 固 接组焊 焊接后整杆弯曲度≤0.2%杆长 6 立杆 电杆顶端封堵 电杆顶端应封堵严密 直线杆位移 横向位移≤50mm 横向位移≤40mm 直线杆的倾斜偏差 允许偏差应≤50%杆梢直径 允许偏差应≤40%杆梢直径 转角杆位移 转角杆位移≤50mm 转角杆位移≤40mm 转角杆倾斜偏差...
