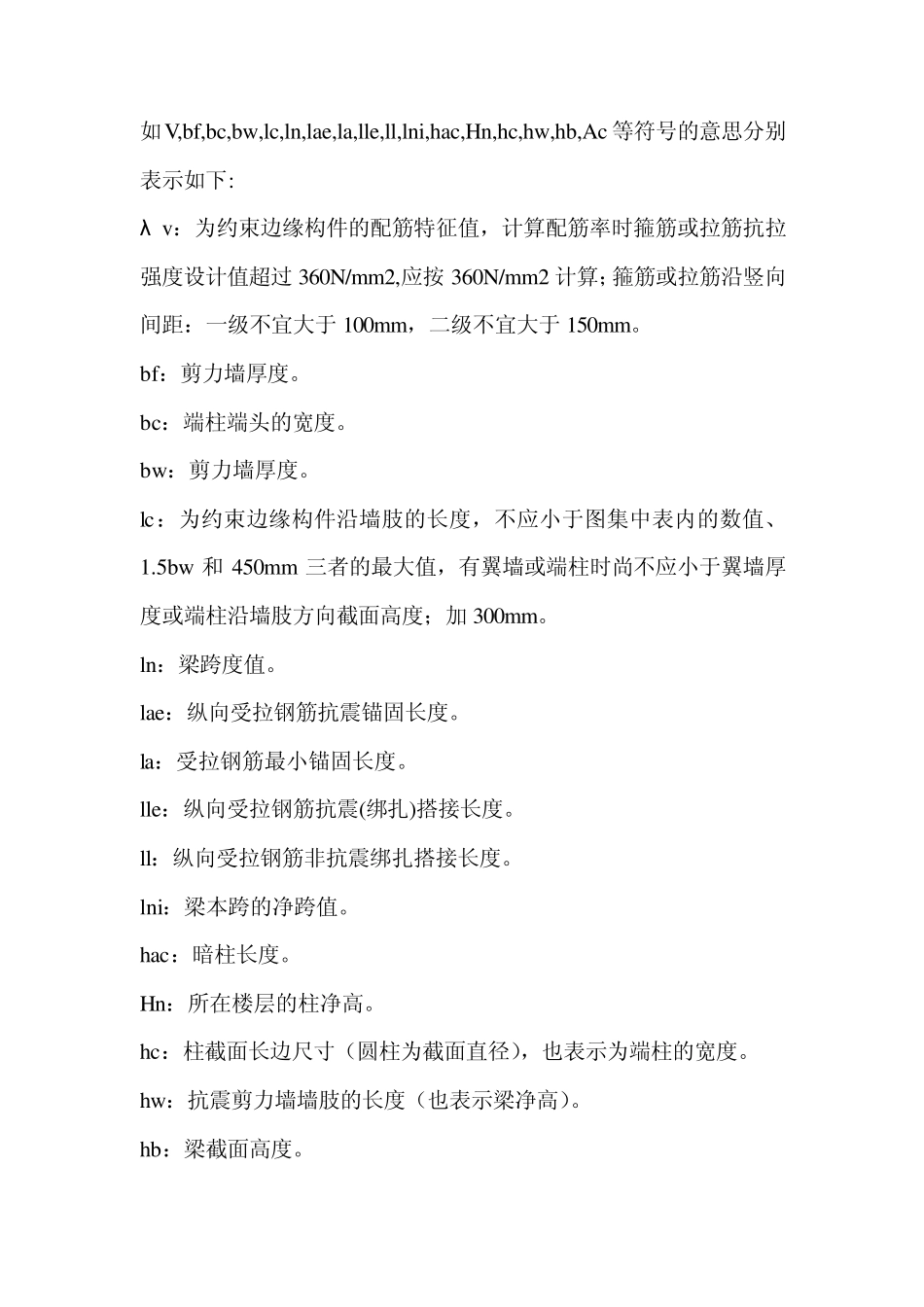

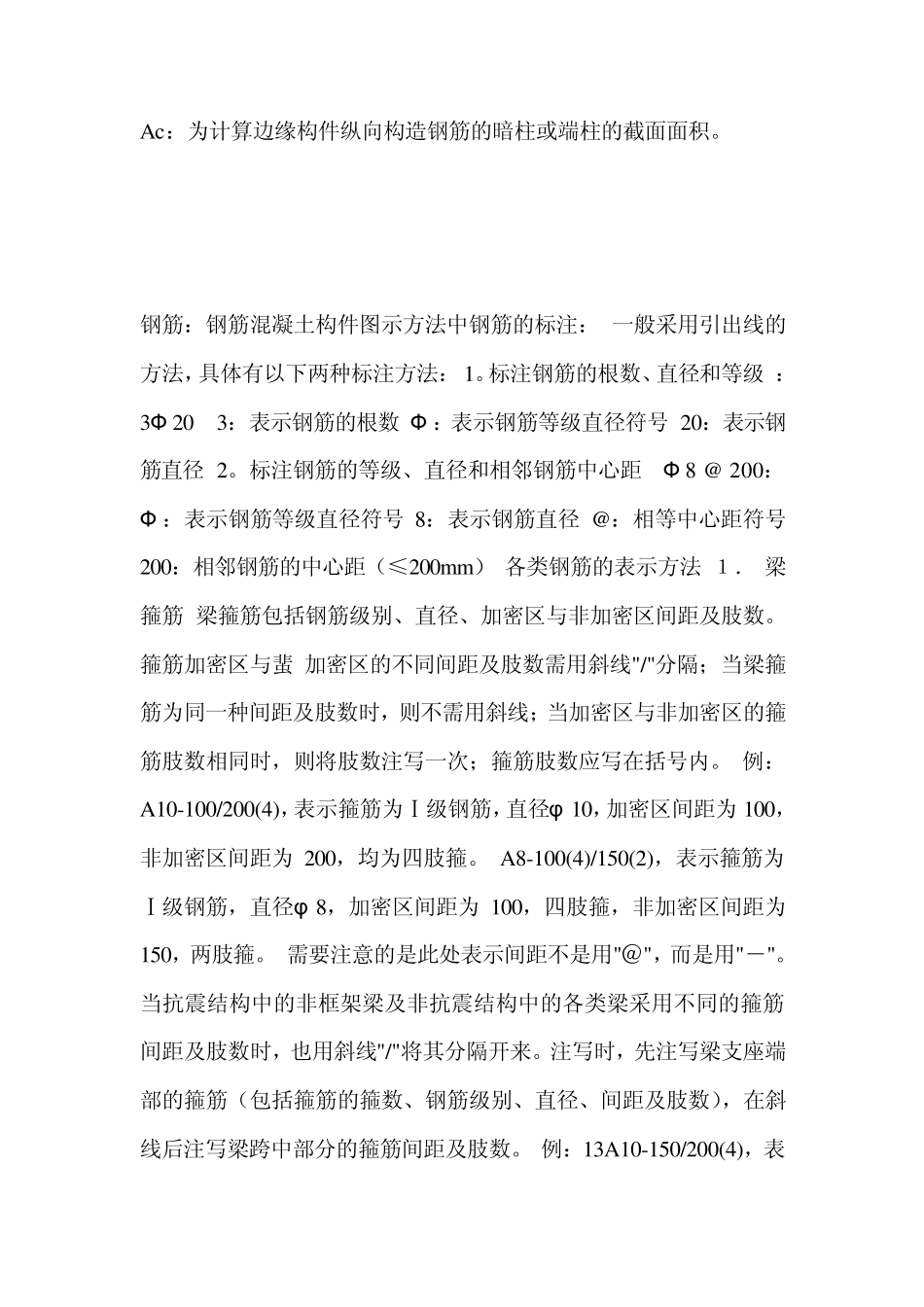

如V,bf,bc,bw ,lc,ln,lae,la,lle,ll,lni,hac,Hn,hc,hw ,hb,Ac 等符号的意思分别表示如下: λ v:为约束边缘构件的配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2 计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,二级不宜大于150mm。 bf:剪力墙厚度。 bc:端柱端头的宽度。 bw :剪力墙厚度。 lc:为约束边缘构件沿墙肢的长度,不应小于图集中表内的数值、1.5bw 和 450mm 三者的最大值,有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加 300mm。 ln:梁跨度值。 lae:纵向受拉钢筋抗震锚固长度。 la:受拉钢筋最小锚固长度。 lle:纵向受拉钢筋抗震(绑扎)搭接长度。 ll:纵向受拉钢筋非抗震绑扎搭接长度。 lni:梁本跨的净跨值。 hac:暗柱长度。 Hn:所在楼层的柱净高。 hc:柱截面长边尺寸(圆柱为截面直径),也表示为端柱的宽度。 hw :抗震剪力墙墙肢的长度(也表示梁净高)。 hb:梁截面高度。 Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 钢筋:钢筋混凝土构件图示方法中钢筋的标注: 一般采用引出线的方法,具体有以下两种标注方法: 1。标注钢筋的根数、直径和等级 : 3Ф 20 3:表示钢筋的根数 Ф :表示钢筋等级直径符号 20:表示钢筋直径 2。标注钢筋的等级、直径和相邻钢筋中心距 Ф 8 @ 200: Ф :表示钢筋等级直径符号 8:表示钢筋直径 @:相等中心距符号 200:相邻钢筋的中心距(≤200m m ) 各类钢筋的表示方法 1. 梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚 加密区的不同间距及肢数需用斜线"/"分隔;当梁箍筋为同一种间距及肢数时,则不需用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。 例:A10-100/200(4),表示箍筋为Ⅰ级钢筋,直径φ 10,加密区间距为100,非加密区间距为200,均为四肢箍。 A8-100(4)/150(2),表示箍筋为Ⅰ级钢筋,直径φ 8,加密区间距为100,四肢箍,非加密区间距为150,两肢箍。 需要注意的是此处表示间距不是用"@",而是用"-"。 当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时,也用斜线"/"将其分隔开来。注写时,先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数),在斜线后注写梁跨中部分的箍筋间距及肢数。 例:13A10-150/200(4),表 ...
