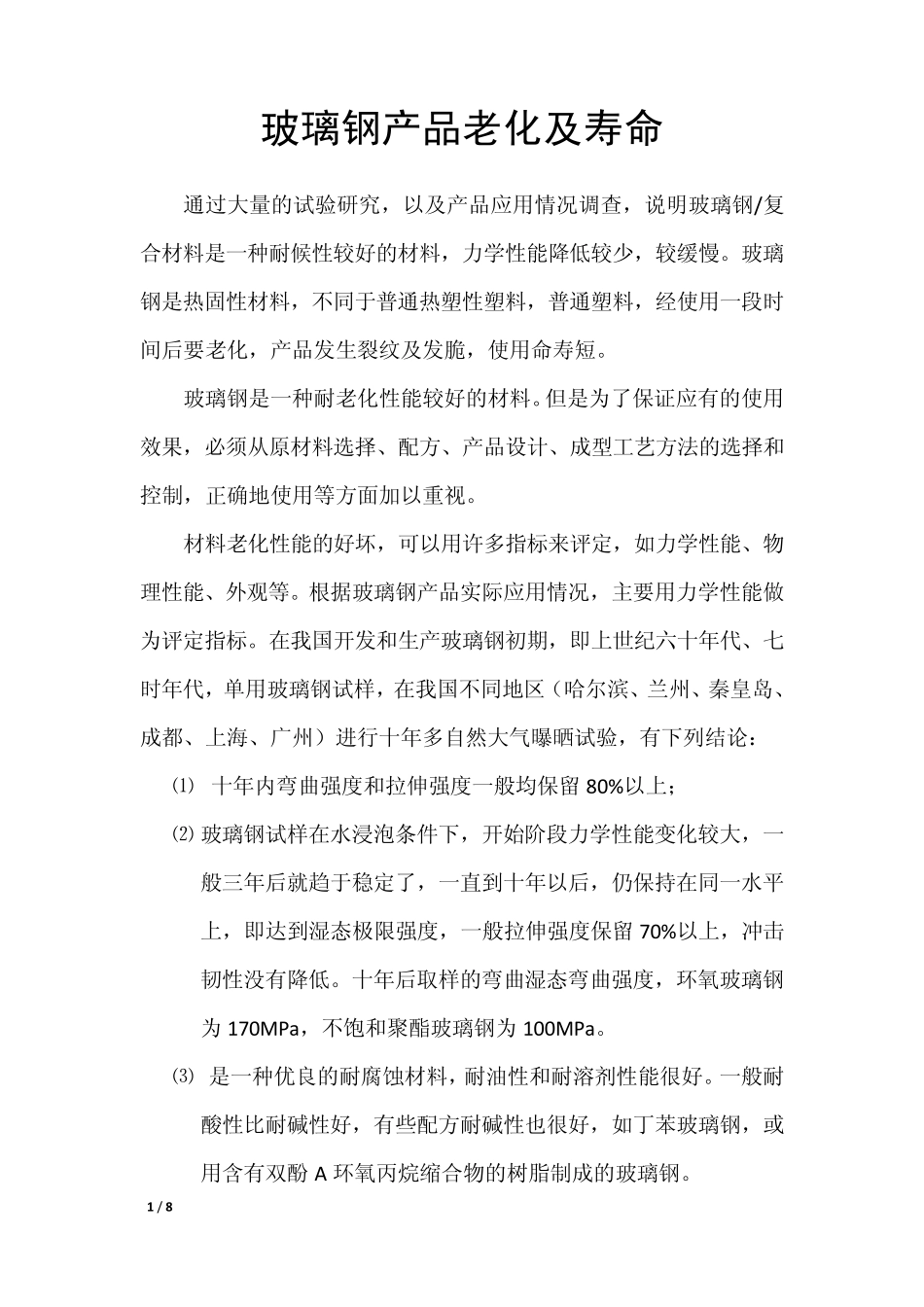

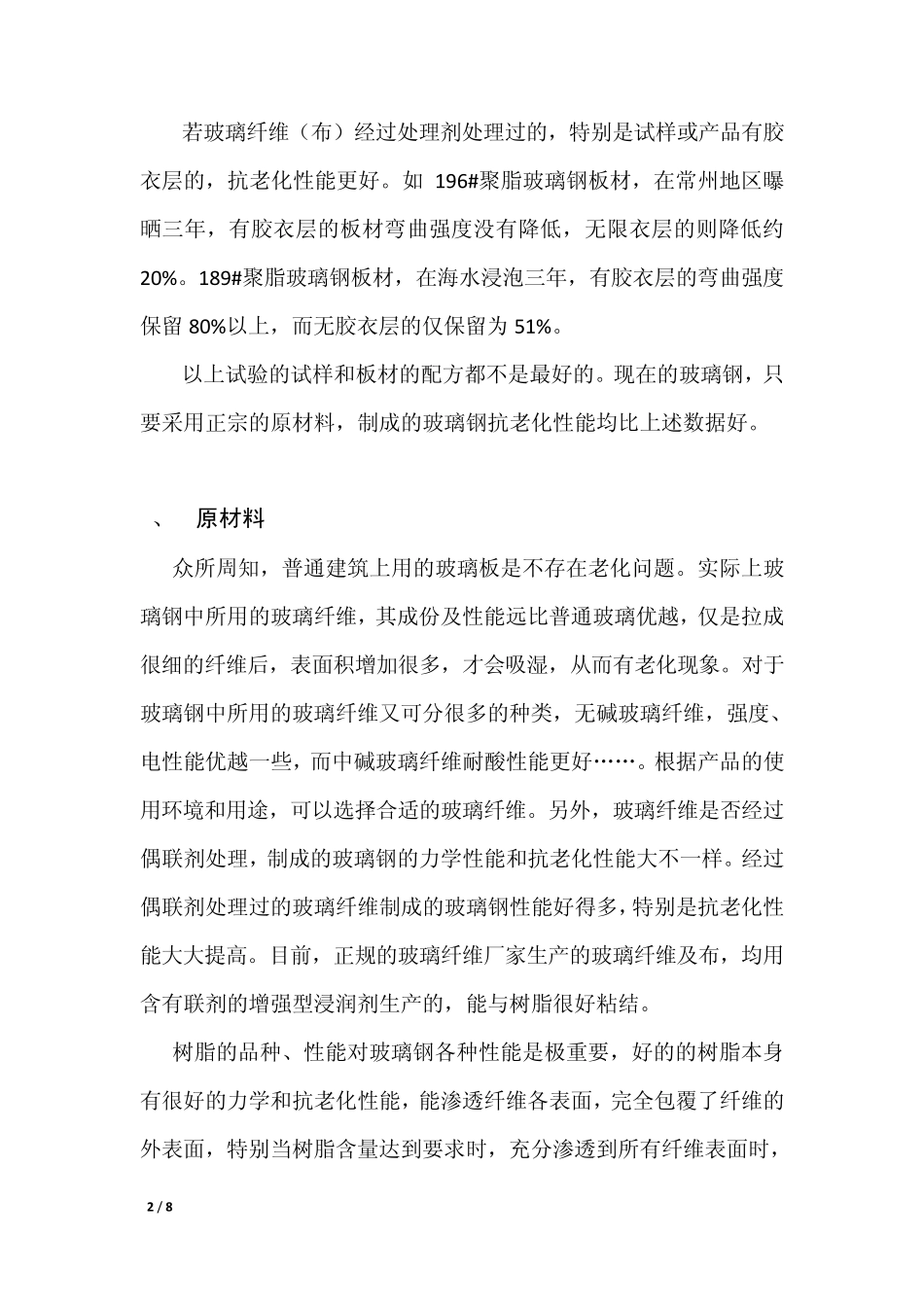

1 / 8 玻璃钢产品老化及寿命 通过大量的试验研究，以及产品应用情况调查，说明玻璃钢/复合材料是一种耐候性较好的材料，力学性能降低较少，较缓慢。玻璃钢是热固性材料，不同于普通热塑性塑料，普通塑料，经使用一段时间后要老化，产品发生裂纹及发脆，使用命寿短。 玻璃钢是一种耐老化性能较好的材料。但是为了保证应有的使用效果，必须从原材料选择、配方、产品设计、成型工艺方法的选择和控制，正确地使用等方面加以重视。 材料老化性能的好坏，可以用许多指标来评定，如力学性能、物理性能、外观等。根据玻璃钢产品实际应用情况，主要用力学性能做为评定指标。在我国开发和生产玻璃钢初期，即上世纪六十年代、七时年代，单用玻璃钢试样，在我国不同地区（哈尔滨、兰州、秦皇岛、成都、上海、广州）进行十年多自然大气曝晒试验，有下列结论： ⑴ 十年内弯曲强度和拉伸强度一般均保留 80%以上； ⑵ 玻璃钢试样在水浸泡条件下，开始阶段力学性能变化较大，一般三年后就趋于稳定了，一直到十年以后，仍保持在同一水平上，即达到湿态极限强度，一般拉伸强度保留 70%以上，冲击韧性没有降低。十年后取样的弯曲湿态弯曲强度，环氧玻璃钢为 170MPa，不饱和聚酯玻璃钢为 100MPa。 ⑶ 是一种优良的耐腐蚀材料，耐油性和耐溶剂性能很好。一般耐酸性比耐碱性好，有些配方耐碱性也很好，如丁苯玻璃钢，或用含有双酚 A 环氧丙烷缩合物的树脂制成的玻璃钢。 2 / 8 若玻璃纤维（布）经过处理剂处理过的，特别是试样或产品有胶衣层的，抗老化性能更好。如 196#聚脂玻璃钢板材，在常州地区曝晒三年，有胶衣层的板材弯曲强度没有降低，无限衣层的则降低约20%。189#聚脂玻璃钢板材，在海水浸泡三年，有胶衣层的弯曲强度保留 80%以上，而无胶衣层的仅保留为 51%。 以上试验的试样和板材的配方都不是最好的。现在的玻璃钢，只要采用正宗的原材料，制成的玻璃钢抗老化性能均比上述数据好。 1、 原材料 众所周知，普通建筑上用的玻璃板是不存在老化问题。实际上玻璃钢中所用的玻璃纤维，其成份及性能远比普通玻璃优越，仅是拉成很细的纤维后，表面积增加很多，才会吸湿，从而有老化现象。对于玻璃钢中所用的玻璃纤维又可分很多的种类，无碱玻璃纤维，强度、电性能优越一些，而中碱玻璃纤维耐酸性能更好……。根据产品的使用环境和用途，可以选择合适的玻璃纤维。另外，玻璃纤维是否经过偶联剂处理，制成的玻璃钢的力学性能和抗老化性能大...
