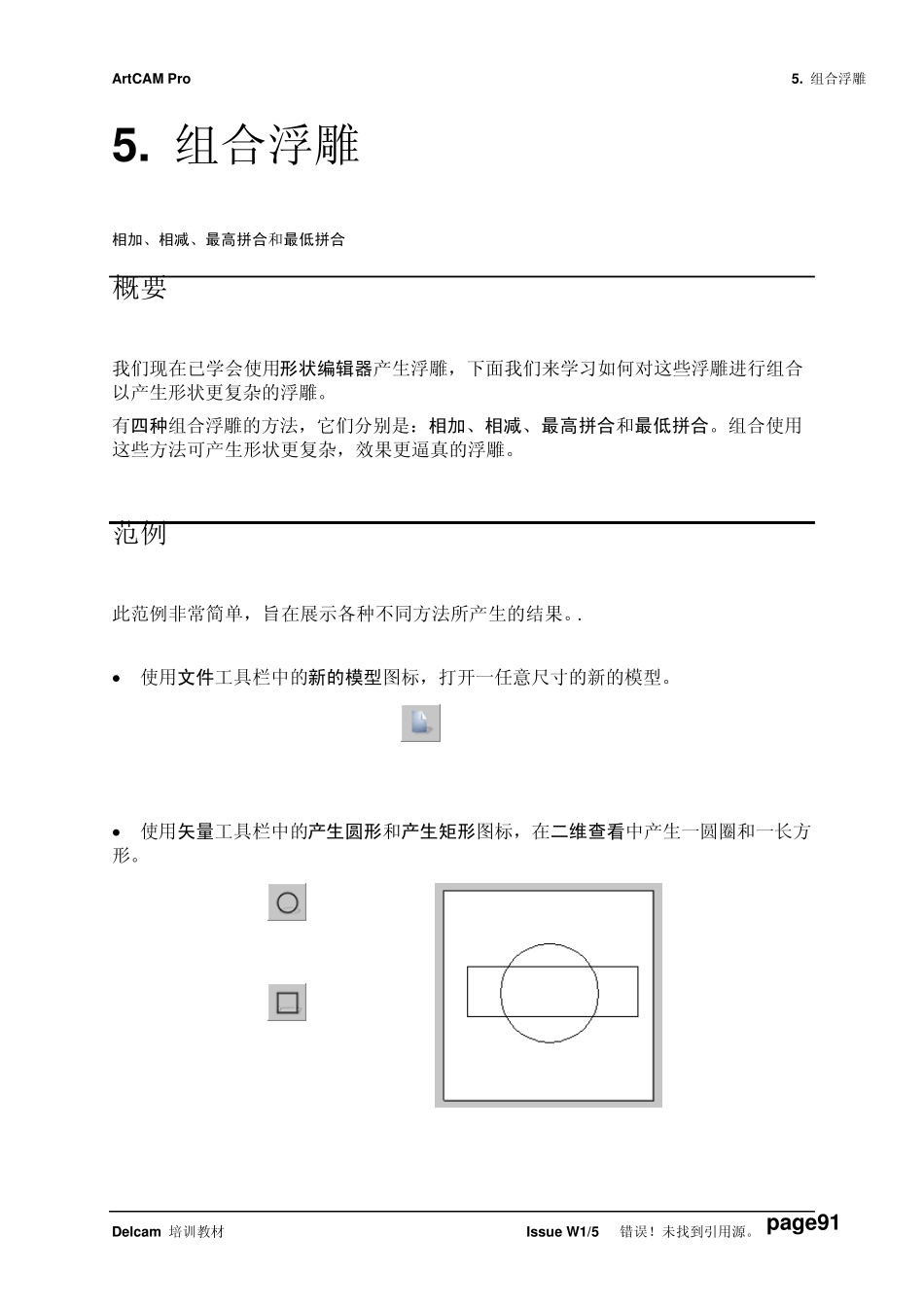

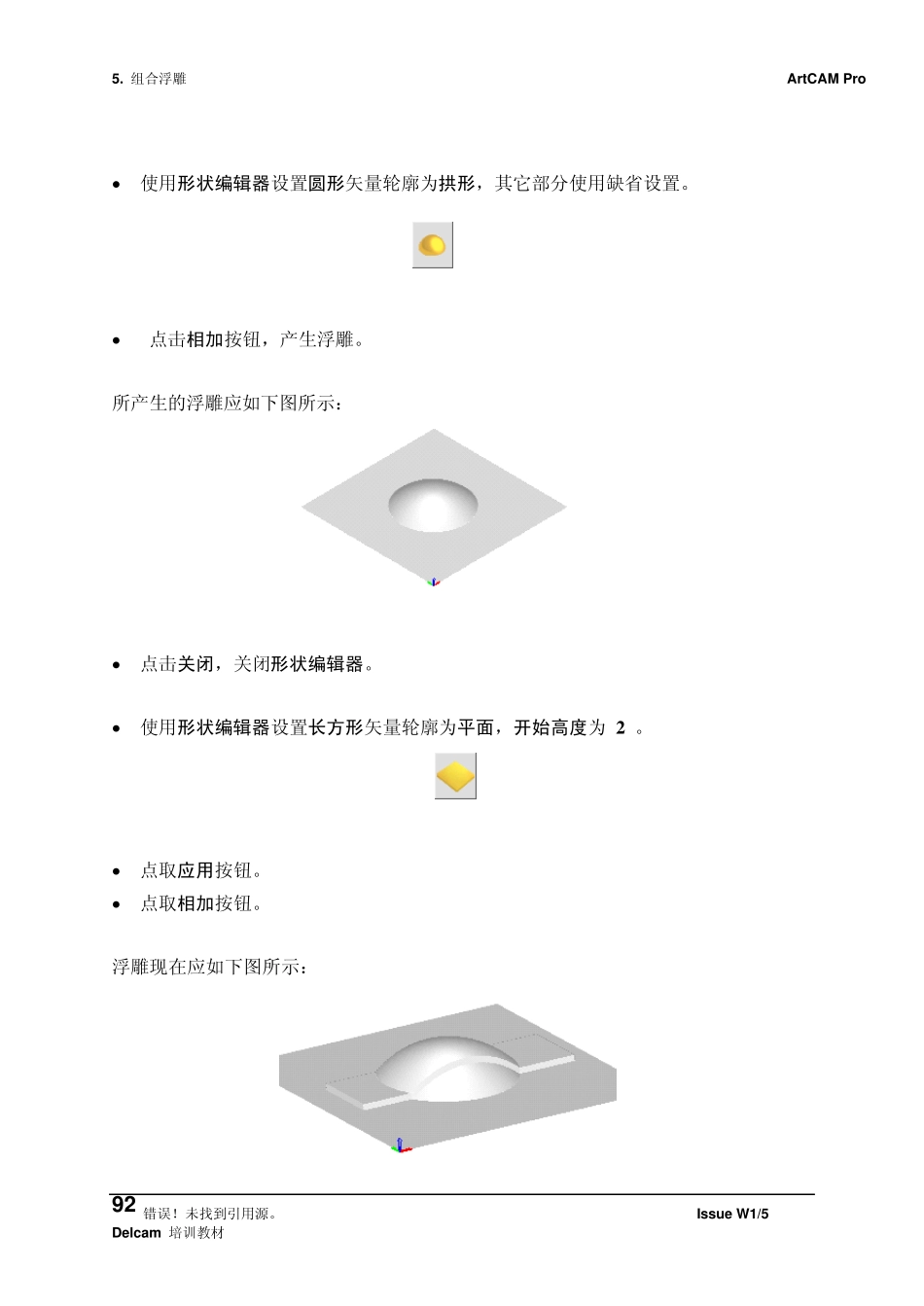

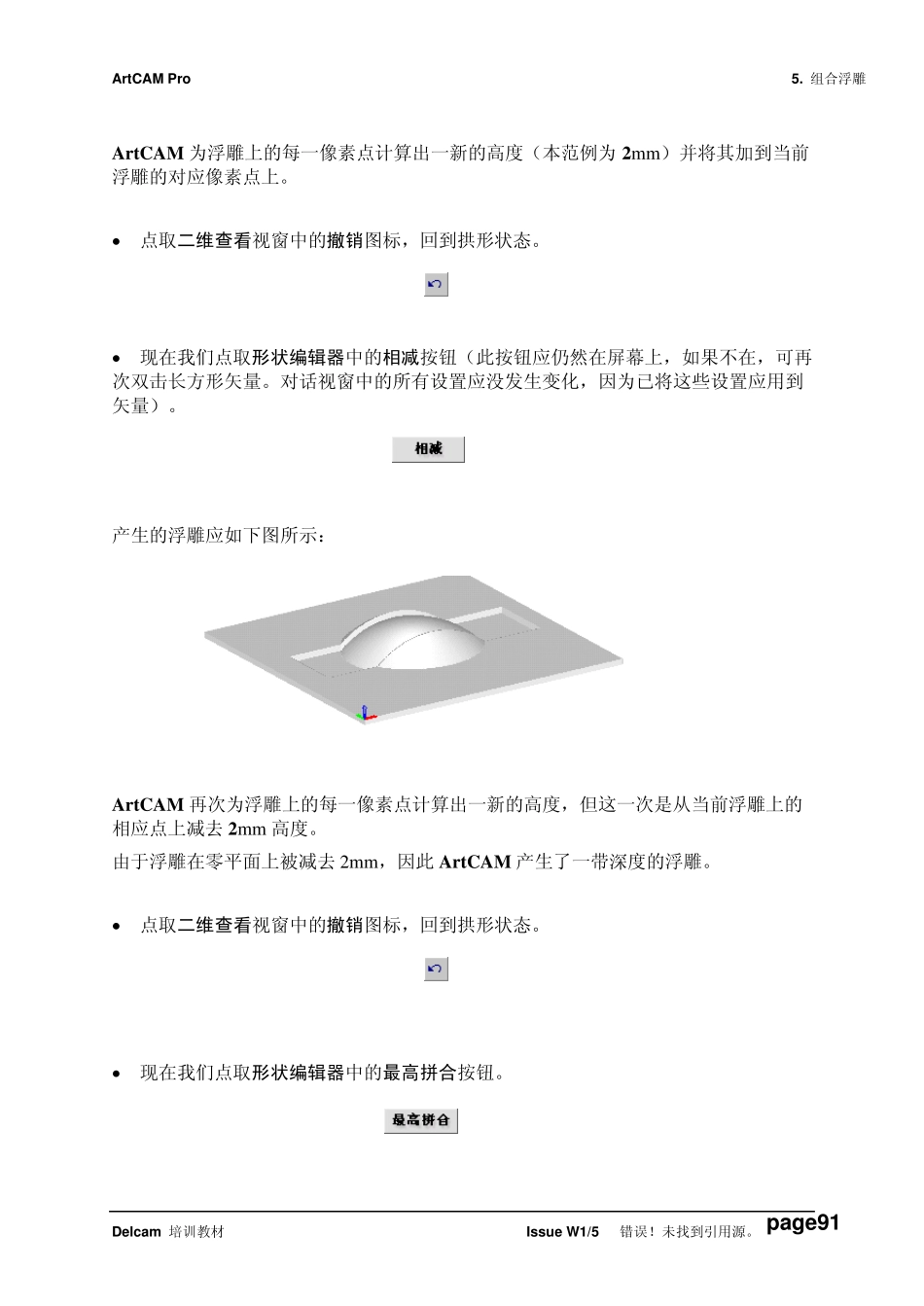

ArtCAM Pro 5. 组合浮雕 Delcam 培训教材 Issu e W1/5 错误！未找到引用源。 page91 5. 组合浮雕 相加、相减、最高拼合和最低拼合 概要 我们现在已学会使用形状编辑器产生浮雕，下面我们来学习如何对这些浮雕进行组合以产生形状更复杂的浮雕。 有四种组合浮雕的方法，它们分别是：相加、相减、最高拼合和最低拼合。组合使用这些方法可产生形状更复杂，效果更逼真的浮雕。 范例 此范例非常简单，旨在展示各种不同方法所产生的结果。.  使用文件工具栏中的新的模型图标，打开一任意尺寸的新的模型。  使用矢量工具栏中的产生圆形和产生矩形图标，在二维查看中产生一圆圈和一长方形。 5. 组合浮雕 ArtCAM Pro 92 错误！未找到引用源。 Issu e W1/5 Delcam 培训教材  使用形状编辑器设置圆形矢量轮廓为拱形，其它部分使用缺省设置。  点击相加按钮，产生浮雕。 所产生的浮雕应如下图所示：  点击关闭，关闭形状编辑器。  使用形状编辑器设置长方形矢量轮廓为平面，开始高度为 2 。  点取应用按钮。  点取相加按钮。 浮雕现在应如下图所示： ArtCAM Pro 5. 组合浮雕 Delcam 培训教材 Issu e W1/5 错误！未找到引用源。 page91 ArtCAM 为浮雕上的每一像素点计算出一新的高度（本范例为 2m m ）并将其加到当前浮雕的对应像素点上。  点取二维查看视窗中的撤销图标，回到拱形状态。  现在我们点取形状编辑器中的相减按钮（此按钮应仍然在屏幕上，如果不在，可再次双击长方形矢量。对话视窗中的所有设置应没发生变化，因为已将这些设置应用到矢量）。 产生的浮雕应如下图所示： ArtCAM 再次为浮雕上的每一像素点计算出一新的高度，但这一次是从当前浮雕上的相应点上减去 2m m 高度。 由于浮雕在零平面上被减去 2m m ，因此 ArtCAM 产生了一带深度的浮雕。  点取二维查看视窗中的撤销图标，回到拱形状态。  现在我们点取形状编辑器中的最高拼合按钮。 5. 组合浮雕 ArtCAM Pro 94 错误！未找到引用源。 Issu e W1/5 Delcam 培训教材 浮雕应如下图所示： 这一次既不相加，也不相减，ArtCAM 对两个浮雕进行比较，留下两个浮雕中最高的部分。如：长方形的中部，拱形是最高的；长方形末端，长方形是最高的。 从整体效果上看，即将两个形状的最高的部分组合在了一起。  点取二维查看视窗中的撤销图标，回到拱形状态。  现在...
