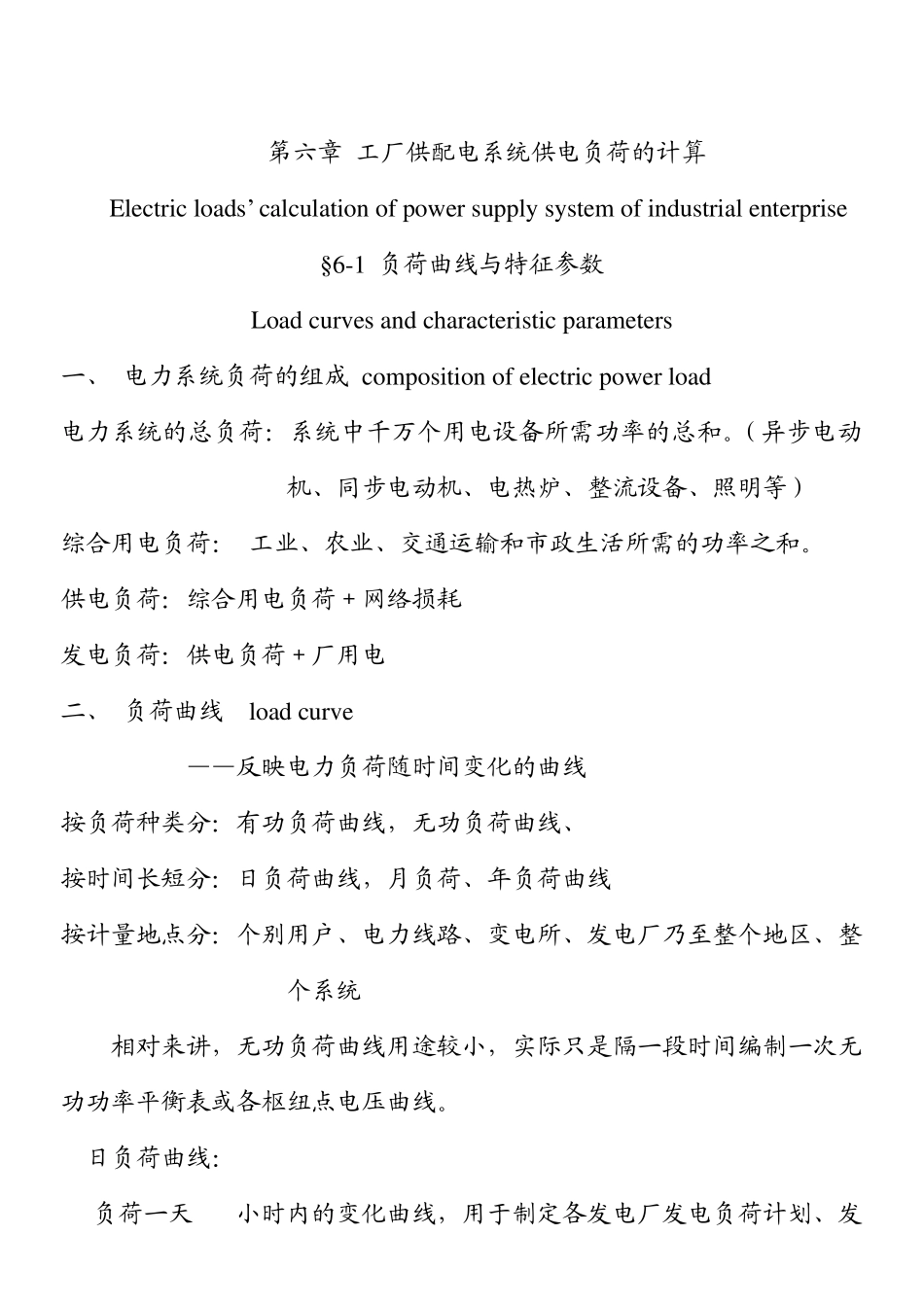

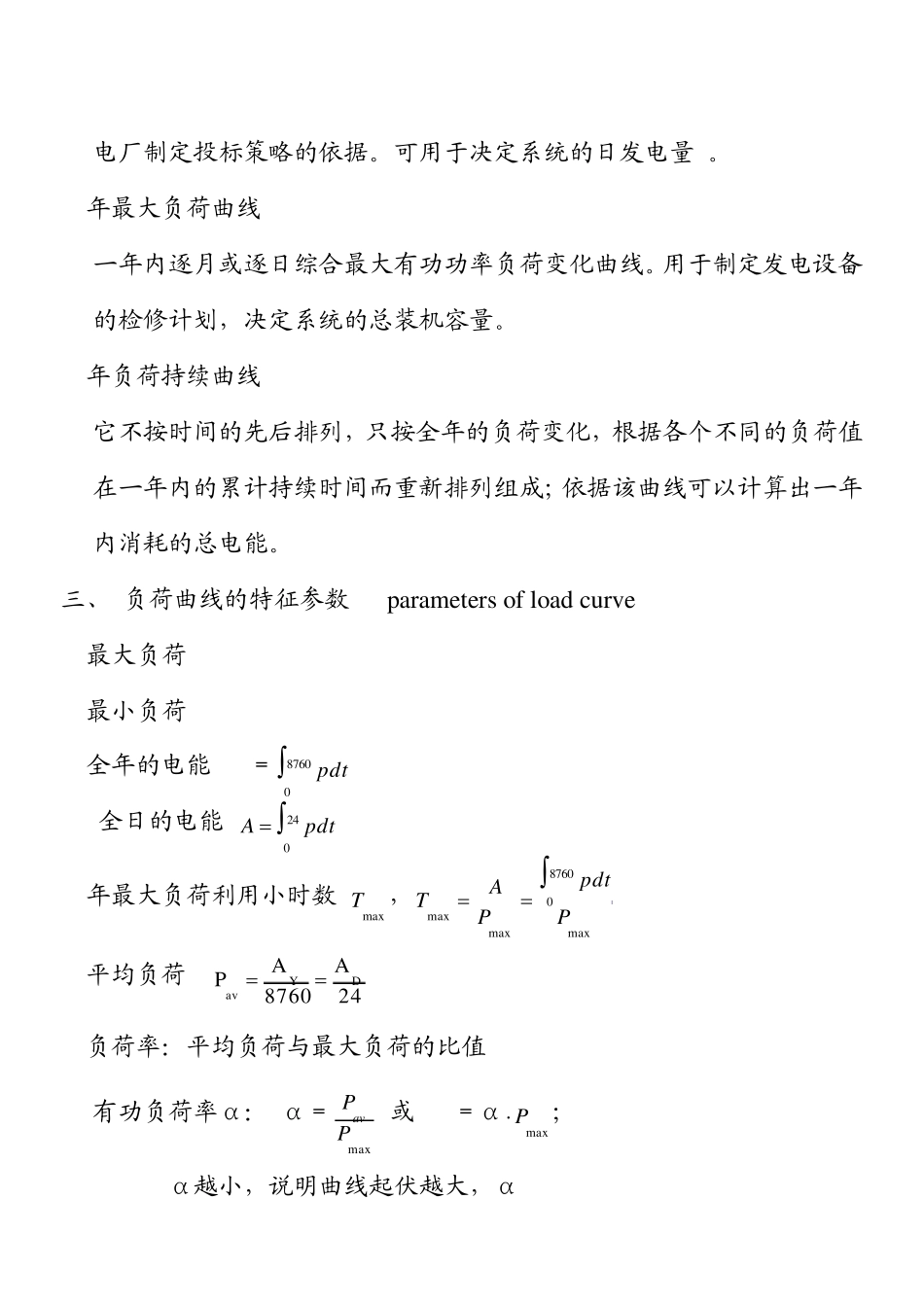

第六章 工厂供配电系统供电负荷的计算 Electric loads’ calculation of power supply system of industrial enterprise §6-1 负荷曲线与特征参数 Load curves and characteristic parameters 一、 电力系统负荷的组成 composition of electric power load 电力系统的总负荷：系统中千万个用电设备所需功率的总和。（异步电动机、同步电动机、电热炉、整流设备、照明等） 综合用电负荷： 工业、农业、交通运输和市政生活所需的功率之和。 供电负荷：综合用电负荷＋网络损耗 发电负荷：供电负荷＋厂用电 二、 负荷曲线 load curve ——反映电力负荷随时间变化的曲线 按负荷种类分：有功负荷曲线，无功负荷曲线、 按时间长短分：日负荷曲线，月负荷、年负荷曲线 按计量地点分：个别用户、电力线路、变电所、发电厂乃至整个地区、整个系统 相对来讲，无功负荷曲线用途较小，实际只是隔一段时间编制一次无功功率平衡表或各枢纽点电压曲线。 1.日负荷曲线： 负荷一天 24小时内的变化曲线，用于制定各发电厂发电负荷计划、发电厂制定投标策略的依据。可用于决定系统的日发电量 。 2.年最大负荷曲线 一年内逐月或逐日综合最大有功功率负荷变化曲线。用于制定发电设备的检修计划，决定系统的总装机容量。 3.年负荷持续曲线 它不按时间的先后排列，只按全年的负荷变化，根据各个不同的负荷值在一年内的累计持续时间而重新排列组成；依据该曲线可以计算出一年内消耗的总电能。 三、 负荷曲线的特征参数 parameters of load cu rv e 1.最大负荷Pmax 2.最小负荷Pmin 3.全年的电能 A＝87600pdt 全日的电能 240pdtA 4.年最大负荷利用小时数 maxT，max87600maxmaxPpdtPAT 5.平均负荷 24A8760APDYav 6.负荷率：平均负荷与最大负荷的比值 有功负荷率α： α＝maxPPav 或 Pav＝αmaxP； α越小，说明曲线起伏越大，α<1 无功负荷率 ： maxavQQ或者maxQQav ， 一般的工业企业： ＝0.76～0.82  ＝0.70～0.75 § 6-2 计算负荷及有关系数 Calcu lation load and related parameters 一、 计算负荷 calcu lation load 1、 计算负荷是按发热条件选择电气设备的一个假定负荷，“计算负荷”产生的热效应应该和实际变动负荷产生的最大热效应相等。 2、 通常把半小时平均负荷曲线上的“最大负荷”称为计算负荷 3、 0.5小时平均负荷曲...
