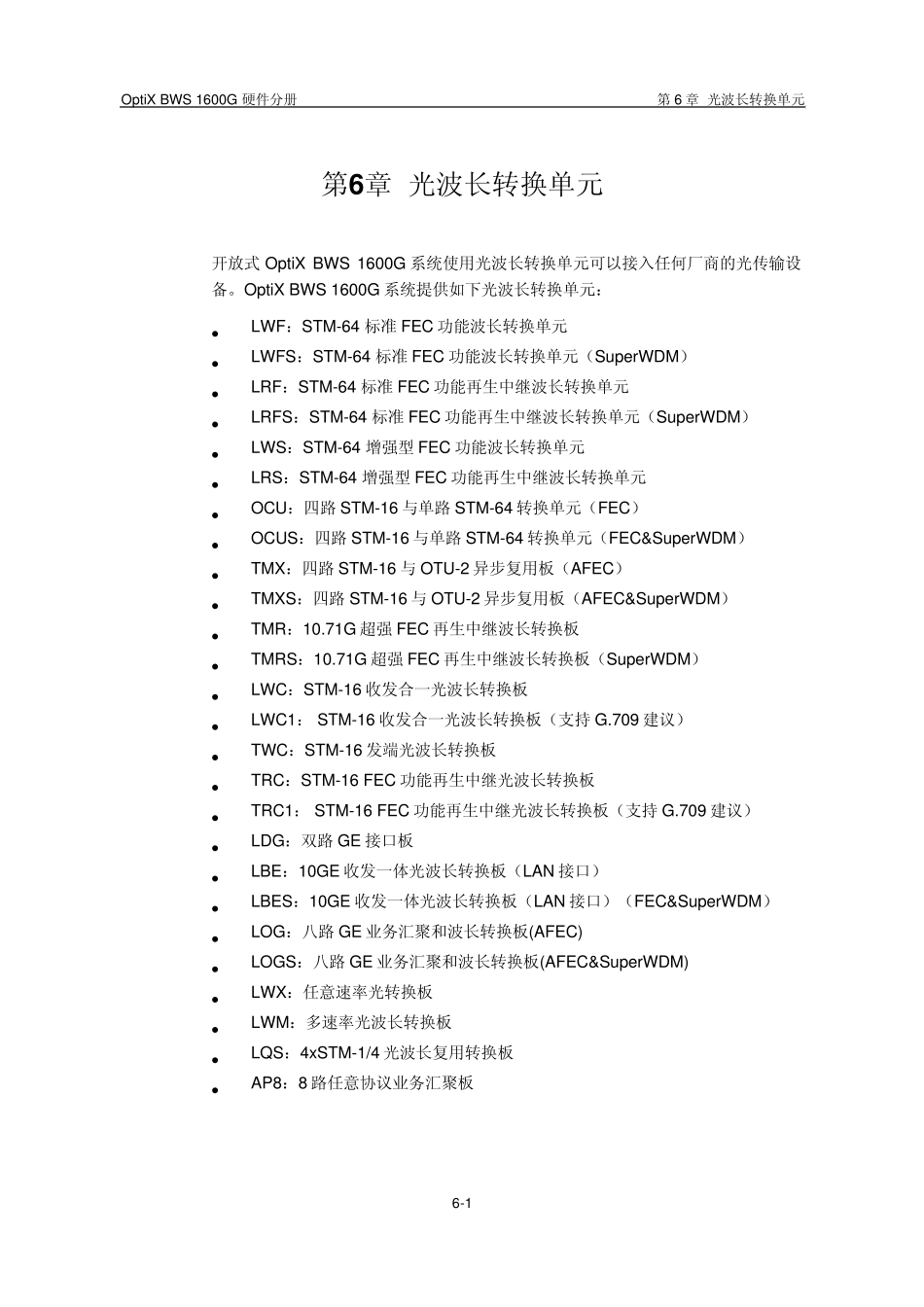

06第6章光波长转换单元_第1页
1/35

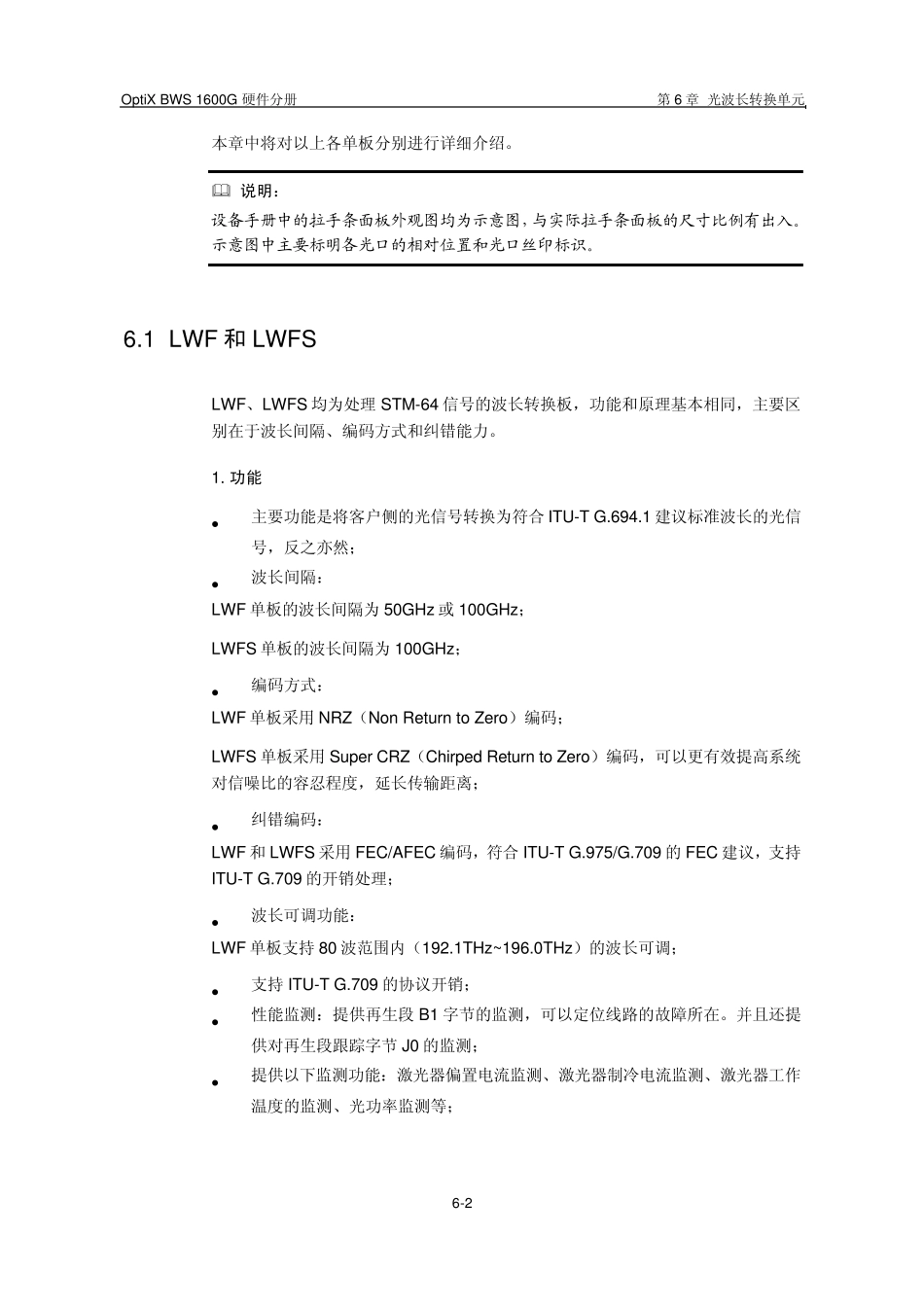

06第6章光波长转换单元_第2页
2/35

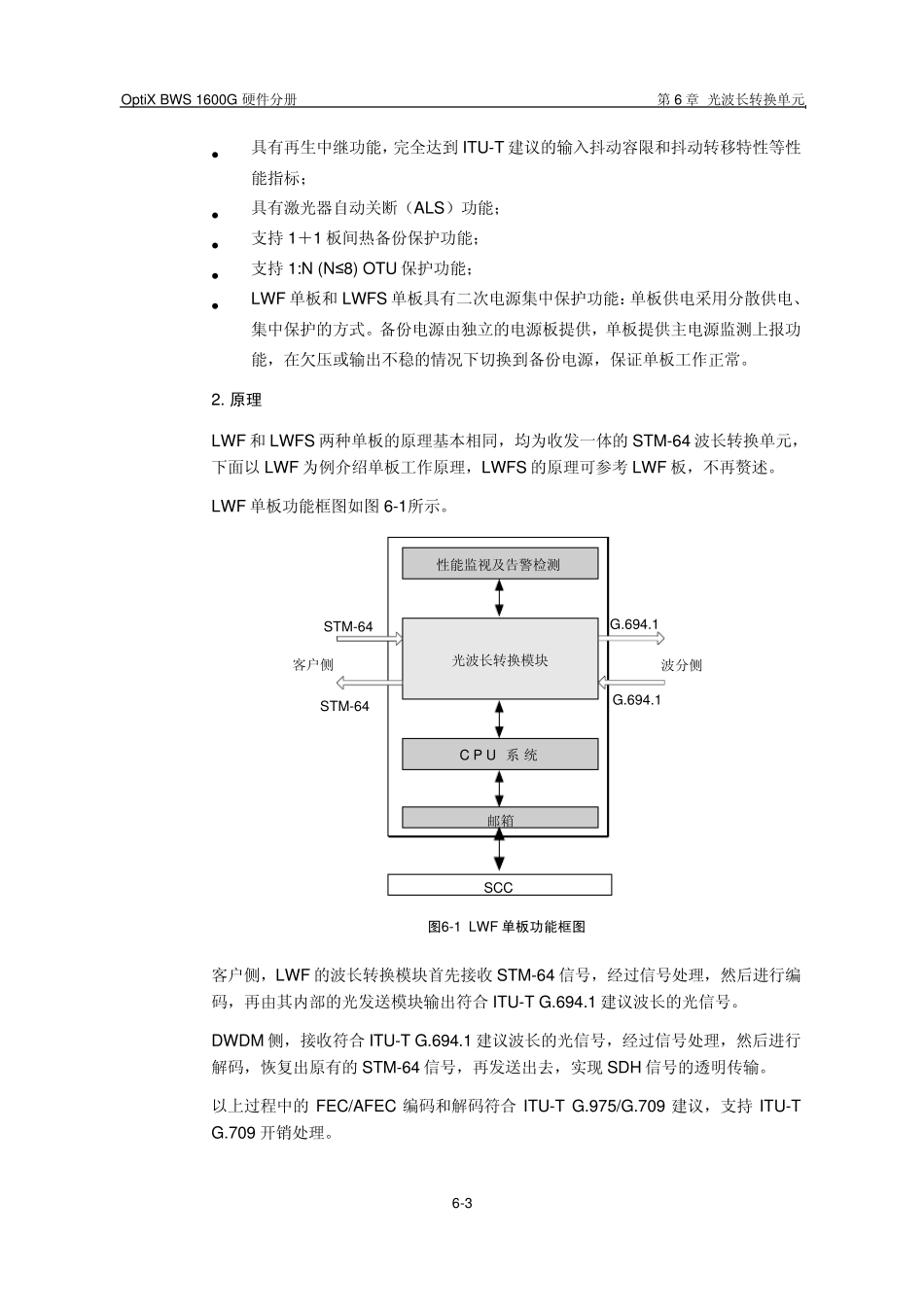

06第6章光波长转换单元_第3页
3/35
OptiX BWS 1600G 硬件分册 第6 章 光波长转换单元 6-1 第6 章 光波长转换单元 开放式OptiX BWS 1600G 系统使用光波长转换单元可以接入任何厂商的光传输设备。OptiX BWS 1600G 系统提供如下光波长转换单元:  LWF:STM-64 标准 FEC 功能波长转换单元  LWFS:STM-64 标准 FEC 功能波长转换单元(SuperWDM)  LRF:STM-64 标准 FEC 功能再生中继波长转换单元  LRFS:STM-64 标准 FEC 功能再生中继波长转换单元(SuperWDM)  LWS:STM-64 增强型 FEC 功能波长转换单元  LRS:STM-64 增强型 FEC 功能再生中继波长转换单元  OCU:四路 STM-16 与单路 STM-64 转换单元(FEC)  OCUS:四路 STM-16 与单路 STM-64 转换单元(FEC&SuperWDM)  TMX:四路 STM-16 与 OTU-2 异步复用板(AFEC)  TMXS:四路 STM-16 与 OTU-2 异步复用板(AFEC&SuperWDM)  TMR:10.71G 超强 FEC 再生中继波长转换板  TMRS:10.71G 超强 FEC 再生中继波长转换板(SuperWDM)  LWC:STM-16 收发合一光波长转换板  LWC1: STM-16 收发合一光波长转换板(支持 G.709 建议)  TWC:STM-16 发端光波长转换板  TRC:STM-16 FEC 功能再生中继光波长转换板  TRC1: STM-16 FEC 功能再生中继光波长转换板(支持 G.709 建议)  LDG:双路 GE 接口板  LBE:10GE 收发一体光波长转换板(LAN 接口)  LBES:10GE 收发一体光波长转换板(LAN 接口)(FEC&SuperWDM)  LOG:八路 GE 业务汇聚和波长转换板(AFEC)  LOGS:八路 GE 业务汇聚和波长转换板(AFEC&SuperWDM)  LWX:任意速率光转换板  LWM:多速率光波长转换板  LQS:4xSTM-1/4 光波长复用转换板  AP8:8 路任意协议业务汇聚板 OptiX BWS 1600G 硬件分册 第6 章 光波长转换单元 6-2 本章中将对以上各单板分别进行详细介绍。  说明: 设备手册中的拉手条面板外观图均为示意图,与实际拉手条面板的尺寸比例有出入。示意图中主要标明各光口的相对位置和光口丝印标识。 6.1 LWF 和LWFS LWF、LWFS 均为处理 STM-64 信号的波长转换板,功能和原理基本相同,主要区别在于波长间隔、编码方式和纠错能力。 1. 功能  主要功能是将客户侧的光信号转换为符合 ITU-T G.694.1 建议标准波长的光信号,反之亦然;  波长...
