09款新君威维修手册10VIP免费

09款新君威维修手册10_第1页
1/20
09款新君威维修手册10_第2页
2/20
09款新君威维修手册10_第3页
3/20

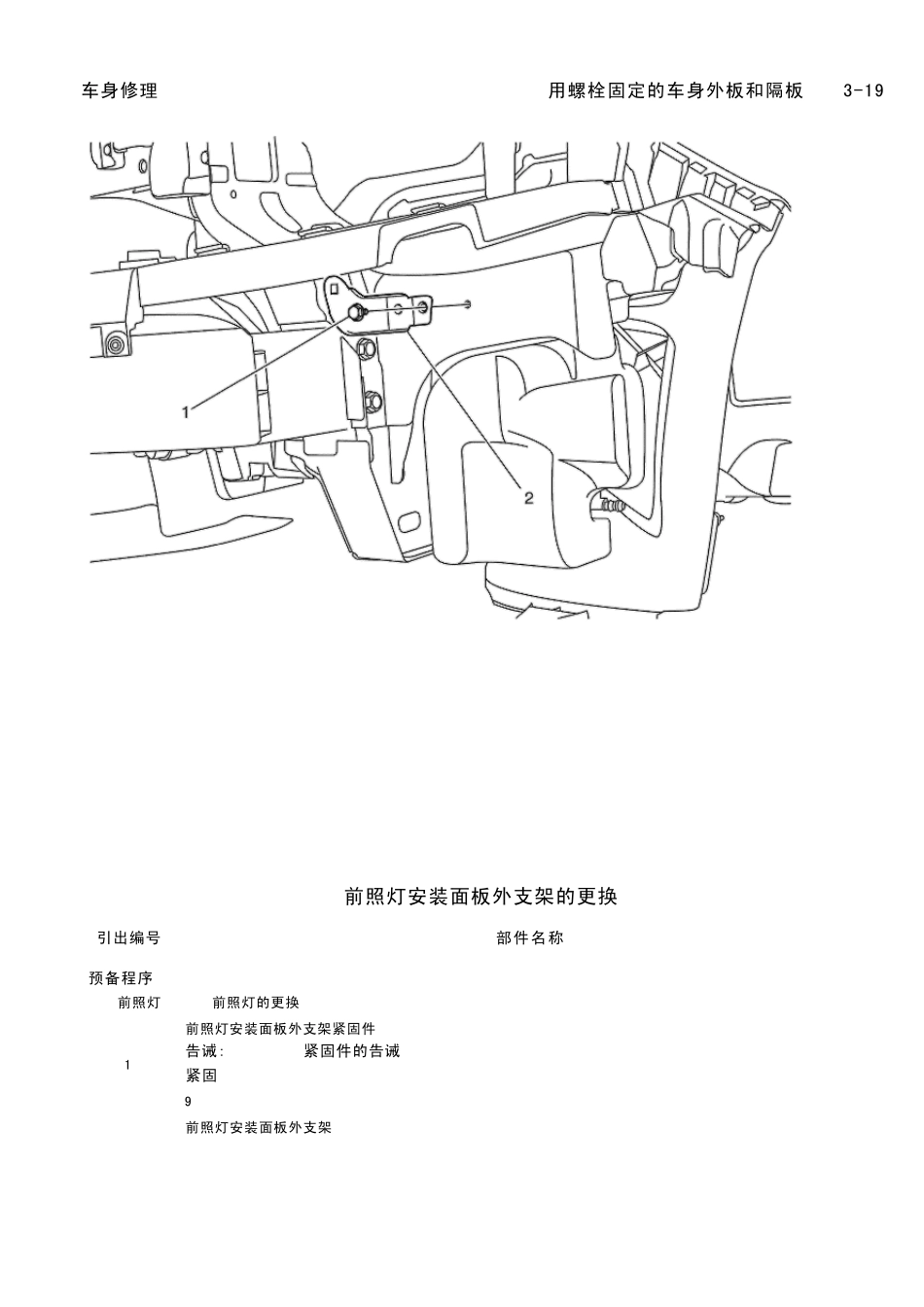

车身修理用螺栓固定的车身外板和隔板3-19前照灯安装面板外支架的更换引出编号部件名称预备程序拆下前照灯。 参见 前照灯的更换。1前照灯安装面板外支架紧固件告诫:参见有关紧固件的告诫。紧固9 Y(80磅力 英寸)2前照灯安装面板外支架3-20用螺栓固定的车身外板和隔板车身修理3.1.2.15发动机罩前保险杠支架的更换发动机罩前保险杠支架的更换引出编号部件名称1发动机罩前保险杠支架紧固件(数量:2)告诫:参见有关紧固件的告诫。紧固22 Y(16磅力 英尺)2发动机罩前保险杠支架车身修理用螺栓固定的车身外板和隔板3-213.1.2.16 发动机罩隔热垫的更换发动机罩隔热垫的更换引出编号部件名称1发动机罩隔热垫塑料卡夹(数量:3)2发动机罩隔热垫3-22用螺栓固定的车身外板和隔板车身修理3.1.2.17发动机罩主锁闩的更换发动机罩主锁闩的更换引出编号部件名称预备程序拆下前保险杠蒙皮中心支架。 参见前保险杠蒙皮中心支架的更换。1发动机罩主锁闩紧固件(数量:2)告诫:参见有关紧固件的告诫。紧固22 Y(16磅力 英尺)2发动机罩主锁闩程序松开发动机罩拉索。车身修理用螺栓固定的车身外板和隔板3-233.1.2.18 行李箱盖的调整行李箱盖的调整引出编号部件名称1行李箱盖紧固件(数量:4)程序1. 松开紧固行李箱盖到行李厢盖铰链上的紧固件。2. 调整行李箱盖,使行李箱盖整个周边的缝隙相等。2行李箱盖铰链程序1. 紧固紧固件,固定行李箱盖到行李箱盖铰链。2. 必要时,行李箱盖上后,调整后保险杠蒙皮。告诫:参见有关紧固件的告诫。紧固22 Y(16磅力 英尺)3-24用螺栓固定的车身外板和隔板车身修理3.1.2.19行李箱盖的更换行李箱盖的更换引出编号部件名称预备程序拆下行李厢盖内装饰板。 参见行李箱盖内装饰板的更换。1行李箱盖紧固件(数量:4)告诫:参见有关紧固件的告诫。紧固22 Y(16磅力 英尺)2行李箱盖程序1. 断开电气连接器。2. 松开电气线束的卡夹。3. 必要时,调整行李箱。4. 必要时,移动部件。车身修理用螺栓固定的车身外板和隔板3-253.1.2.20 前侧门限位连杆的更换前侧门限位连杆的更换引出编号部件名称预备程序1. 拆下挡水板。 参见前侧门挡水板的更换。2. 把车窗移到全开位置。3. 拆下限位连杆盖。1前侧门限位连杆紧固件(数量:2)告诫:参见有关紧固件的告诫。紧固9Y(80磅力 英寸)2前侧门限位连杆总成程序从车门内拆下限位连杆。3-26用螺栓固定的车身外板和隔板车身修理3.1.2.21后侧门限位连杆的更换后侧门限位连杆的更换引出编号部件名称预备程...
