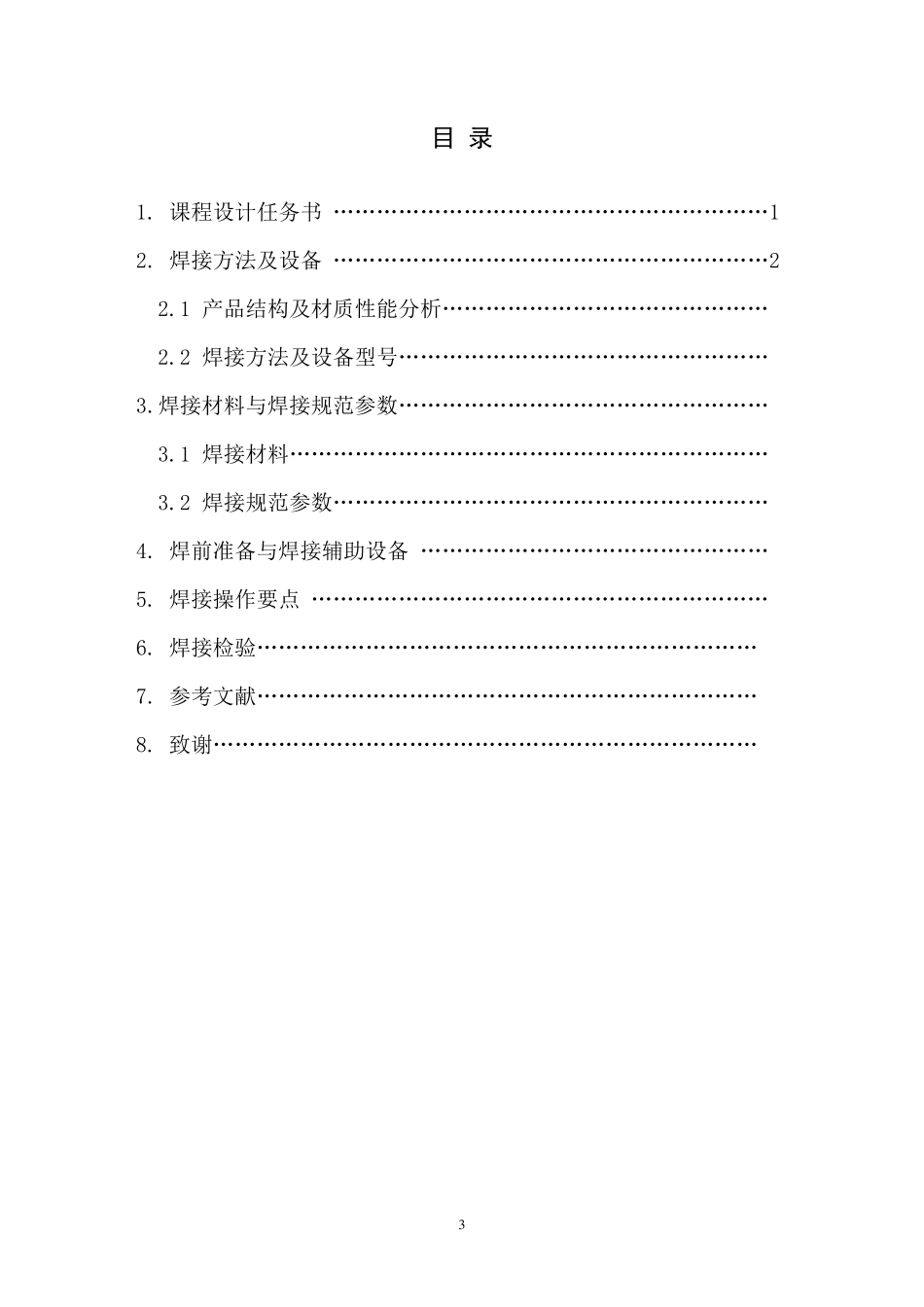

3 目 录 1. 课程设计任务书 ……………………………………………………1 2. 焊接方法及设备 ……………………………………………………2 2.1 产品结构及材质性能分析……………………………………… 2.2 焊接方法及设备型号…………………………………………… 3.焊接材料与焊接规范参数…………………………………………… 3.1 焊接材料………………………………………………………… 3.2 焊接规范参数…………………………………………………… 4. 焊前准备与焊接辅助设备 ………………………………………… 5. 焊接操作要点 ……………………………………………………… 6. 焊接检验…………………………………………………………… 7. 参考文献…………………………………………………………… 8. 致谢………………………………………………………………… 3 2. 焊接方法及设备 2.1 产品结构及材质性能分析 2.1.1 材料分析 要全面的了解这种金属我们首先就必须清楚这种材料的化学成分其次我们还要清楚它的机械性能。化学成分如下： C Si Mn P S Ni Cr 《0.08％ 《1.00％ 《2.00％ 《0.035％ 《0.030％ 8％~11％ 18％~20％ 机械性能如下： 牌号 热处理 拉伸试验 硬度试验 屈服强度 抗拉强度 伸长率 断面收缩率 布氏硬度 洛氏硬度 维氏硬度 σ0.2/MPa σb/MPa δ5(%) ψ(%) HBS HRB HV 0Cr18Ni9 固溶 1010～1150℃快冷 205 520 40 60 187 90 200 我们就先从化学成分方面来分析下这种材料： 铬、镍两元素相配合组成铬镍不锈钢，是一种较好的不锈钢。在此种不锈钢中加入大量镍是为了得到单一的奥氏体组织，从而提高其耐蚀性和工艺性。在常温和低温下有很强的塑性和韧性，不具磁性，有较好的抗晶间腐蚀性能。铬是决定不锈钢抗腐蚀性能的主要元素，因为钢中含铬就能使不锈钢在氧化介质中产生钝化现象，即在表面形成一层很薄的膜，在这层膜内富集了铬。钢中含铬量愈 高抗腐蚀性能就愈 强。此外 ，铬对 钢的机械性能和工艺性能都 能起 到很好的强化作 用 。镍只 有在它与 铬配合时 才 能充 分表现出 来。镍是形成奥氏体的合金元素，当 镍与铬配合使用 时 ，即可 使金相组织由 单相的铁 素体变 为奥氏体和铁 素体双 相组织，经 过 热处理，可 以 提高强度，从而使其具有更 强的不锈耐蚀性和良 好的形变 性能 杂 质元素的影 响 ：...
