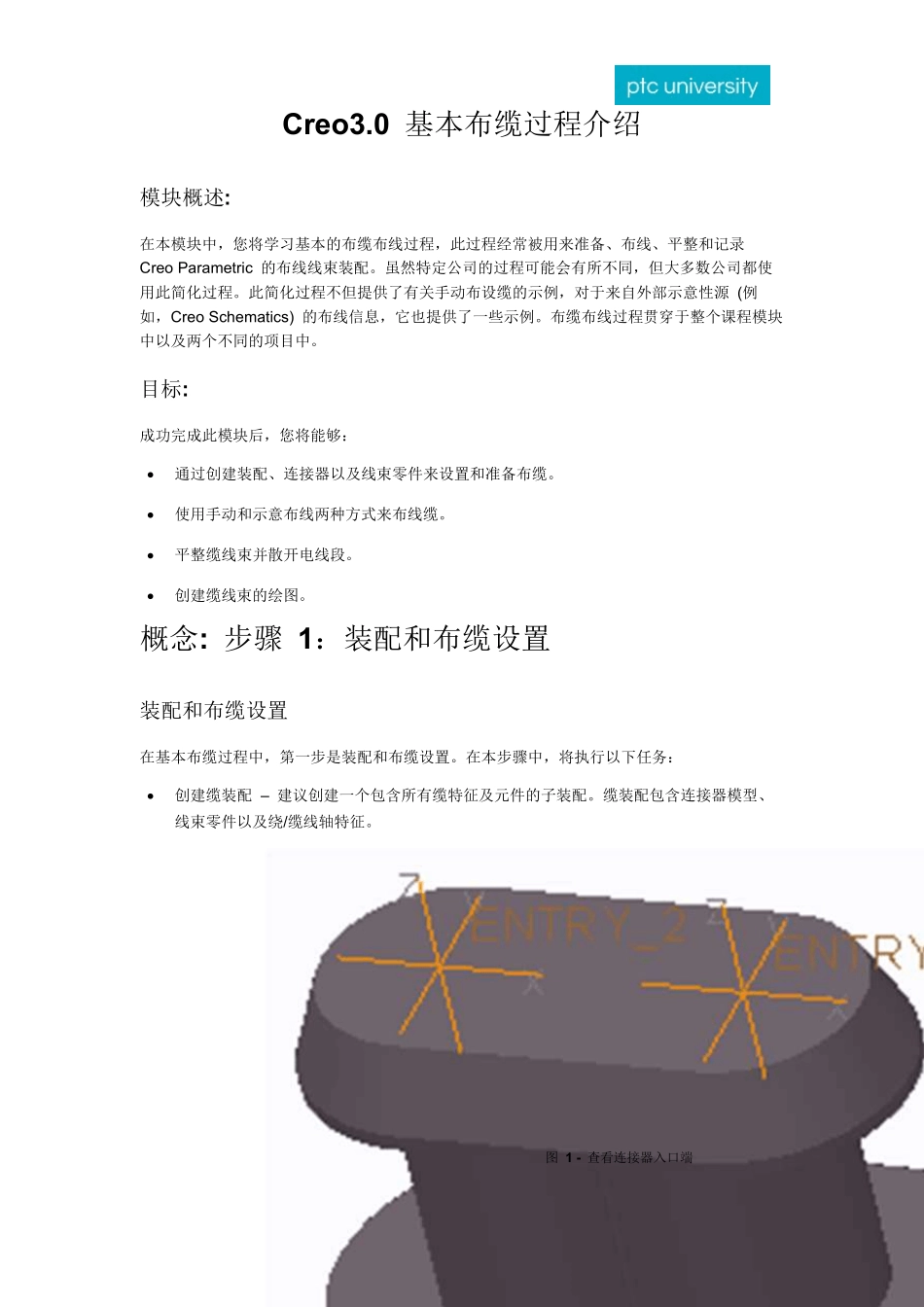

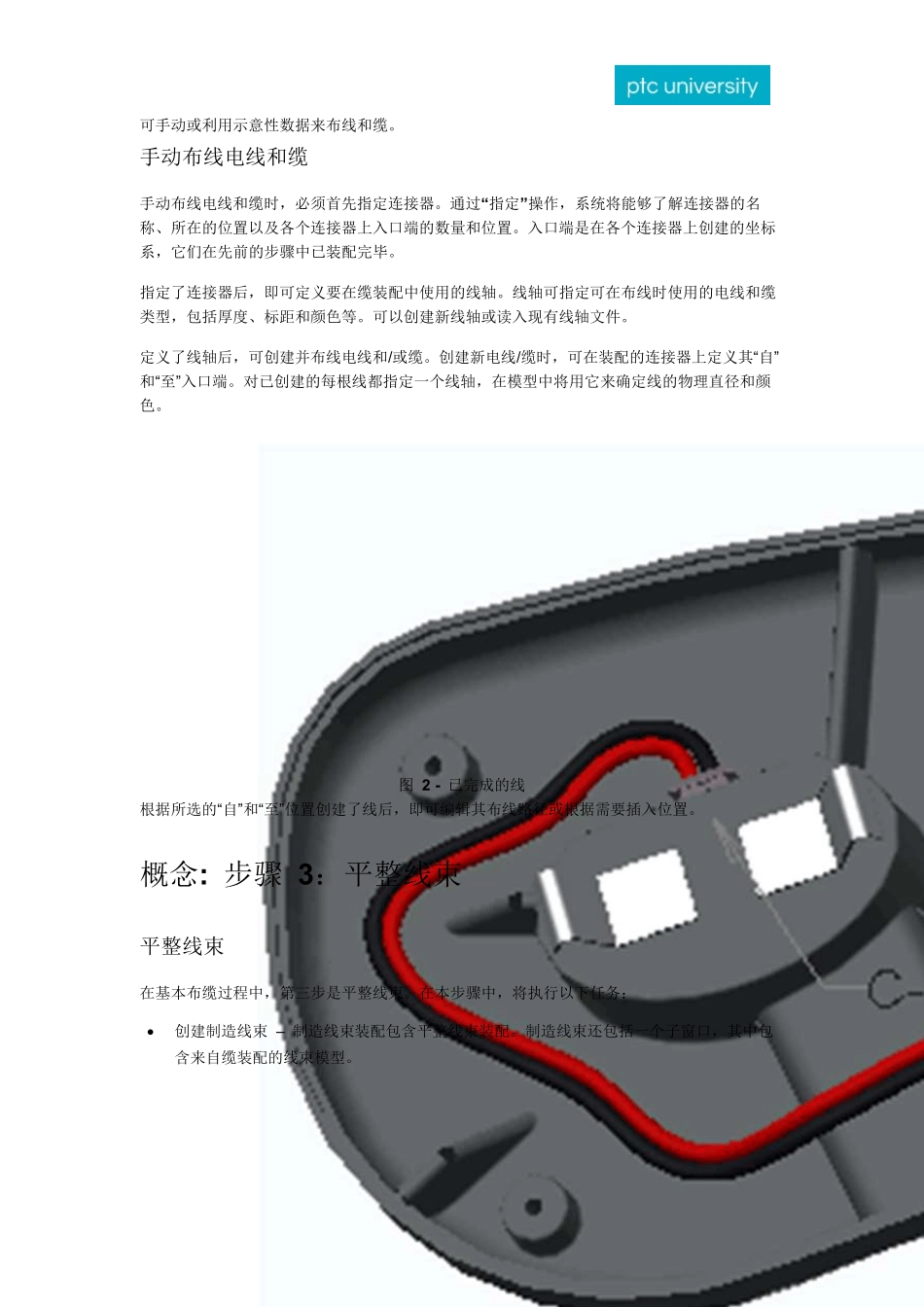

Creo3.0 基本布缆过程介绍 模块概述: 在本模块中，您将学习基本的布缆布线过程，此过程经常被用来准备、布线、平整和记录 Creo Parametric 的布线线束装配。虽然特定公司的过程可能会有所不同，但大多数公司都使用此简化过程。此简化过程不但提供了有关手动布设缆的示例，对于来自外部示意性源 (例如，Creo Schematics) 的布线信息，它也提供了一些示例。布缆布线过程贯穿于整个课程模块中以及两个不同的项目中。 目标: 成功完成此模块后，您将能够：  通过创建装配、连接器以及线束零件来设置和准备布缆。  使用手动和示意布线两种方式来布线缆。  平整缆线束并散开电线段。  创建缆线束的绘图。 概念: 步骤 1：装配和布缆设置 装配和布缆设置 在基本布缆过程中，第一步是装配和布缆设置。在本步骤中，将执行以下任务：  创建缆装配 – 建议创建一个包含所有缆特征及元件的子装配。缆装配包含连接器模型、线束零件以及绕/缆线轴特征。 图 1 - 查看连接器入口端  传递布线和连接器参考 - 如果有示意图，您可参照示意图来基于线“自” 和“至” 位置确定合适的参考。 o 首先，考虑在布线时需要参考的所有几何，如模型的主要曲面、障碍物 (如螺丝孔或筋) 以及其他可以辅助布线的几何 (如穿过孔的轴)。 o 其次，考虑用于装配连接器的几何或坐标系参考。 o 最后，使用各种数据共享特征将以上几何及参考传递到缆装配中。  装配连接器 – 使用可指定为“入口端” 的坐标系来创建连接器。“入口端” 实际上是一个坐标系，它使用指向模型外的 Z 轴来定义，被用作电线和缆的连接位置。也可以使用坐标系来创建连接器，以帮助您利用元件界面进行快速装配。创建完毕后，可在适当位置将连接器装配到缆装配中。请注意，通常需要将连接器组装到缆装配的共享几何中，而不要将其组装到上级装配。 图 2 - 查看组装的连接器  创建线束模型 – 线束零件包含线和缆特征。  载入缆外观文件 – 外观文件包含各种颜色，可用于在模型中区别线和缆。外观文件应具有与各个线轴文件所指定的颜色相匹配的颜色名称。 概念: 步骤 2：布线电线和缆 布线和缆 在基本布缆过程中，第二步是布线和缆。 图 1 - 在入口端之间布线 可手动或利用示意性数据来布线和缆。 手动布线电线和缆 手动布线电线和缆时，必须首先指定连接器。通过“指定”操作，系统将能够了解连接器的名称、所在的...
