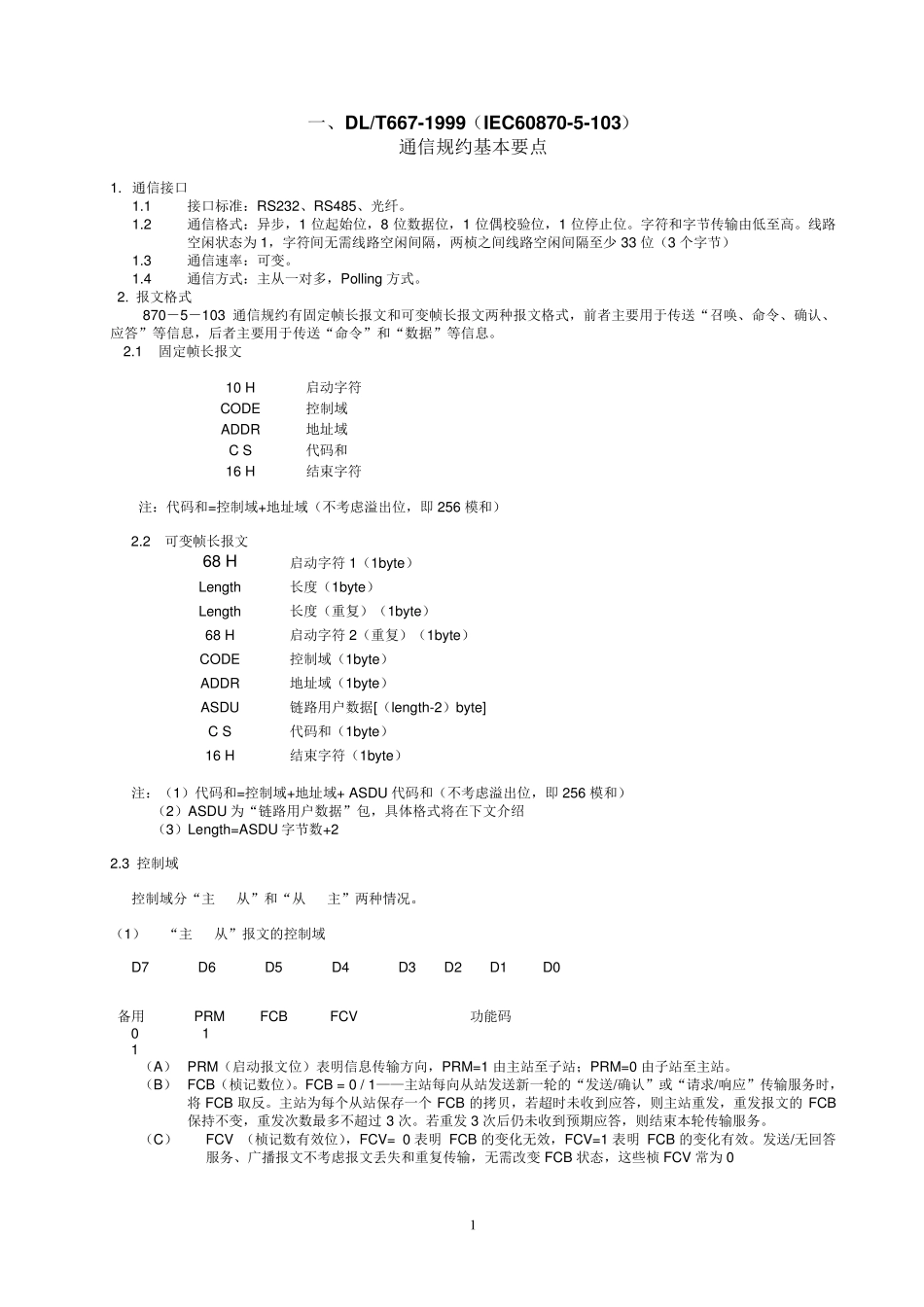

1 一 、 DL /T 667-1999（ IEC60870-5-103） 通 信 规 约 基 本 要 点 1. 通 信 接 口 1.1 接 口 标 准 ： RS232、 RS485、 光 纤 。 1.2 通 信 格 式 ： 异 步 ， 1 位 起 始 位 ， 8 位 数 据 位 ， 1 位 偶 校 验 位 ， 1 位 停 止 位 。 字 符 和 字 节 传 输 由 低 至 高 。 线 路空 闲 状 态 为 1， 字 符 间 无 需 线 路 空 闲 间 隔 ， 两 桢 之 间 线 路 空 闲 间 隔 至 少 33 位 （ 3 个 字 节 ） 1.3 通 信 速 率 ： 可 变 。 1.4 通 信 方 式 ： 主 从 一 对 多 ， Polling 方 式 。 2. 报 文 格 式 870－ 5－ 103 通 信 规 约 有 固 定 帧 长 报 文 和 可 变 帧 长 报 文 两 种 报 文 格 式 ， 前 者 主 要 用 于 传 送 “ 召 唤 、 命 令 、 确 认 、应 答 ” 等 信 息 ， 后 者 主 要 用 于 传 送 “ 命 令 ” 和 “ 数 据 ” 等 信 息 。 2.1 固 定 帧 长 报 文 10 H 启 动 字 符 CODE 控 制 域 ADDR 地 址 域 C S 代 码 和 16 H 结 束 字 符 注 ： 代 码 和 =控 制 域 +地 址 域 （ 不 考 虑 溢 出 位 ， 即 256 模 和 ） 2.2 可 变 帧 长 报 文 68 H 启 动 字 符 1（ 1by te） Length 长 度 （ 1by te） Length 长 度 （ 重 复 ） （ 1by te） 68 H 启 动 字 符 2（ 重 复 ） （ 1by te） CODE 控 制 域 （ 1by te） ADDR 地 址 域 （ 1by te） ASDU 链 路 用 户 数 据 [（ length-2） by te] C S 代 码 和 （ 1by te） 16 H 结 束 字 符 （ 1by te） 注 ： （ 1） 代 码 和 =控 制 域 +地 址 域 + ASDU 代 码 和 （ 不 考 虑 溢 出 位 ， 即 256 模 和 ） （ 2） ASDU 为 “ 链 路 用 户 数 据 ” 包 ， 具 体 格 式 将 在 下 文 介 绍 （ 3） Length=ASDU 字 节 数 +2 2.3 控 制 域 控 制 域 分“ 主 从 ” 和 “ 从 主 ” 两 种 情况。 （ 1） “ 主 从 ” 报 文 的控 制 域 D7 D6 D5 D4 D3 D2 D1 D0 备用 PRM FCB FCV 功能...
