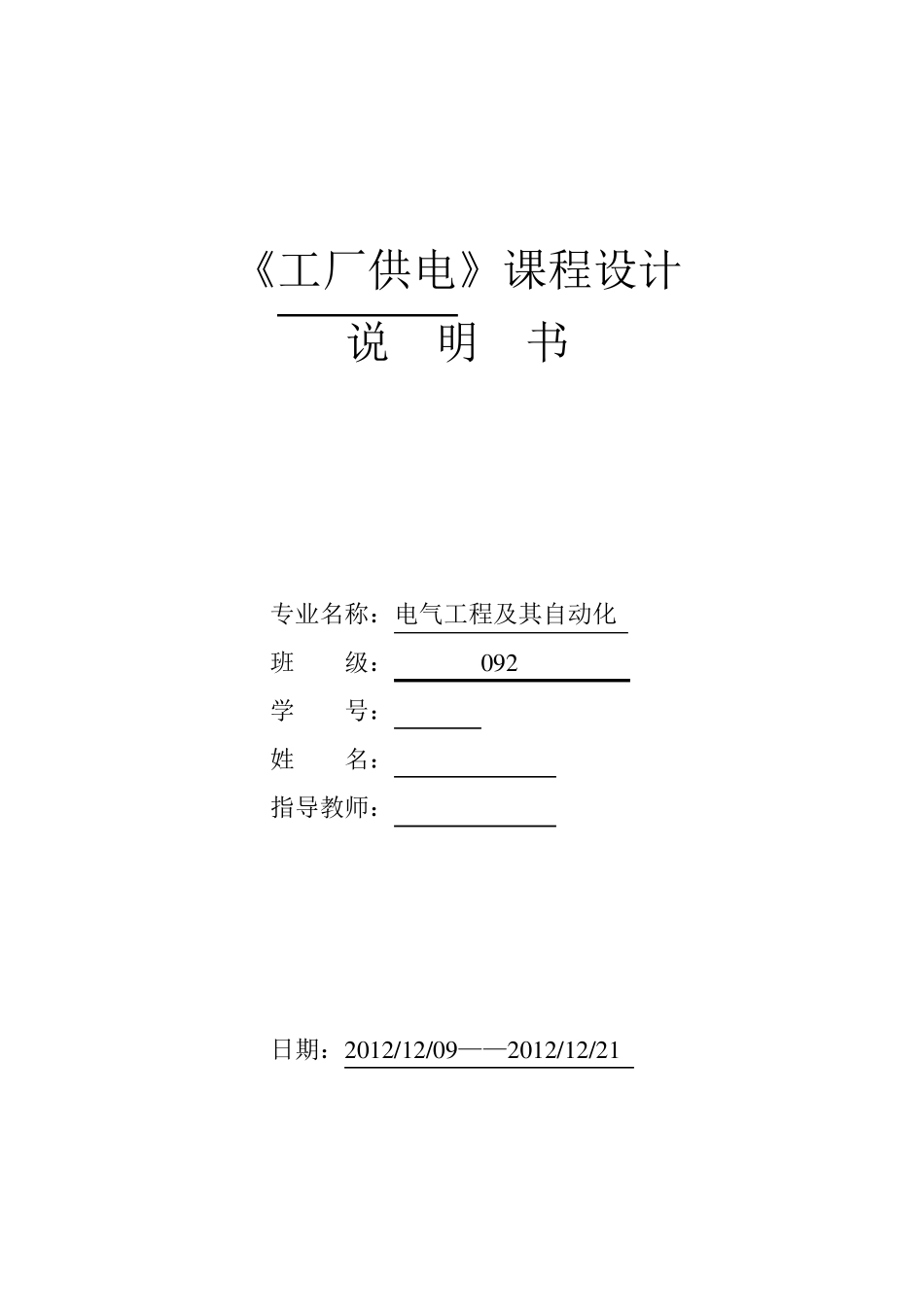

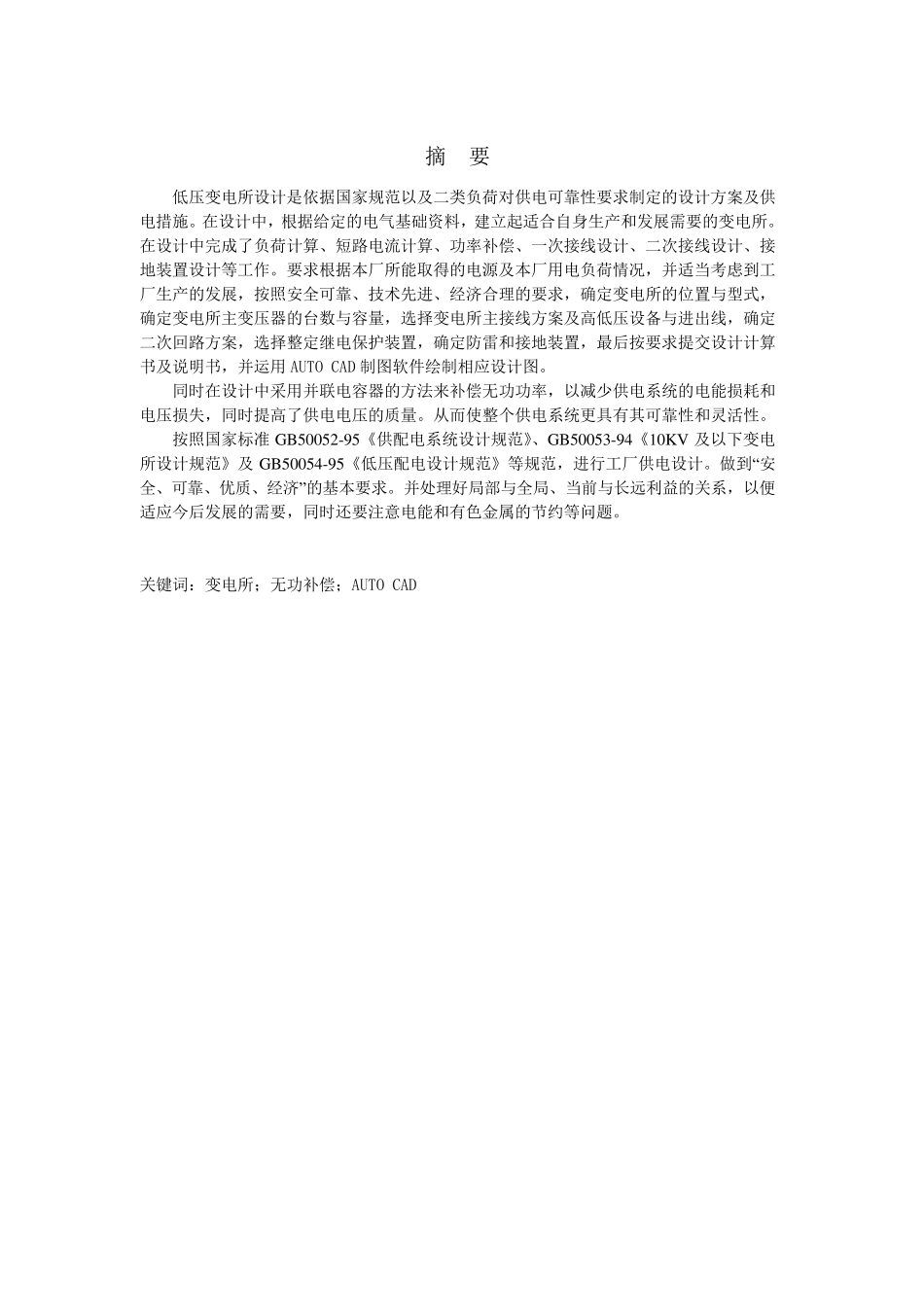

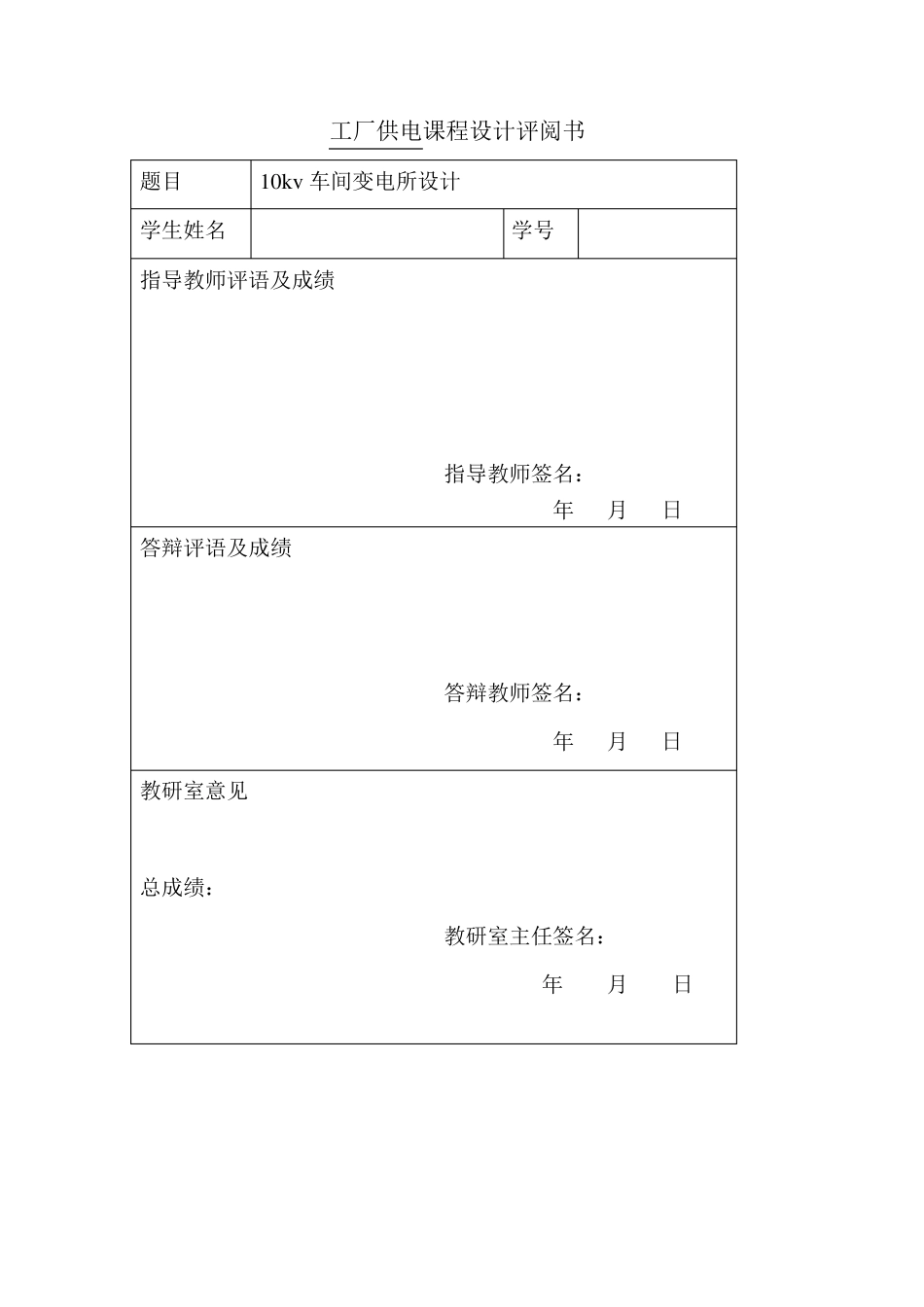

《工厂供电》课程设计 说 明 书 专业名称：电气工程及其自动化 班 级： 0 9 2 学 号： 姓 名： 指导教师： 日期：2 0 1 2 /1 2 /0 9 ——2 0 1 2 /1 2 /2 1 工厂供电课程设计评阅书 题目 1 0 k v 车间变电所设计 学生姓名 学号 指导教师评语及成绩 指导教师签名： 年 月 日 答辩评语及成绩 答辩教师签名： 年 月 日 教研室意见 总成绩： 教研室主任签名： 年 月 日 摘 要 低压变电所设计是依据国家规范以及二类负荷对供电可靠性要求制定的设计方案及供电措施。在设计中，根据给定的电气基础资料，建立起适合自身生产和发展需要的变电所。在设计中完成了负荷计算、短路电流计算、功率补偿、一次接线设计、二次接线设计、接地装置设计等工作。要求根据本厂所能取得的电源及本厂用电负荷情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，选择变电所主接线方案及高低压设备与进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求提交设计计算书及说明书，并运用 AUTO CAD 制图软件绘制相应设计图。 同时在设计中采用并联电容器的方法来补偿无功功率，以减少供电系统的电能损耗和电压损失，同时提高了供电电压的质量。从而使 整个 供电系统更 具 有 其 可靠性和灵 活 性。 按照国家标 准 GB50052-95《 供配 电系统设计规范》、GB50053-94《 10KV 及以下 变电所设计规范》 及GB50054-95《 低压配 电设计规范》 等规范，进行 工厂供电设计。做 到“安全、可靠、优 质、经济”的基本要求。并处 理好 局 部 与全局 、当前 与长 远 利 益 的关 系，以便适应今 后发展的需要，同时还 要注 意 电能和有 色 金 属 的节 约 等问 题 。 关 键 词 ： 变电所； 无功补偿； AUTO CAD 目录 1 课题描述 .............................................................................................................................................. 1 1.1 设计要求 ....................................................................................................................................... 1 1.2 设计依据： .........................................................................
