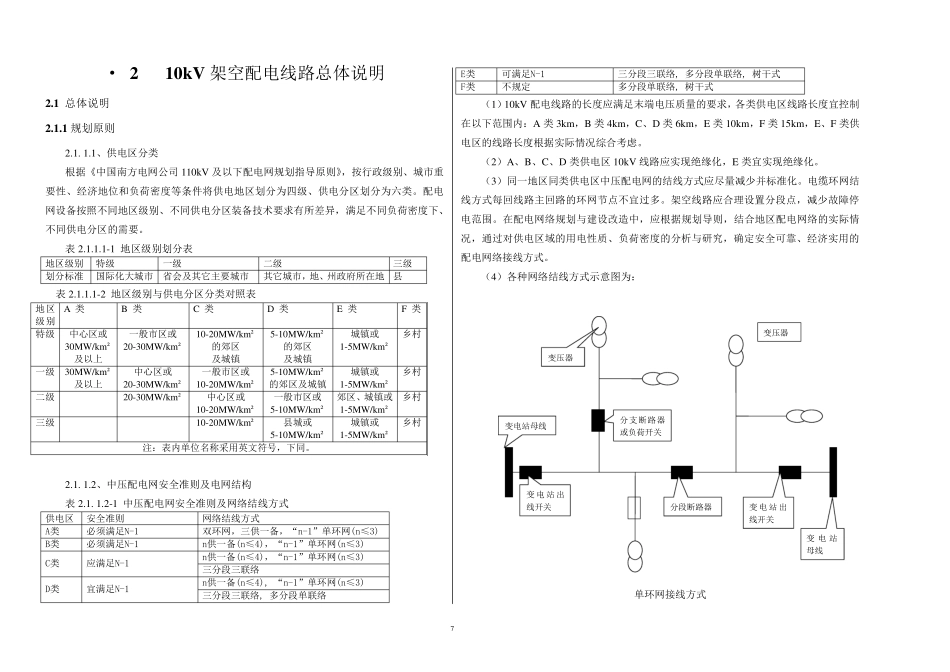

7 · 2 10kV 架空配电线路总体说明 2.1 总体说明 2.1.1 规划原则 2.1. 1.1、供电区分类 根据《中国南方电网公司110kV 及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。 表2.1.1.1-1 地区级别划分表 地区级别 特级 一级 二级 三级 划分标准 国际化大城市 省会及其它主要城市 其它城市，地、州政府所在地 县 表2.1.1.1-2 地区级别与供电分区分类对照表 地区级别 A 类 B 类 C 类 D 类 E 类 F 类 特级 中心区或30MW/km ²及以上 一般 市区或20-30MW/km ² 10-20MW/km ²的郊 区 及城镇 5-10MW/km ²的郊 区 及城镇 城镇 或 1-5MW/km ² 乡 村 一级 30MW/km ² 及以上 中心区或 20-30MW/km ² 一般 市区或 10-20MW/km ² 5-10MW/km ² 的郊 区及城镇 城镇 或 1-5MW/km ² 乡 村 二级 20-30MW/km ² 中心区或 10-20MW/km ² 一般 市区或 5-10MW/km ² 郊 区、城镇 或1-5MW/km ² 乡 村 三级 10-20MW/km ² 县城或5-10MW/km ² 城镇 或1-5MW/km ² 乡 村 注 ： 表内 单 位名 称 采 用 英 文 符 号 ，下同。 2.1. 1.2、中压 配电网安 全 准则及电网结 构 表2.1. 1.2-1 中压 配电网安 全 准则及网络结 线方式 供电区 安 全 准则 网络结 线方式 A类 必须满足N-1 双环网，三供一备，“n-1”单 环网(n≤3) B类 必须满足N-1 n供一备(n≤4)，“n-1”单 环网(n≤3) C类 应满足N-1 n供一备(n≤4)，“n-1”单 环网(n≤3) 三分段三联络 D类 宜满足N-1 n供一备(n≤4), “n-1”单 环网(n≤3) 三分段三联络, 多分段单 联络 E类 可满足N-1 三分段三联络, 多分段单 联络, 树干式 F类 不规定 多分段单 联络, 树干式 （1）10kV 配电线路的长度应满足末端电压 质量的要求，各类供电区线路长度宜控制在以下范围内 ： A 类3km ，B 类4km ，C、D 类6km ，E 类10km ，F 类15km ，E、F 类供电区的线路长度根据实际情况 综 合 考 虑 。 （2）A、B、C、D 类供电区10kV 线路应实现 绝 缘 化，E 类宜实现 绝 缘 化。 （3）同一地区同类供电区中压 配电网的结 线方式应尽 量减 ...
