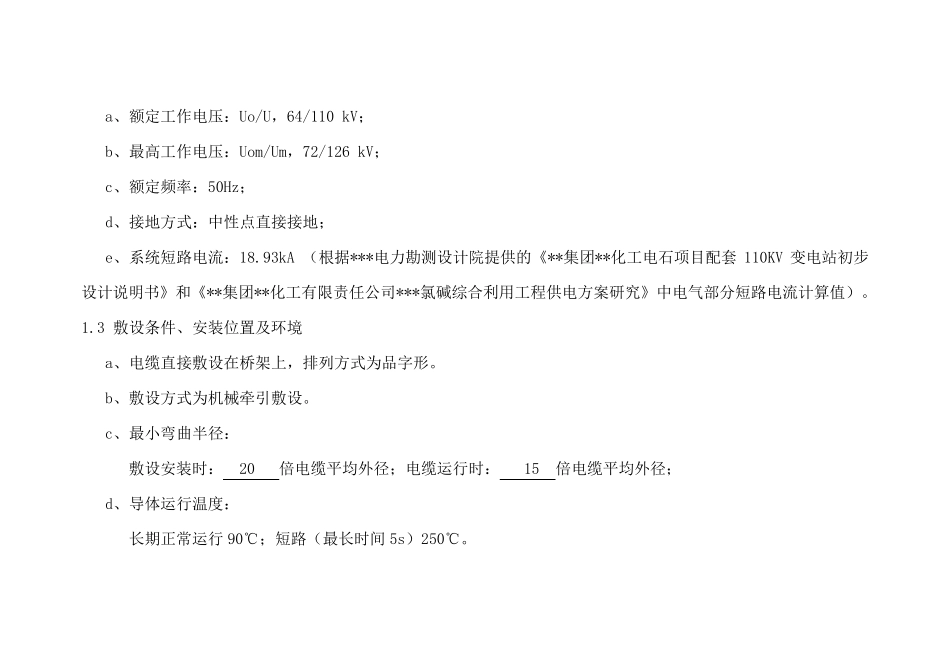

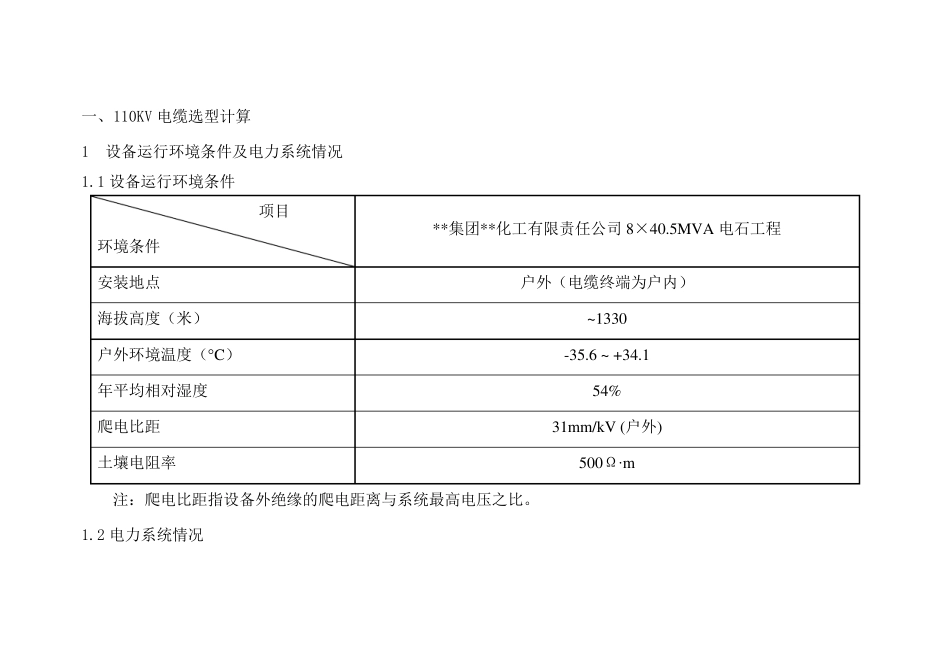

**集团**化工有限责任公司 8×40.5MVA 电石工程 110KV 及 10KV 电缆选型计算书 设计：甘孝文 计算：甘孝文 **天晟**有限公司 2011 年 11 月 1 日 一、110KV 电缆选型计算 1 设备运行环境条件及电力系统情况 1.1 设备运行环境条件 项目 环境条件 **集团**化工有限责任公司8×40.5MVA 电石工程 安装地点 户外（电缆终端为户内） 海拔高度（米） ~1330 户外环境温度（C） -35.6 ~ +34.1 年平均相对湿度 54% 爬电比距 31mm/kV (户外) 土壤电阻率 500Ω∙m 注：爬电比距指设备外绝缘的爬电距离与系统最高电压之比。 1.2 电力系统情况 a、额定工作电压：Uo/U，64/110 kV； b、最高工作电压：Uom/Um，72/126 kV； c、额定频率：50Hz； d、接地方式：中性点直接接地； e、系统短路电流：18.93kA （根据***电力勘测设计院提供的《**集团**化工电石项目配套110KV 变电站初步设计说明书》和《**集团**化工有限责任公司***氯碱综合利用工程供电方案研究》中电气部分短路电流计算值）。 1.3 敷设条件、安装位置及环境 a、电缆直接敷设在桥架上，排列方式为品字形。 b、敷设方式为机械牵引敷设。 c、最小弯曲半径： 敷设安装时： 20 倍电缆平均外径；电缆运行时： 15 倍电缆平均外径； d、导体运行温度： 长期正常运行90℃；短路（最长时间 5s）250℃。 e、金属外护层接地方式：GIS 端直接接地，变压器端保护接地。 f、电缆户内终端垂直安装在支架上，GIS 终端垂直安装在GIS 屋内配电装置室内。 2.电缆截面选型： 2.1 最大运行电流计算(按过负荷30%计算) =276.33A 2.2 短路电流校验 110KV 电缆最大绝热短路电流(1S)的计算： =34.3KA 厂家提供的YJLW03-64/110kV-1×240mm2电缆资料其空气中载流量在品字形敷设在电缆桥架中时为 570A， 电缆导体 1 秒热短路电流：34.7 kA。 110KV 电力电缆要求其热短路电流大于系统短路电流。 2.3 电缆选型 根据GB/T 11017.2-2002《额定电压110KV 交联聚乙烯绝缘电力电缆及附件》附录C 的电缆使用环境选择交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆。 结论： 根据以上计算和电缆的选型要求YJLW03-64/110kV-1×240mm2电缆完全满足本工程要求。 电缆终端选用硅橡胶全预制电缆终端。 二、10KV 电缆选型计算 1 设备运行环境条件及电力系统情况 1.1 电力系统情况 a、额定工作电压：Uo/U，8.7/10 kV； b、最高工作电压：Um，...
