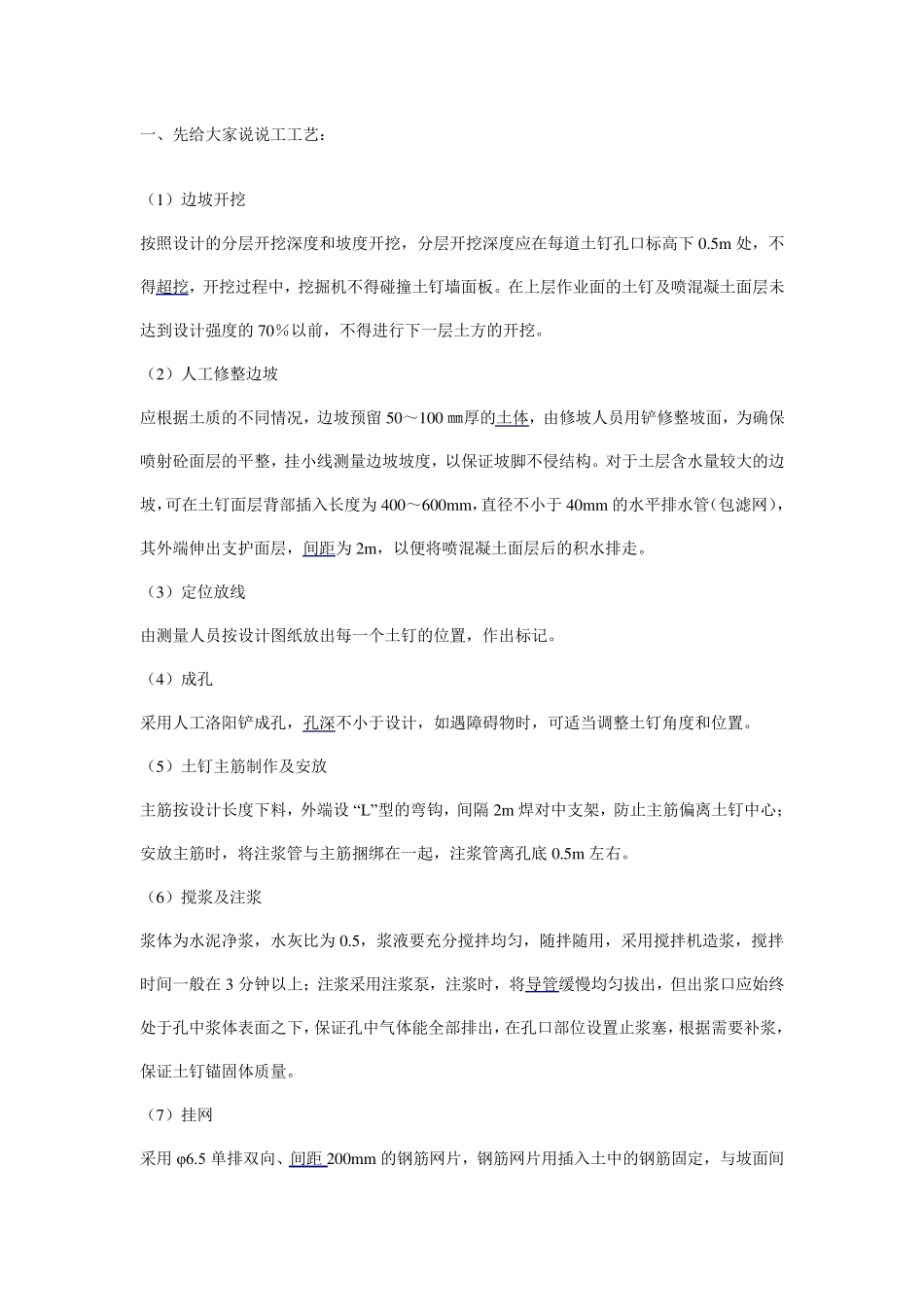

125683_土钉墙工艺过程及图片说明_第1页
1/7
125683_土钉墙工艺过程及图片说明_第2页
2/7

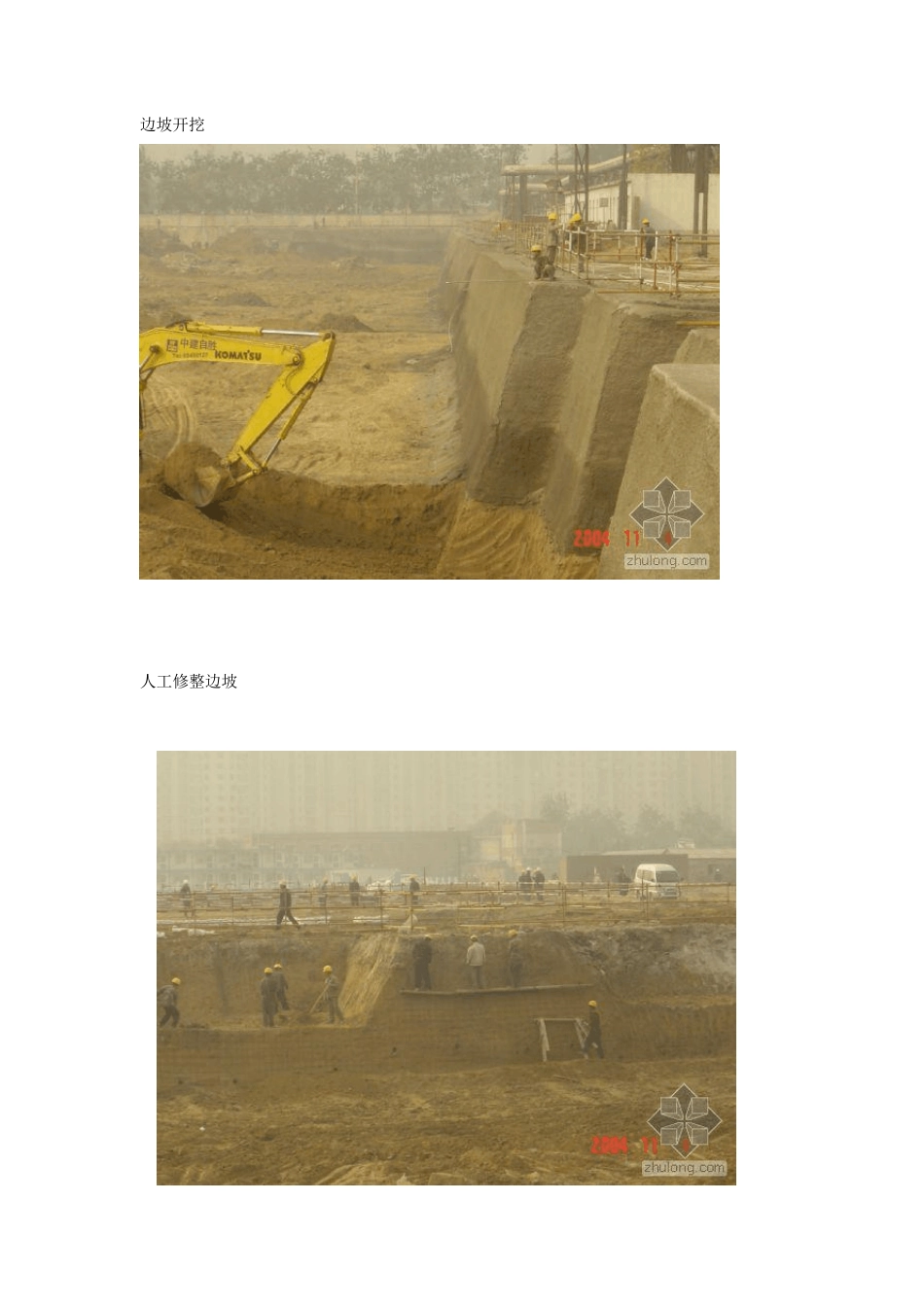

125683_土钉墙工艺过程及图片说明_第3页
3/7
一、先给大家说说工工艺: (1)边坡开挖 按照设计的分层开挖深度和坡度开挖,分层开挖深度应在每道土钉孔口标高下 0.5m 处,不得超挖,开挖过程中,挖掘机不得碰撞土钉墙面板。在上层作业面的土钉及喷混凝土面层未达到设计强度的 70%以前,不得进行下一层土方的开挖。 (2)人工修整边坡 应根据土质的不同情况,边坡预留 50~100 ㎜厚的土体,由修坡人员用铲修整坡面,为确保喷射砼面层的平整,挂小线测量边坡坡度,以保证坡脚不侵结构。对于土层含水量较大的边坡,可在土钉面层背部插入长度为 400~600m m ,直径不小于 40m m 的水平排水管(包滤网),其外端伸出支护面层,间距为 2m ,以便将喷混凝土面层后的积水排走。 (3)定位放线 由测量人员按设计图纸放出每一个土钉的位置,作出标记。 (4)成孔 采用人工洛阳铲成孔,孔深不小于设计,如遇障碍物时,可适当调整土钉角度和位置。 (5)土钉主筋制作及安放 主筋按设计长度下料,外端设 “L” 型的弯钩,间隔 2m 焊对中支架,防止主筋偏离土钉中心;安放主筋时,将注浆管与主筋捆绑在一起,注浆管离孔底 0.5m 左右。 (6)搅浆及注浆 浆体为水泥净浆,水灰比为 0.5,浆液要充分搅拌均匀,随拌随用,采用搅拌机造浆,搅拌时间一般在 3 分钟以上;注浆采用注浆泵,注浆时,将导管缓慢均匀拔出,但出浆口应始终处于孔中浆体表面之下,保证孔中气体能全部排出,在孔口部位设置止浆塞,根据需要补浆,保证土钉锚固体质量。 (7)挂网 采用 φ 6.5 单排双向、间距 200m m 的钢筋网片,钢筋网片用插入土中的钢筋固定,与坡面间隙3~5cm,相邻网片搭接长度不小于300mm,钢筋网片通过加强筋与土钉连接成一个整体。 (8)喷射砼 喷砼顺序一般“先锚后喷”,土质条件不好时采取“先喷后锚”,喷射作业时,空压机气压 0.2~0.5MPa,喷头水压不应小于0.15 MPa,喷射距离控制在 0.6~1.0m,为保证喷射砼厚度达到规定值,在坡壁上垂直打入短钢筋作为厚度控制标志。砼的初凝时间和终凝时间分别控制在5min和 10min左右,喷射厚度为 80~100mm。 (9)施工场地内的所有用水点均应设置排水沟,将水引入下水管道。 边坡开挖 人工修整边坡 挂网 成孔 搅浆及注浆 喷射砼 变形观测 最后完工后的图片:
