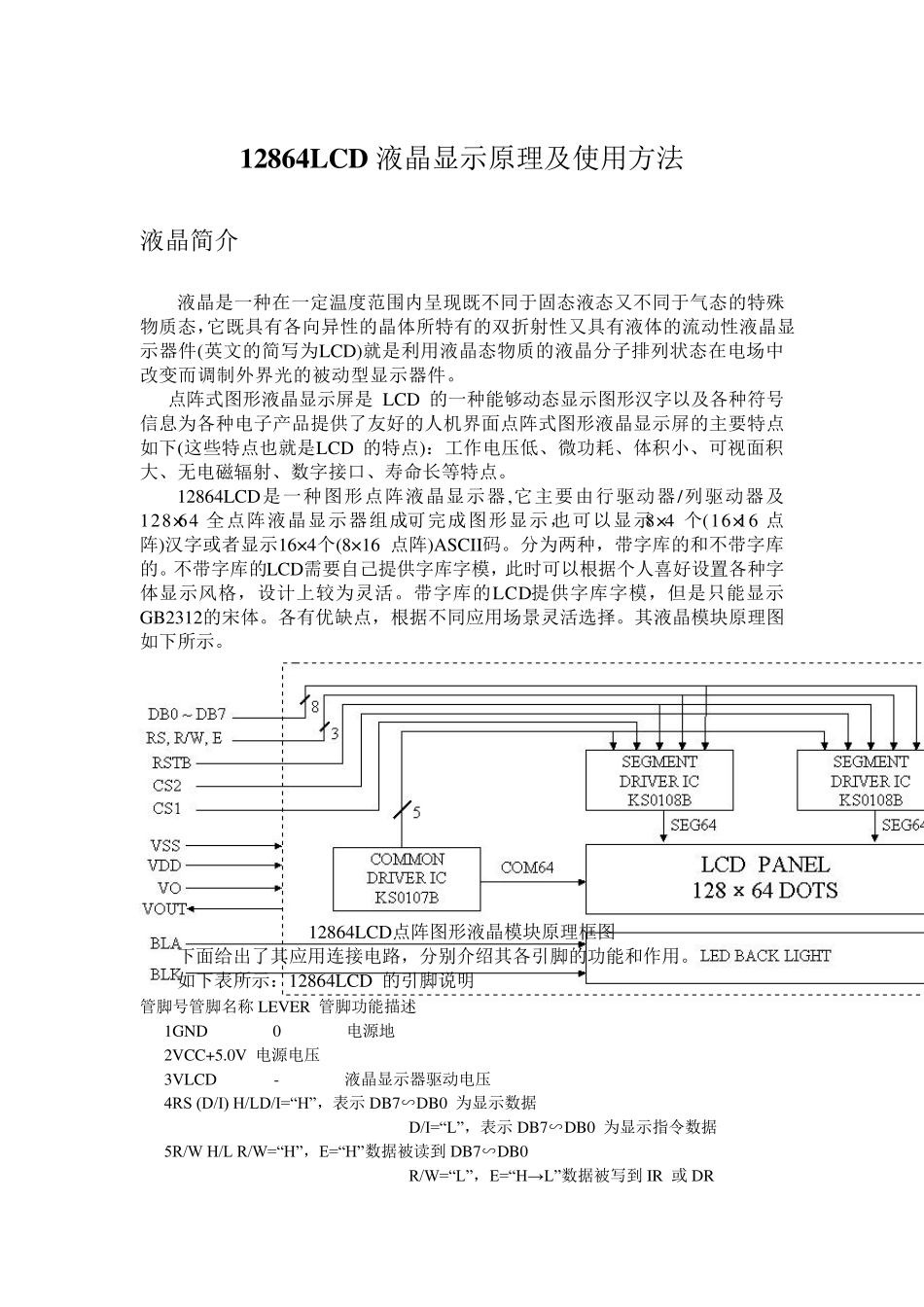

12864LCD 液晶显示原理及使用方法 液晶简介 液晶是一种在一定温度范围内呈现既不同于固态液态又不同于气态的特殊物质态，它既具有各向异性的晶体所特有的双折射性又具有液体的流动性液晶显示器件(英文的简写为LCD)就是利用液晶态物质的液晶分子排列状态在电场中改变而调制外界光的被动型显示器件
点阵式图形液晶显示屏是 LCD 的一种能够动态显示图形汉字以及各种符号信息为各种电子产品提供了友好的人机界面点阵式图形液晶显示屏的主要特点如下(这些特点也就是LCD 的特点)：工作电压低、微功耗、体积小、可视面积大、无电磁辐射、数字接口、寿命长等特点
12864LCD是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64 全点阵液晶显示器组成
可完成图形显示，也可以显示8×4 个(16×16 点阵)汉字或者显示16×4个(8×16 点阵)ASCII码
分为两种，带字库的和不带字库的
不带字库的LCD需要自己提供字库字模，此时可以根据个人喜好设置各种字体显示风格，设计上较为灵活
带字库的LCD提供字库字模，但是只能显示GB2312的宋体
各有优缺点，根据不同应用场景灵活选择
其液晶模块原理图如下所示

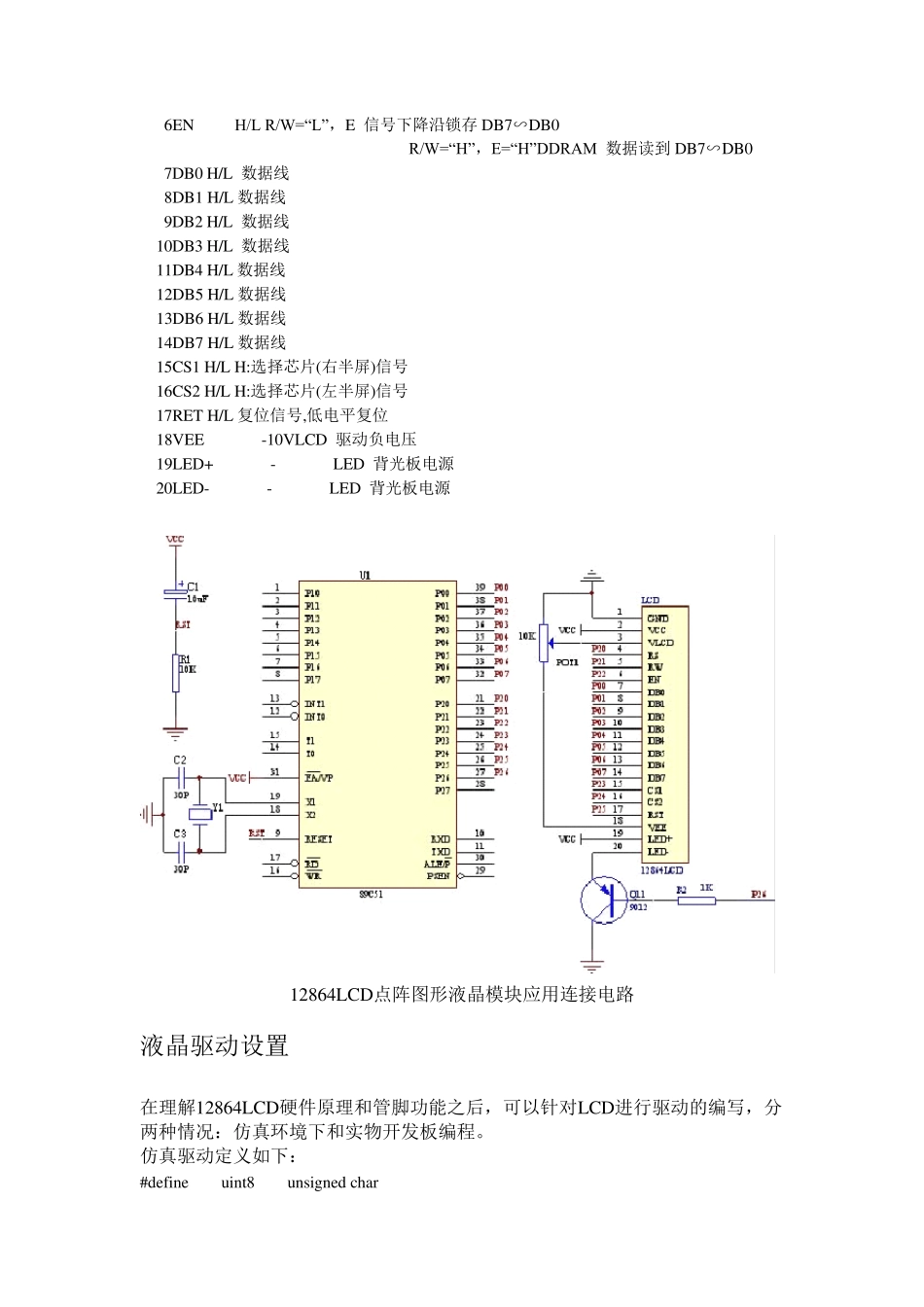

12864LCD点阵图形液晶模块原理框图 下面给出了其应用连接电路，分别介绍其各引脚的功能和作用

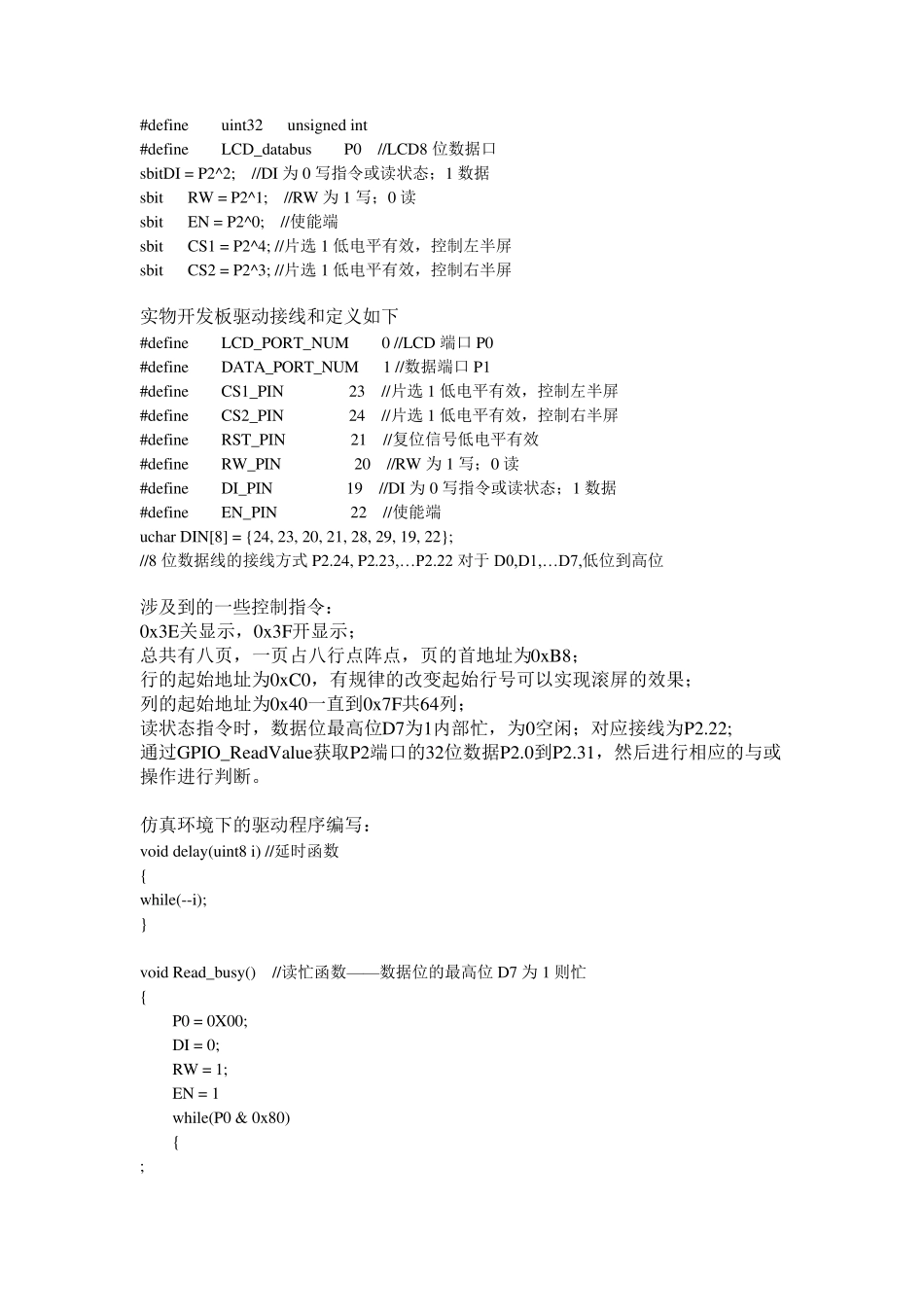

如下表所示：12864LCD 的引脚说明 管脚号管脚名称LEVER 管脚功能描述 1GND 0 电源地 2VCC+5
0V 电源电压 3VLCD - 液晶显示器驱动电压 4RS (D/I) H/LD/I=“H”，表示 DB7∽DB0 为显示数据 D/I=“L”，表示 DB7∽DB0 为显示指令数据 5R/W H/L R/W=“H”，E=“H”数据被读到 DB7∽DB0 R/W=“L”，E=“H→ L”数据被写到 IR 或DR 6EN H/L R/W=“L”，E 信号下降沿锁存D
