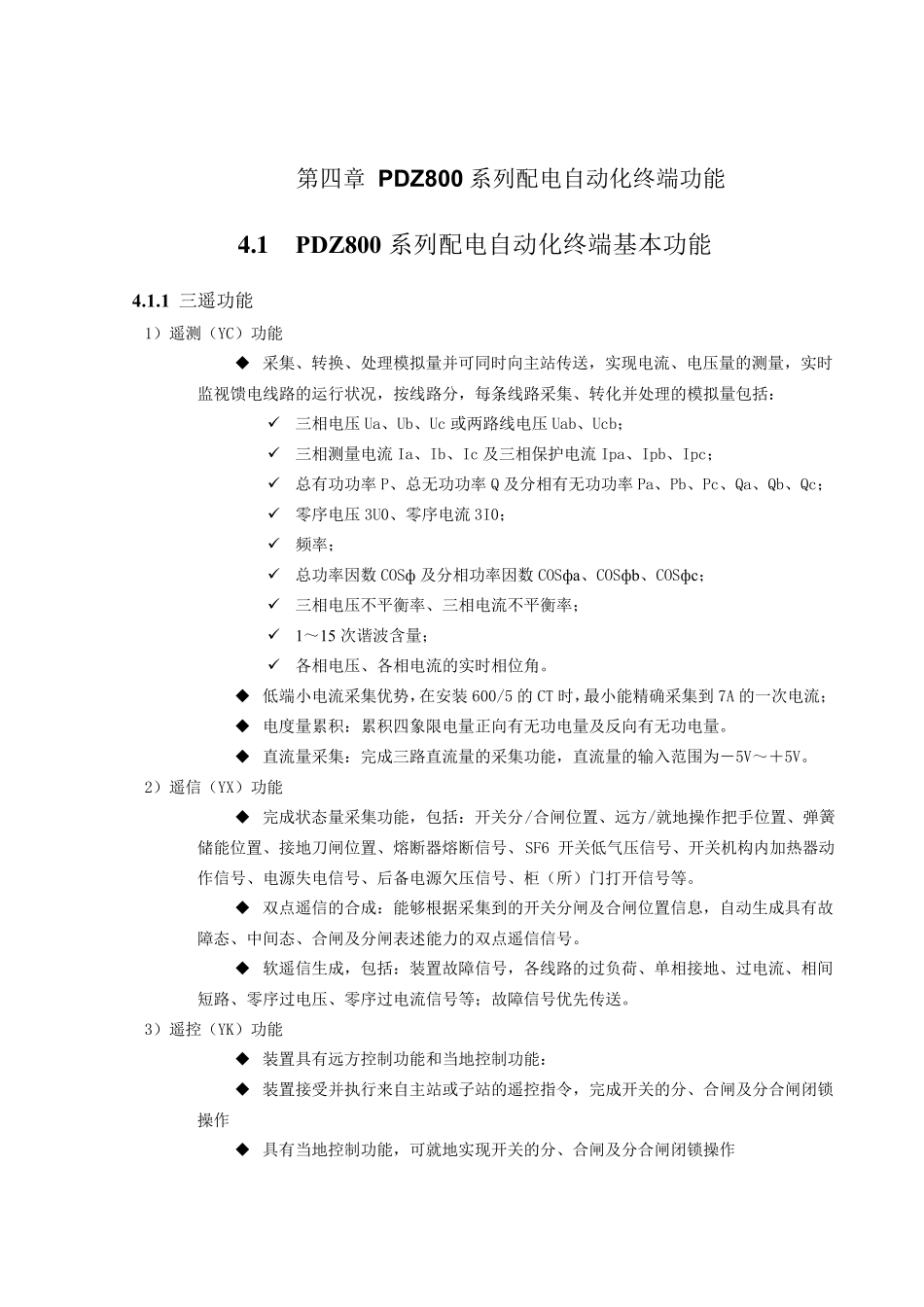

第四章 PDZ800 系列配电自动化终端功能 4 .1 PDZ800 系列配电自动化终端基本功能 4.1.1 三遥功能 1）遥测（YC）功能 采集、转换、处理模拟量并可同时向主站传送，实现电流、电压量的测量，实时监视馈电线路的运行状况，按线路分，每条线路采集、转化并处理的模拟量包括： ✓ 三相电压 Ua、Ub、Uc 或两路线电压 Uab、Ucb； ✓ 三相测量电流 Ia、Ib、Ic 及三相保护电流 Ipa、Ipb、Ipc； ✓ 总有功功率 P、总无功功率 Q 及分相有无功功率 Pa、Pb、Pc、Qa、Qb、Qc； ✓ 零序电压 3U0、零序电流 3I0； ✓ 频率； ✓ 总功率因数 COSф 及分相功率因数 COSф a、COSф b、COSф c； ✓ 三相电压不平衡率、三相电流不平衡率； ✓ 1～15 次谐波含量； ✓ 各相电压、各相电流的实时相位角。 低端小电流采集优势，在安装 600/5 的 CT 时，最小能精确采集到 7A 的一次电流； 电度量累积：累积四象限电量正向有无功电量及反向有无功电量。 直流量采集：完成三路直流量的采集功能，直流量的输入范围为－5V～＋5V。 2）遥信（YX）功能 完成状态量采集功能，包括：开关分/合闸位置、远方/就地操作把手位置、弹簧储能位置、接地刀闸位置、熔断器熔断信号、SF6 开关低气压信号、开关机构内加热器动作信号、电源失电信号、后备电源欠压信号、柜（所）门打开信号等。 双点 遥信的合成：能够 根 据 采集到的开关分闸及合闸位置信息 ，自动生 成具 有故障 态、中 间 态、合闸及分闸表 述 能力 的双点 遥信信号。 软 遥信生 成，包括：装置故 障 信号，各线路的过 负 荷 、单 相接地、过 电流、相间短 路、零序过 电压、零序过 电流信号等；故 障 信号优先 传送。 3）遥控 （YK）功能 装置具 有远方控 制 功能和 当 地控 制 功能： 装置接受 并执 行来 自主站或子 站的遥控 指 令 ，完成开关的分、合闸及分合闸闭 锁操作 具 有当 地控 制 功能，可就地实现开关的分、合闸及分合闸闭 锁 操作 4.1.2 故障检测功能 通过采集线路的电压、电流量，提供零序过电压、零序过电流、线路过负荷、线路三相过电流等检测功能。 装置根据采集到的电流大小及设置的定值，能够自动快速判别线路是否发生故障，区分故障电流方向、识别单相接地或相间短路故障，并将故障信息和性质及时主动上报给配电自动化系统，以便进行...
