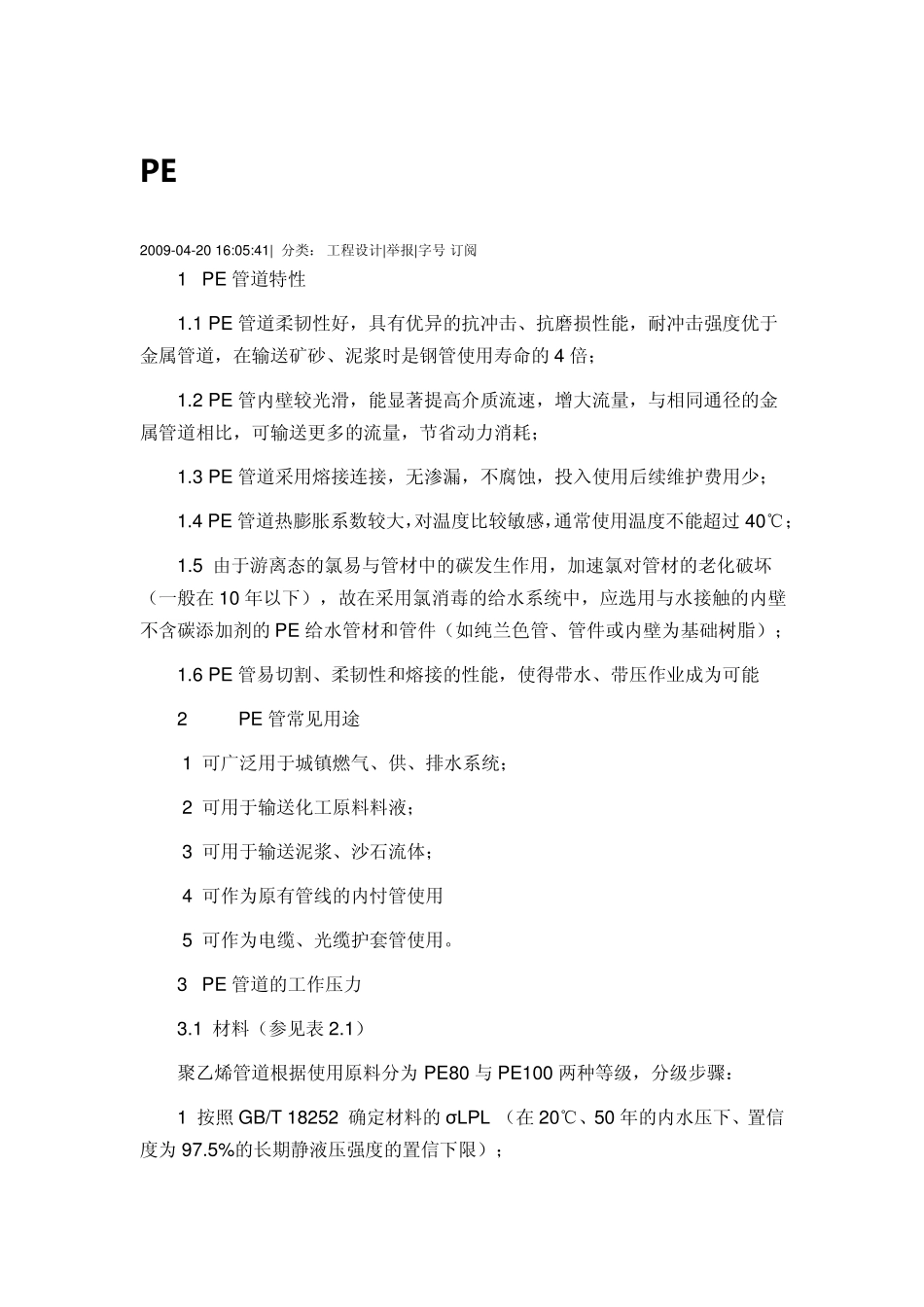

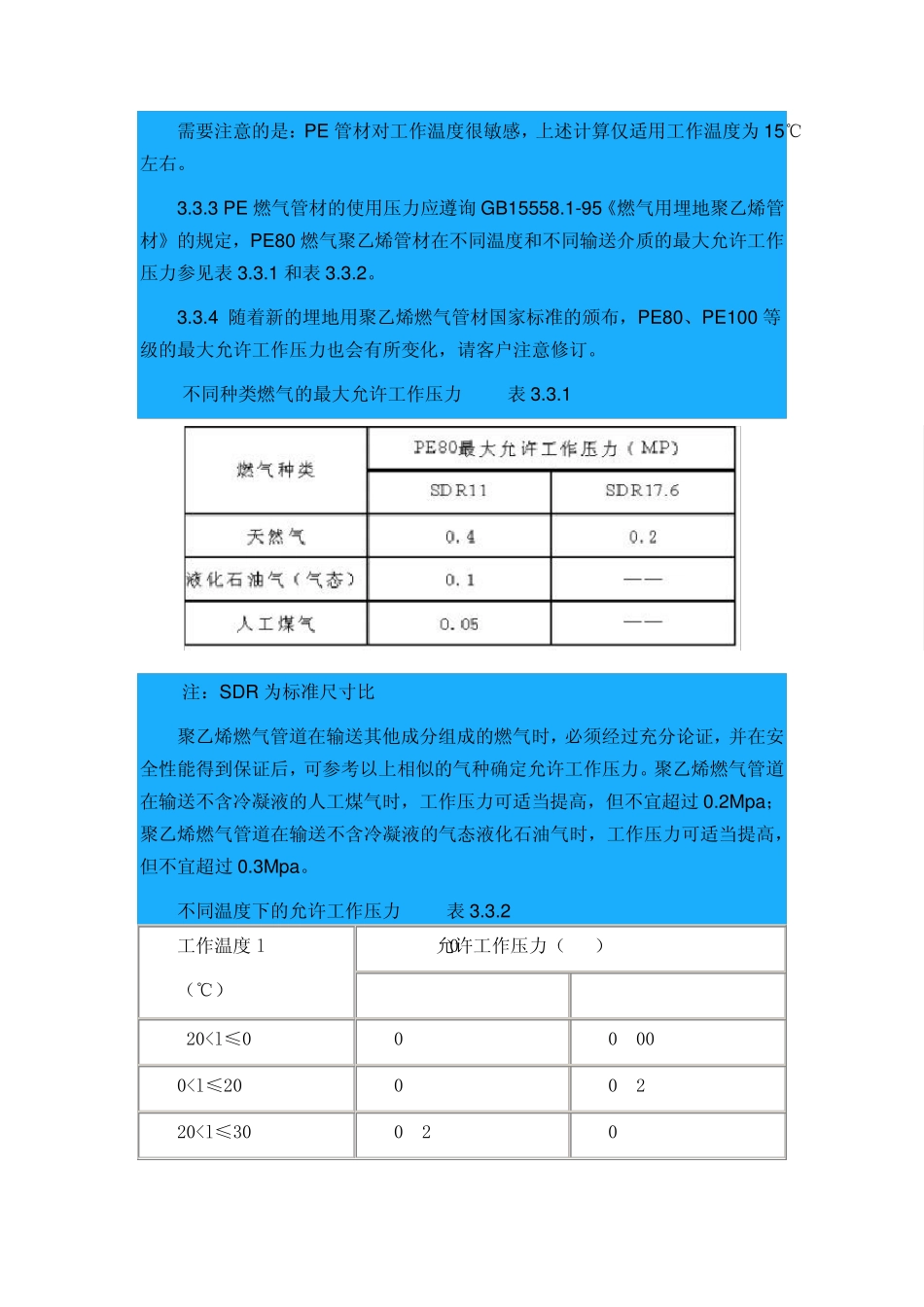

PE 管设计选型简述 2009-04-20 16:05:41| 分类： 工程设计|举报|字号 订阅 1 PE 管道特性 1.1 PE 管道柔韧性好，具有优异的抗冲击、抗磨损性能，耐冲击强度优于金属管道，在输送矿砂、泥浆时是钢管使用寿命的4 倍； 1.2 PE 管内壁较光滑，能显著提高介质流速，增大流量，与相同通径的金属管道相比，可输送更多的流量，节省动力消耗； 1.3 PE 管道采用熔接连接，无渗漏，不腐蚀，投入使用后续维护费用少； 1.4 PE 管道热膨胀系数较大，对温度比较敏感，通常使用温度不能超过40℃； 1.5 由于游离态的氯易与管材中的碳发生作用，加速氯对管材的老化破坏（一般在10 年以下），故在采用氯消毒的给水系统中，应选用与水接触的内壁不含碳添加剂的PE 给水管材和管件（如纯兰色管、管件或内壁为基础树脂）； 1.6 PE 管易切割、柔韧性和熔接的性能，使得带水、带压作业成为可能 2 PE 管常见用途 1 可广泛用于城镇燃气、供、排水系统； 2 可用于输送化工原料料液； 3 可用于输送泥浆、沙石流体； 4 可作为原有管线的内忖管使用 5 可作为电缆、光缆护套管使用。 3 PE 管道的工作压力 3.1 材料（参见表 2.1） 聚乙烯管道根据使用原料分为 PE80 与PE100 两种等级，分级步骤： 1 按照 GB/T 18252 确定材料的σLPL （在20℃、50 年的内水压下、置信度为 97.5%的长期静液压强度的置信下限）； 2 依据σLPL 换算出最小要求强度（MRS），将MRS 乘以10 得到材料的分级数。 3 依据材料类型（PE）和分级数对材料进行命名。 表2.1 材料的命名 σ LPL ，MPa MRS，MPa 材料分级数 材料命名 6.30—7.99 6.3 63 PE63 8.00—9.99 8.0 80 PE80 10.00—11.19 10.0 100 PE100 通常使用原料为 PE80 和PE100。 3.2 管系列： 允许使用根据GB/T 10798 规定的管系列推算出的任何标准尺寸比。给水和燃气常用系列见表2.2； 表2.2 常用 PE 管系列 给 水 燃 气 SDR11 SDR17 SDR26（PE80） SDR11 SDR17.6 SDR13.6 SDR21 SDR33（PE100） 3.3 管材的公称压力（PN） 3.3.1 设计应力 σs：在规定使用条件下的允许应力，其值为 σs=（MRS）/C C：管道总体（设计）系数，数值大于 1，通常给水取 1.25；燃气取 2.0 3.3.2 管材的公称压力（PN）按下式计算： PN = 2σs/（SDR-1） 需要注意的是：PE 管材对工作温度很敏感，上述计算仅适用工作温度为15℃左右。 3.3...
