实验一：定时器 1. 实验目的：利用定时器0，定时器1，定时2 实现4 盏流水灯 2. 实验内容 a,程序框图 定时器0： /************************************************** 计算公式：（256-X)*K*T=25 000us,定时器延时25ms, 预分频为K 为64，利用软件编程实现1s 脉冲输出，RB0 作为输出 ************************************************/ #include

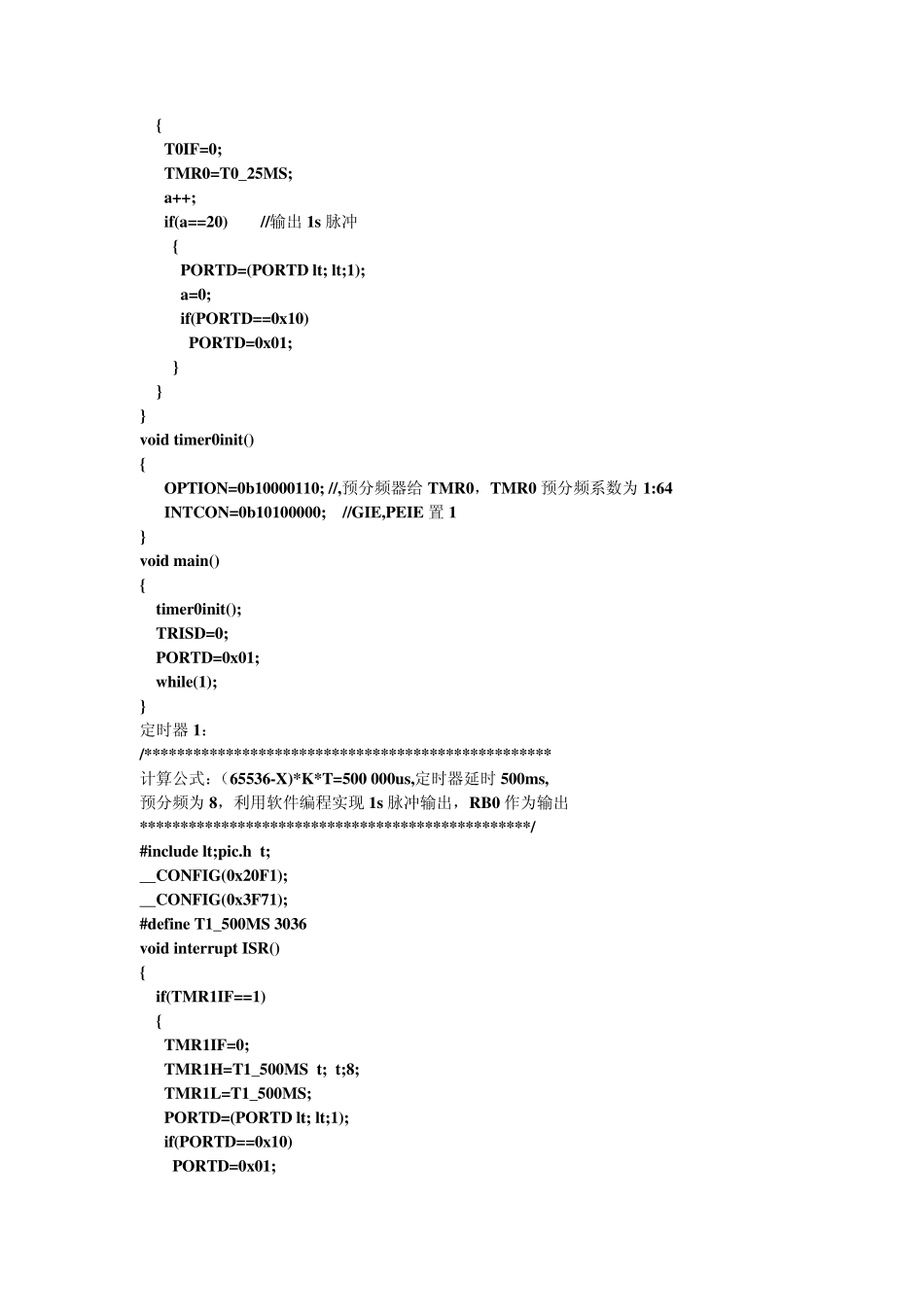

__CONFIG(0x20F1); __CONFIG(0x3F71); #define T0_25MS 61 char a=0; void interrupt ISR() { if(T0IF==1) 定时器1定时500MS 定时器0定时50MS、定时器1 定时器2定时50MS 时间到？ 时间到？ 时间到？ a 的值加 1 led 灯循环左移一位 a 的值加 1 a=20?a=10?a=0,led 灯循环左移一位 a=0,led 灯循环左移一位 开始 开始 开始 { T0IF=0; TMR0=T0_25MS; a++; if(a==20) //输出1s 脉冲 { PORTD=(PORTD<<1); a=0; if(PORTD==0x10) PORTD=0x01; } } } void timer0init() { OPTION=0b10000110; //,预分频器给TMR0，TMR0 预分频系数为 1:64 INTCON=0b10100000; //GIE,PEIE 置 1 } void main() { timer0init(); TRISD=0; PORTD=0x01; while(1); } 定时器1： /************************************************** 计算公式：（65536-X)*K*T=500 000us,定时器延时 500ms, 预分频为 8，利用软件编程实现 1s 脉冲输出，RB0 作为输出 ************************************************/ #include __CONFIG(0x20F1); __CONFIG(0x3F71); #define T1_500MS 3036 void interrupt ISR() { if(TMR1IF==1) { TMR1IF=0; TMR1H=T1_500MS>>8; TMR1L=T1_500MS; PORTD=(PORTD<<1); if(PORTD==0x10) PORTD=0x01; } } void timer1init() { TMR1H=T1_500MS>>8; TMR1L=T1_500MS; TMR1IE=1; INTCON=0b11000000; //GIE,PEIE 置1 T1CON=0b00110001;; //TMR1 预分频系数为 1:8 } void main() { timer1init(); TRISD=0; PORTD=0x01; while(1); } 定时器 2： /************************************************** 计算公式：（PR2+1)*K1*K2*T=50 000us,定时器延时 50ms, 预分频为 K1 为 16，后分频器 K2 为 15 利用软件编程实现 1s 脉冲输出，RB0 作为输出 ************************************************/ #include __CONFIG(0x20F1); __CONFIG(...
