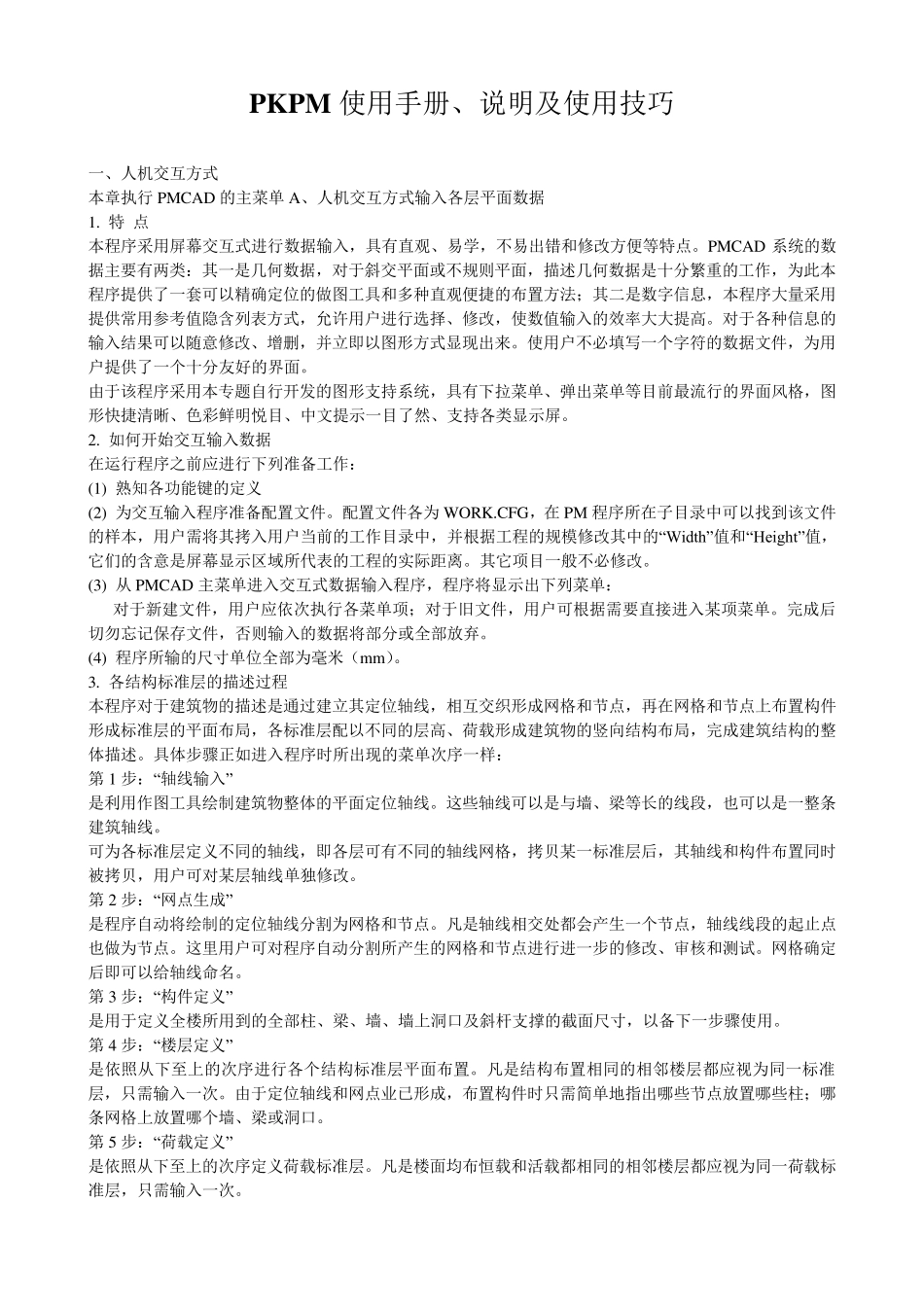

PKPM 使用手册、说明及使用技巧 一、人机交互方式 本章执行 PMCAD 的主菜单 A、人机交互方式输入各层平面数据 1. 特 点 本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。PMCAD 系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。 由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。 2. 如何开始交互输入数据 在运行程序之前应进行下列准备工作： (1) 熟知各功能键的定义 (2) 为交互输入程序准备配置文件。配置文件各为 WORK.CFG，在 PM 程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。其它项目一般不必修改。 (3) 从 PMCAD 主菜单进入交互式数据输入程序，程序将显示出下列菜单： 对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。 (4) 程序所输的尺寸单位全部为毫米（mm）。 3. 各结构标准层的描述过程 本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。具体步骤正如进入程序时所出现的菜单次序一样： 第 1 步：“轴线输入” 是利用作图工具绘制建筑物整体的平面定位轴线。这些轴线可以是与墙、梁等长的线段，也可以是一整条建筑轴线。 可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。 第 2 步：“网点生成” 是程序自动将绘制的定位轴线分割为网格和节点。凡是轴线相交处都会产生一个节点，轴线...
