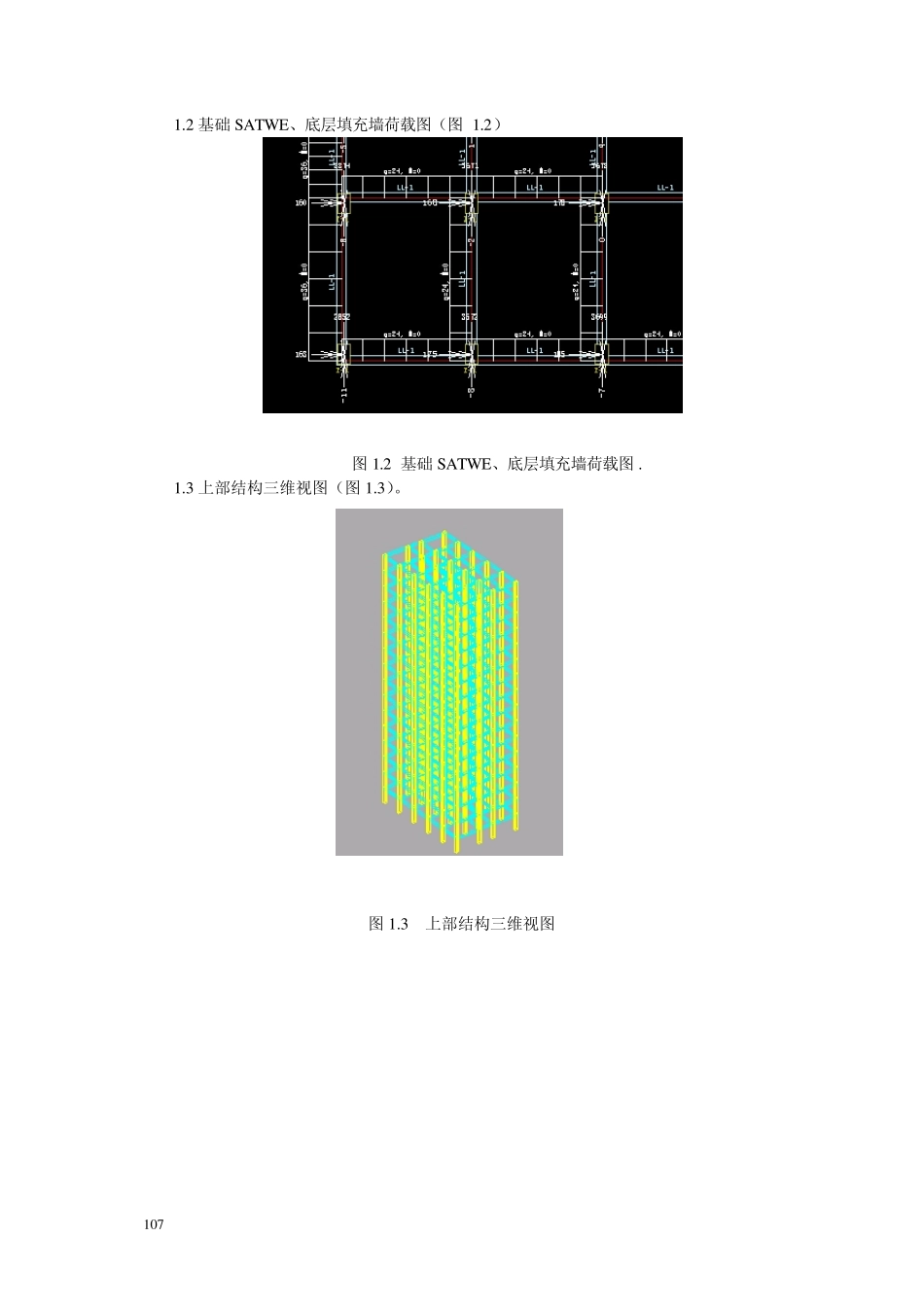

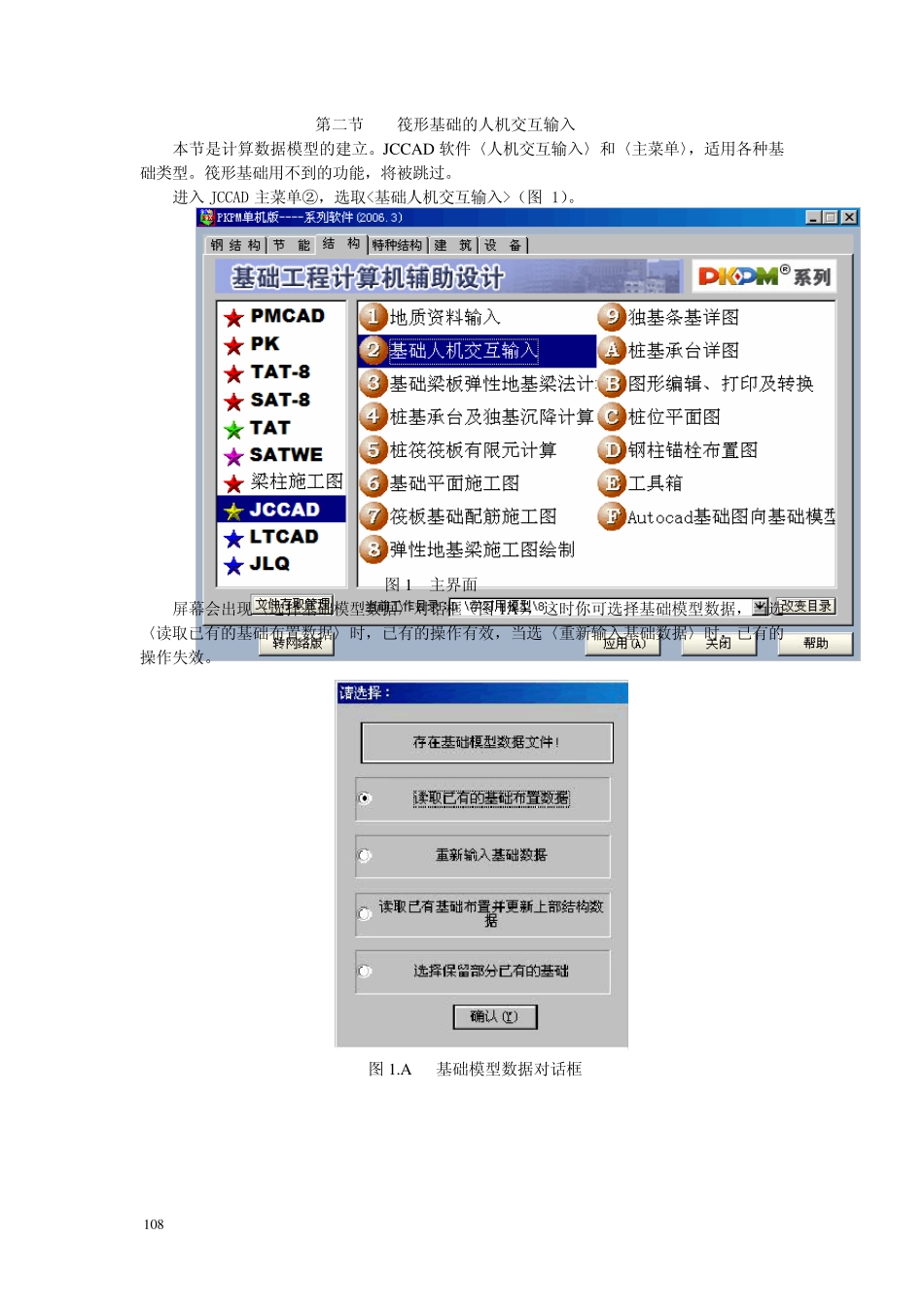

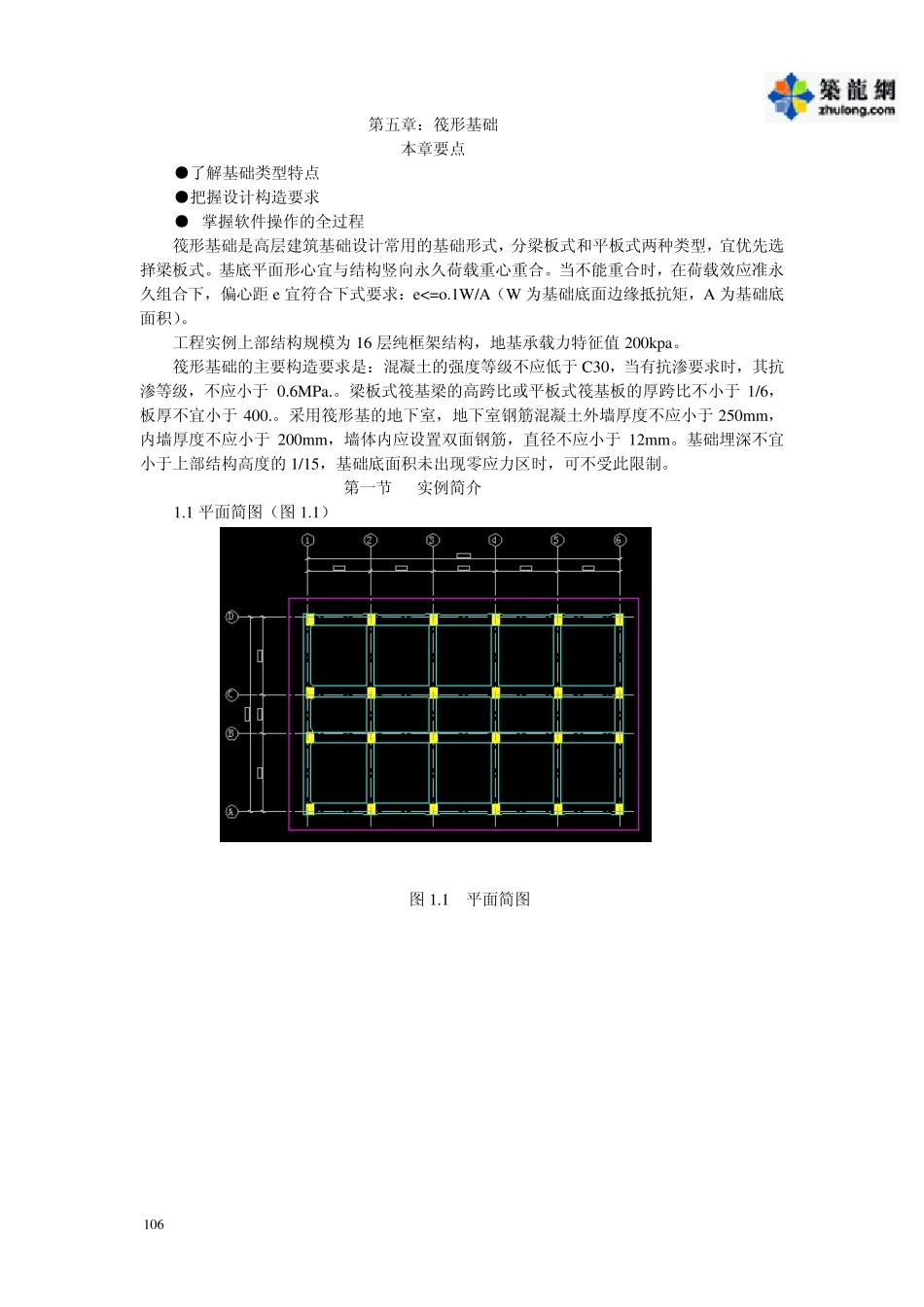

第五章：筏形基础 本章要点 ●了解基础类型特点 ●把握设计构造要求 ● 掌握软件操作的全过程 筏形基础是高层建筑基础设计常用的基础形式，分梁板式和平板式两种类型，宜优先选择梁板式。基底平面形心宜与结构竖向永久荷载重心重合。当不能重合时，在荷载效应准永久组合下，偏心距 e 宜符合下式要求：e<=o.1W/A（W 为基础底面边缘抵抗矩，A 为基础底面积）。 工程实例上部结构规模为 16 层纯框架结构，地基承载力特征值 200kpa。 筏形基础的主要构造要求是：混凝土的强度等级不应低于 C30，当有抗渗要求时，其抗渗等级，不应小于 0.6MPa.。梁板式筏基梁的高跨比或平板式筏基板的厚跨比不小于 1/6，板厚不宜小于 400.。采用筏形基的地下室，地下室钢筋混凝土外墙厚度不应小于 250mm，内墙厚度不应小于 200mm，墙体内应设置双面钢筋，直径不应小于 12mm。基础埋深不宜小于上部结构高度的 1/15，基础底面积未出现零应力区时，可不受此限制。 第一节 实例简介 1.1 平面简图（图 1.1） 图 1.1 平面简图 1061.2 基础SATW E、底层填充墙荷载图（图 1.2） 图 1.2 基础SATW E、底层填充墙荷载图 . 1.3 上部结构三维视图（图 1.3）。 图 1.3 上部结构三维视图 107第二节 筏形基础的人机交互输入 本节是计算数据模型的建立。JCCAD 软件〈人机交互输入〉和〈主菜单〉，适用各种基础类型。筏形基础用不到的功能，将被跳过。 进入JCCAD 主菜单②，选取<基础人机交互输入>（图 1）。 图 1 主界面 屏幕会出现〈选择基础模型数据〉对话框（图 1A），这时你可选择基础模型数据，当选〈读取已有的基础布置数据〉时，已有的操作有效，当选〈重新输入基础数据〉时，已有的操作失效。 图 1.A 基础模型数据对话框 108同时屏幕右侧显示主菜单（图2 ）。有肋筏形基础需要进入的菜单项为：地质资料、参数输入、荷载输入、上部构件、筏板、地基梁等。无肋筏形基础需要进入的菜单项为：地质资料、参数输入、荷载输入、上部构件、筏板、板带等。 图2 主菜单 2 .1 点击〈地质资料〉，屏幕显示〈地质资料〉菜单（图2 .1 ）。用于地质资料网格与基础平面网格对位。 图2 .1 地质资料菜单 2 .1 .1 点击〈打开资料〉，屏幕显示〈地质资料数据〉对话框（图2 .1 .1 ），选择打开。 图2 .1 .1 地质资料数据对话框 1 0 9 2 .1 .2 点击〈平移对位〉与〈旋转对位〉可调整地质资料网格的位置。最...
