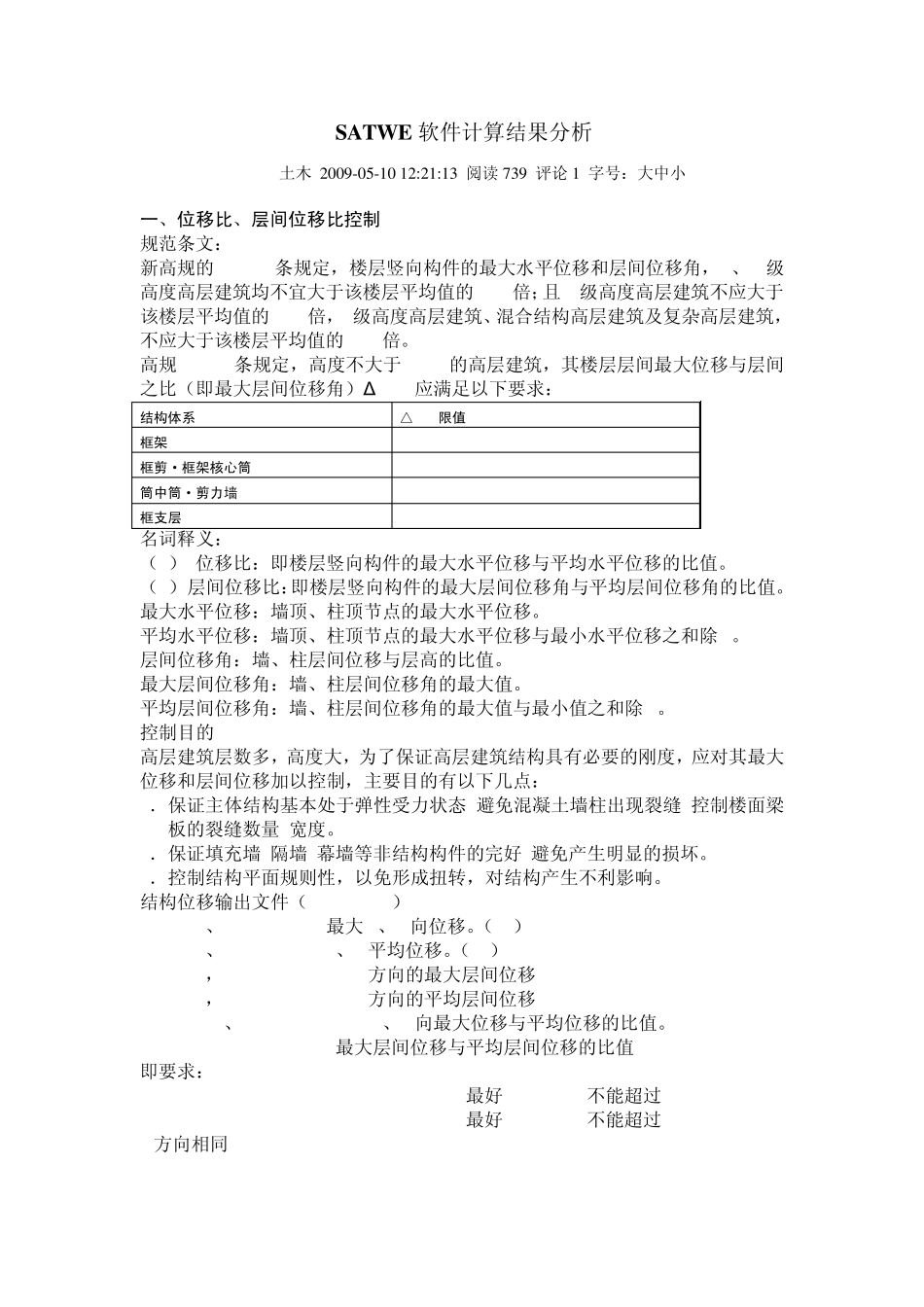

SATW E 软件计算结果分析 土木 2009-05-10 12:21:13 阅读739 评论1 字号：大中小 一、位移比、层间位移比控制 规范条文： 新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且 A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。 高规4.6.3条规定，高度不大于 150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δ u/h应满足以下要求： 结构体系 △u/h限值 框架 1/550 框剪·框架核心筒 1/800 筒中筒·剪力墙 1/1000 框支层 1/1000 名词释义： （1） 位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。 （2） 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。 最大水平位移：墙顶、柱顶节点的最大水平位移。 平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除 2。 层间位移角：墙、柱层间位移与层高的比值。 最大层间位移角：墙、柱层间位移角的最大值。 平均层间位移角：墙、柱层间位移角的最大值与最小值之和除 2。 控制目的: 高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点： 1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。 2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。 3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。 结构位移输出文件（WDISP.OUT） Max-(X)、Max-(Y)----最大X、Y向位移。（mm） Ave-(X)、Ave-(Y)----X、Y平均位移。（mm） Max-Dx ，Max-Dy : X,Y方向的最大层间位移 Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移 Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。 Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值 即要求： Ratio-(X)= Max-(X)/ Ave-(X) 最好<1.2 不能超过 1.5 Ratio-Dx= Max-Dx/ Ave-Dx 最好<1.2 不能超过 1.5 Y方向相同 电算结果的判别与调整要点: 1．若位移比（层间位移比）超过 1.2，则需要在总信息参数设置中考虑双向地震作用； 2．验算位移比需要考虑偶然偏心作用，验算层间位移角则不需要考虑偶然偏心； 3．验算位移比应选择强制刚性楼...
