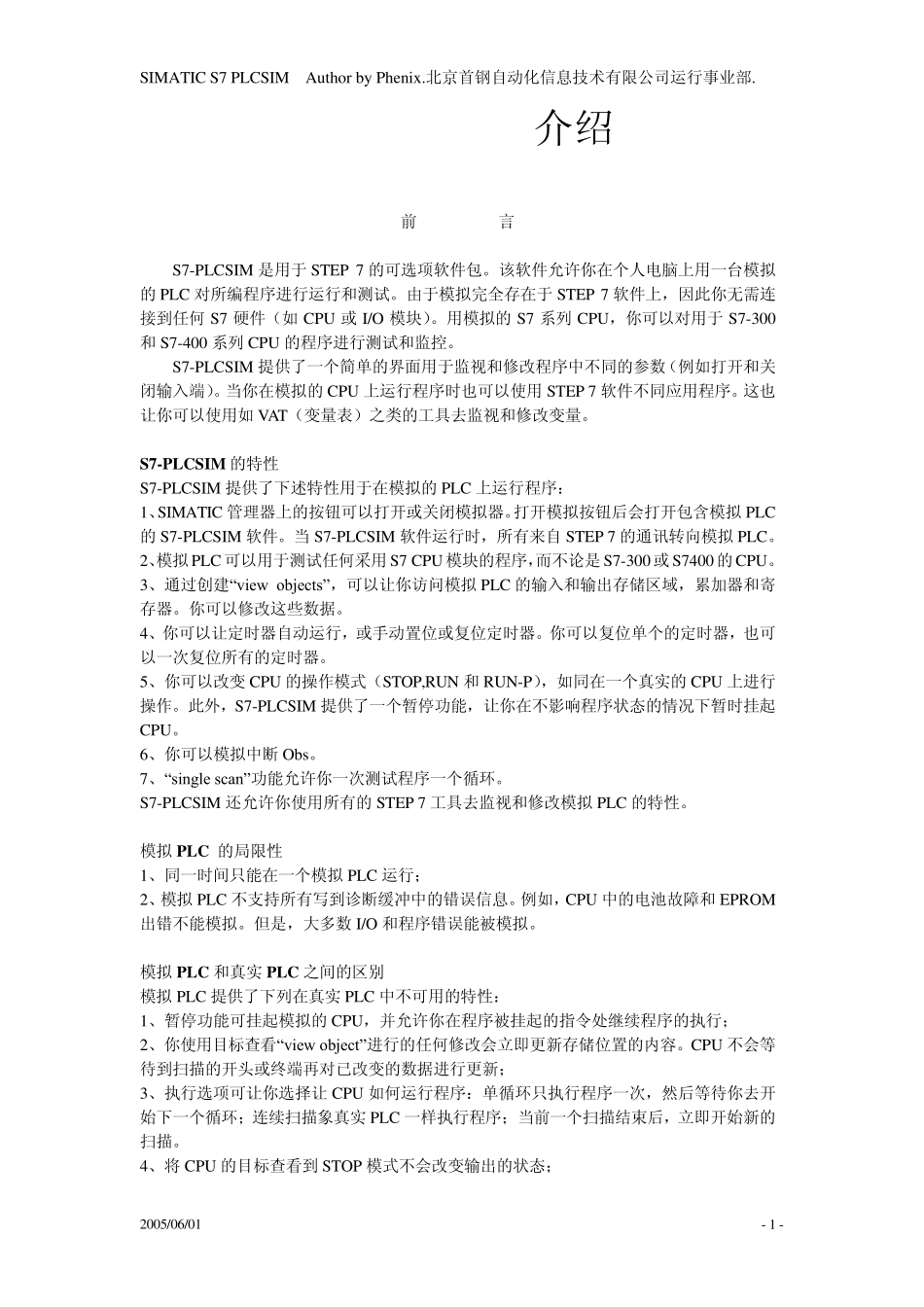

SIMATIC S7 PLCSIM Au thor by Phenix .北京首钢自动化信息技术有限公司运行事业部. 2005/06/01 - 1 - PLCSIM V5.3介绍 前 言 S7-PLCSIM 是用于STEP 7 的可选项软件包。该软件允许你在个人电脑上用一台模拟的PLC 对所编程序进行运行和测试。由于模拟完全存在于STEP 7 软件上，因此你无需连接到任何S7 硬件（如CPU 或I/O 模块）。用模拟的S7 系列CPU，你可以对用于S7-300和S7-400 系列CPU 的程序进行测试和监控。 S7-PLCSIM 提供了一个简单的界面用于监视和修改程序中不同的参数（例如打开和关闭输入端）。当你在模拟的CPU 上运行程序时也可以使用STEP 7 软件不同应用程序。这也让你可以使用如VAT（变量表）之类的工具去监视和修改变量。 S7-PLCSIM 的特性 S7-PLCSIM 提供了下述特性用于在模拟的PLC 上运行程序： 1、SIMATIC 管理器上的按钮可以打开或关闭模拟器。打开模拟按钮后会打开包含模拟PLC的S7-PLCSIM 软件。当S7-PLCSIM 软件运行时，所有来自STEP 7 的通讯转向模拟PLC。 2、模拟PLC 可以用于测试任何采用S7 CPU 模块的程序，而不论是S7-300 或S7400 的CPU。 3、通过创建“view objects”，可以让你访问模拟PLC 的输入和输出存储区域，累加器和寄存器。你可以修改这些数据。 4、你可以让定时器自动运行，或手动置位或复位定时器。你可以复位单个的定时器，也可以一次复位所有的定时器。 5、你可以改变CPU 的操作模式（STOP,RUN 和RUN-P），如同在一个真实的CPU 上进行操作。此外，S7-PLCSIM 提供了一个暂停功能，让你在不影响程序状态的情况下暂时挂起CPU。 6、你可以模拟中断 Obs。 7、“single scan”功能允许你一次测试程序一个循环。 S7-PLCSIM 还允许你使用所有的STEP 7 工具去监视和修改模拟PLC 的特性。 模拟PLC 的局限性 1、同一时间只能在一个模拟PLC 运行； 2、模拟PLC 不支持所有写到诊断缓冲中的错误信息。例如，CPU 中的电池故障和EPROM出错不能模拟。但是，大多数I/O 和程序错误能被模拟。 模拟PLC 和真实 PLC 之间的区别 模拟PLC 提供了下列在真实 PLC 中不可用的特性： 1、暂停功能可挂起模拟的CPU，并允许你在程序被挂起的指令处继续程序的执行； 2、你使用目标查看“view object”进行的任何修改会立即更新存储位置的内容。CPU 不会等待到扫描的开头或终端再对已改变的数据进行更新； 3、执行选项可让你选择让CPU 如何运行程...
