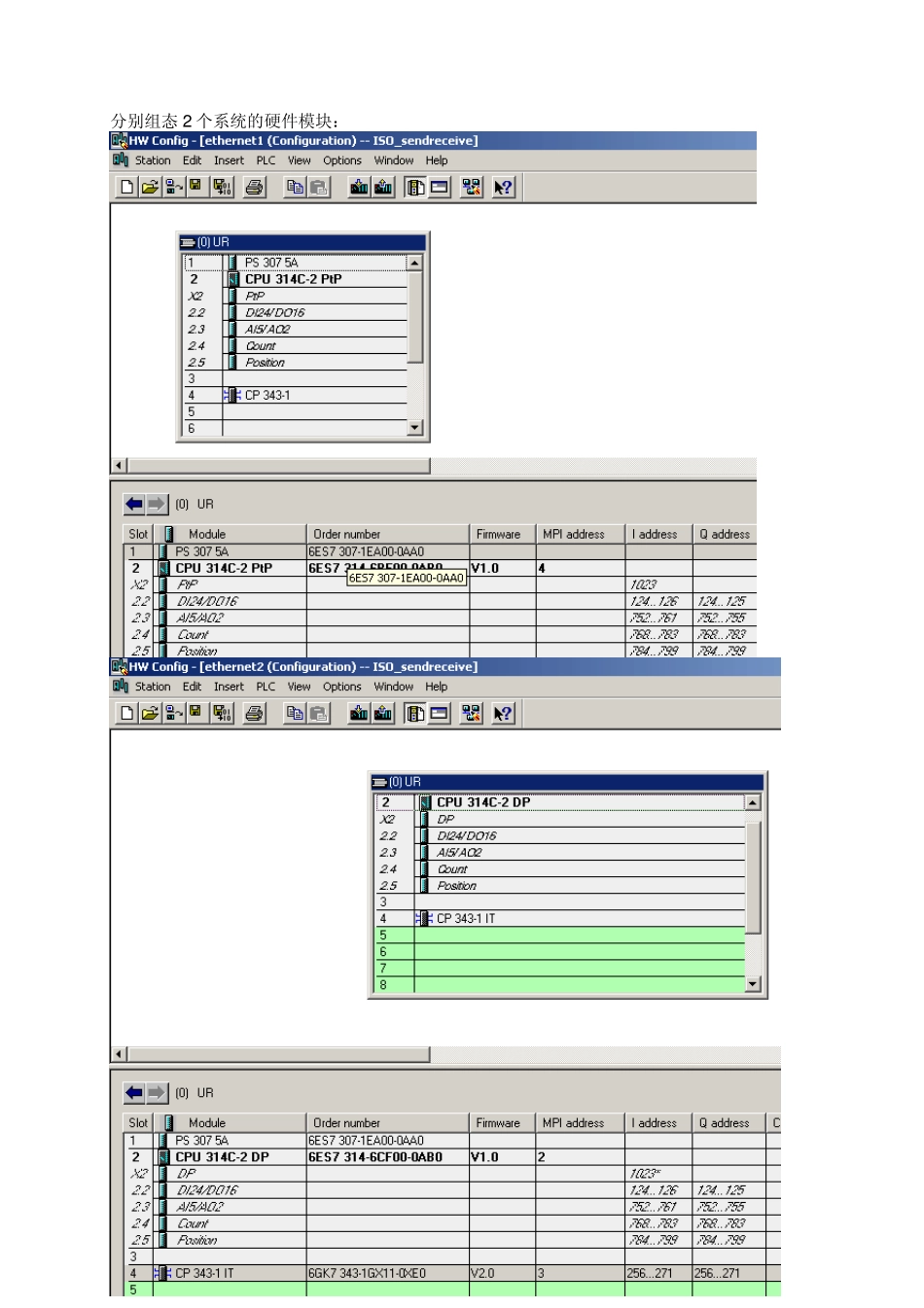

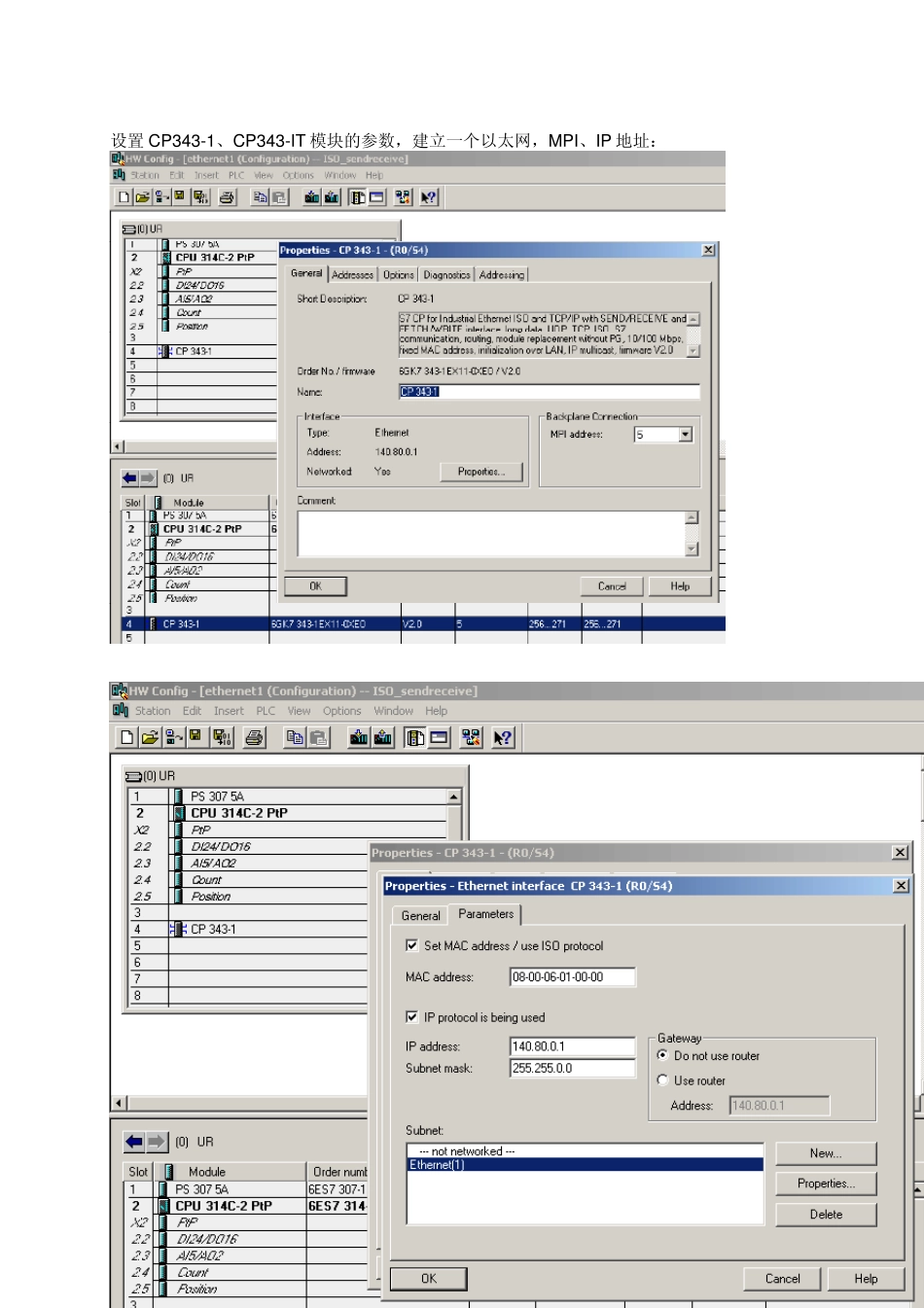

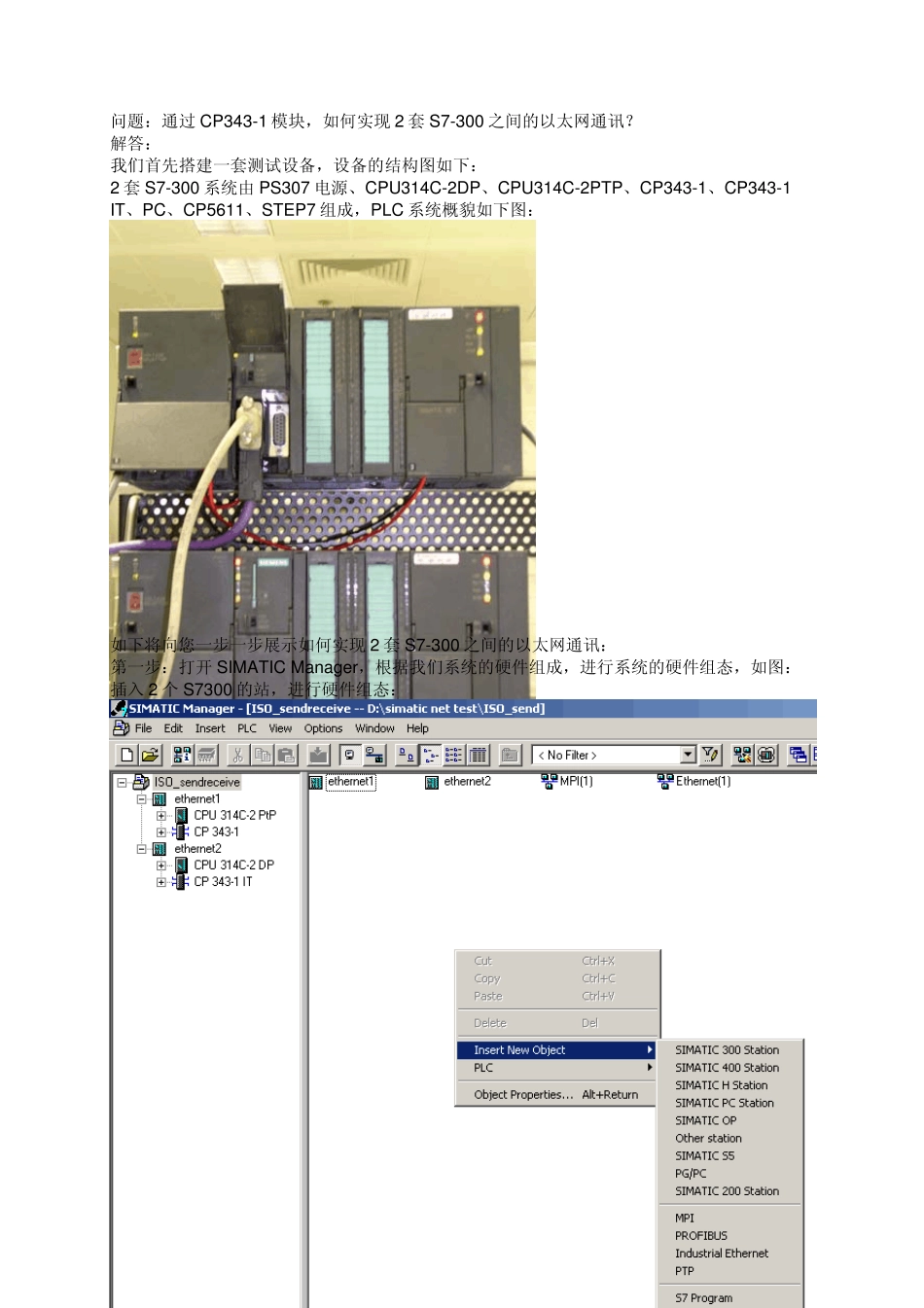

问题：通过CP343-1 模块，如何实现2 套S7-300 之间的以太网通讯？ 解答： 我们首先搭建一套测试设备，设备的结构图如下： 2 套S7-300 系统由PS307 电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7 组成，PLC 系统概貌如下图： 如下将向您一步一步展示如何实现2 套S7-300 之间的以太网通讯： 第一步：打开 SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图： 插入 2 个 S7300 的站，进行硬件组态： 分别组态2 个系统的硬件模块： 设置CP343-1、CP343-IT 模块的参数，建立一个以太网，MPI、IP 地址： 组态完2 套系统的硬件模块后，分别进行下载，然后点击 Netw ork Configration 按钮，打开系统的网络组态窗口 NetPro，选中 CPU314，如下图： 在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为 ISO-on-TCP connection 或 TCP connection 或 UDP connection 或 ISO Transport connection，如下图： 点击OK 后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定： 当2 套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP 的下载图示： 到此为止，系统的硬件组态和网络配置已经完成。下面进行系统的软件编制，在SIMATIC Manager 界面中，分别在CPU314C-2PTP、CPU314C-2DP 中插入 OB35 定时中断程序块和数据块 DB1，DB2，并在两个 OB35 中调用 FC5（AG_Send）和FC6（AG_Recv ）程序块，如下图： 创建DB1、DB2 数据块，如下图： 2 套控制程序已经编制完成，分别下载到 CPU 当中，将 CPU 状态切换至运行状态，就可以实现 S7-300 之间的以太网通讯了。 如下界面说明了将 CPU314C-2DP 的 DB1 中的数据发送到 CPU314C-2PTP 的 DB2 中的监视界面： a． 选择 Data View ，切换到数据监视状态： b． CPU314C-2DP 的 DB1 中发送出去的数据： c． CPU314C-2PTP 的 DB2 中接收到的数据
