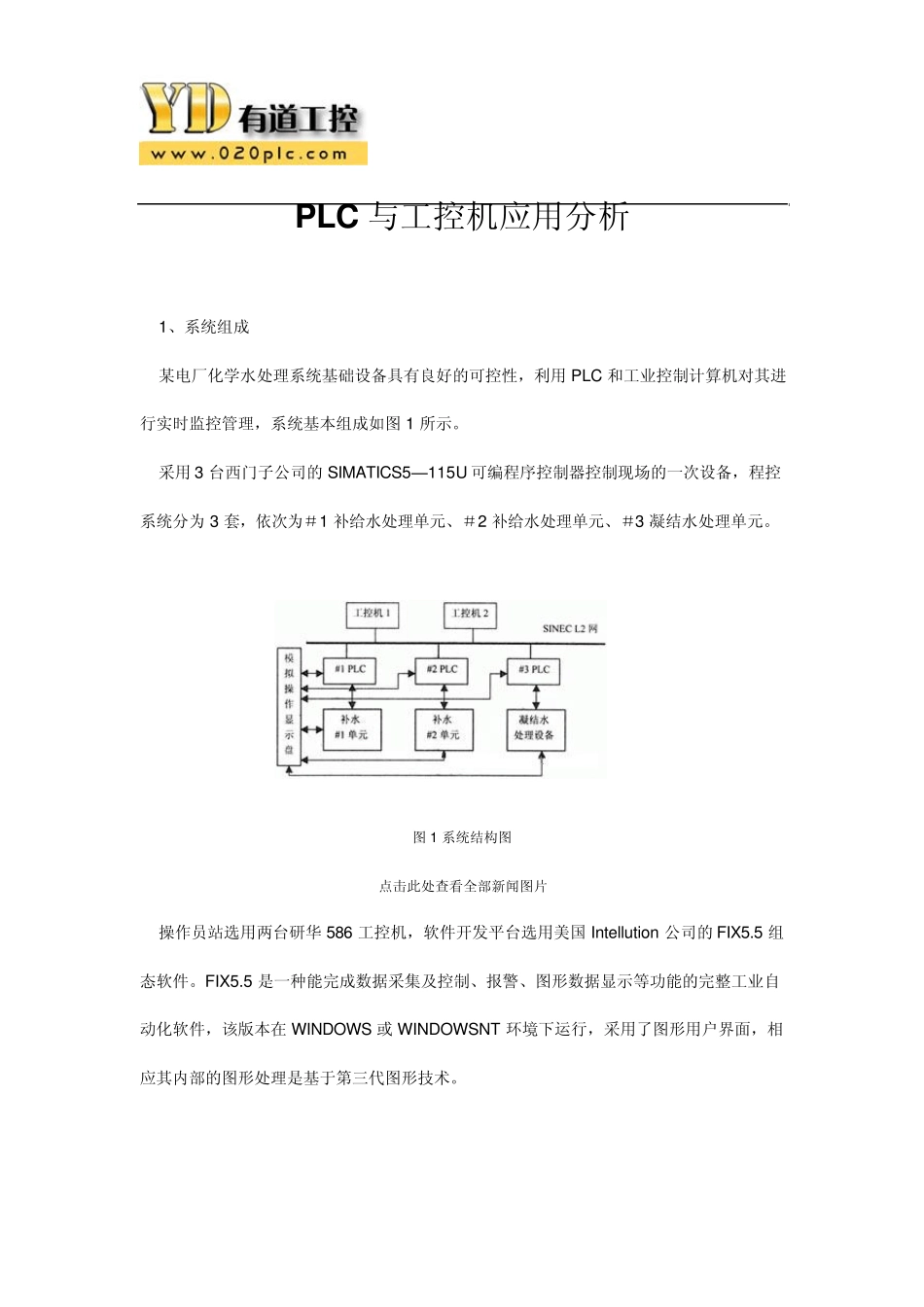

PLC与工控机应用分析_第1页
1/6

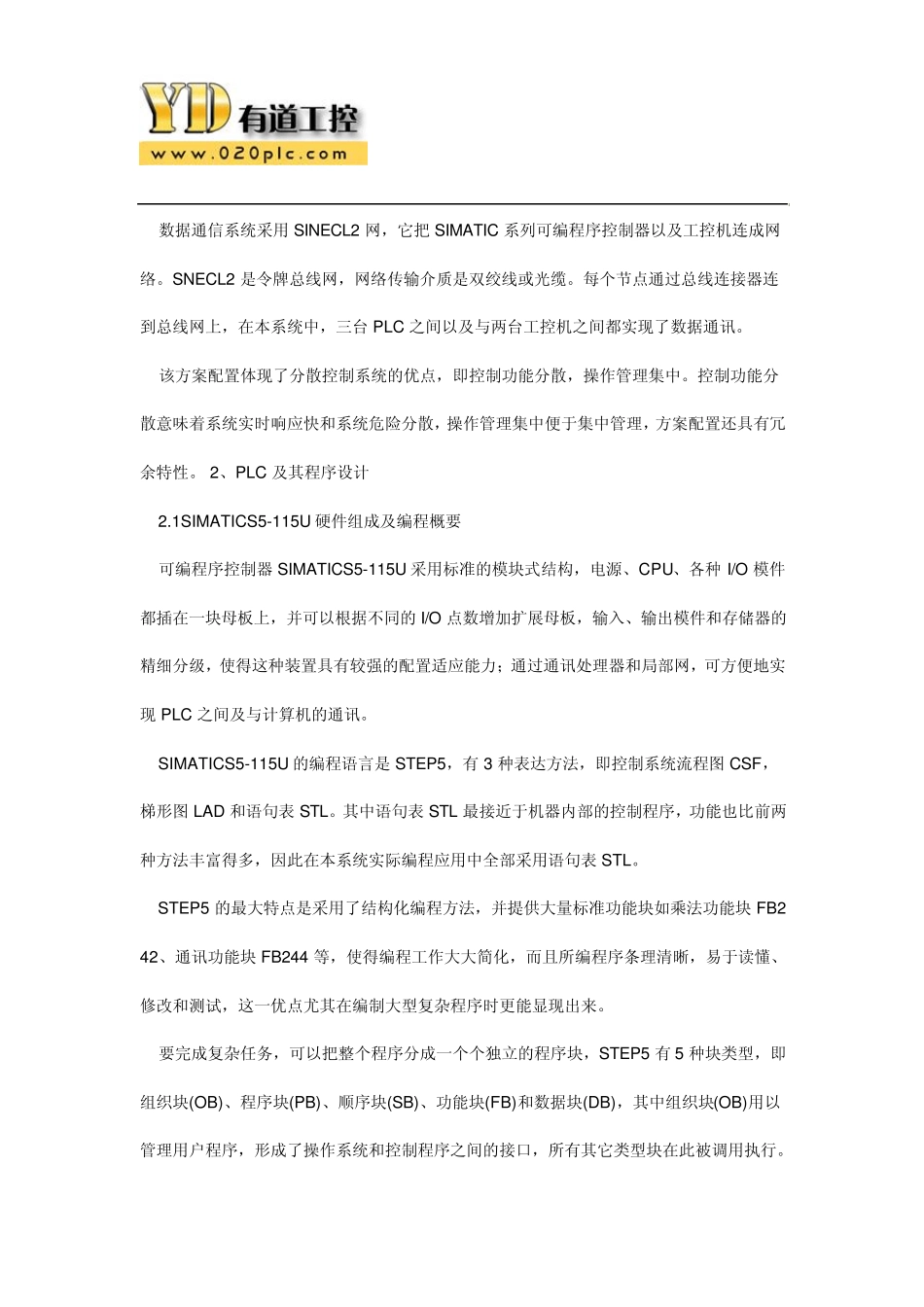

PLC与工控机应用分析_第2页
2/6

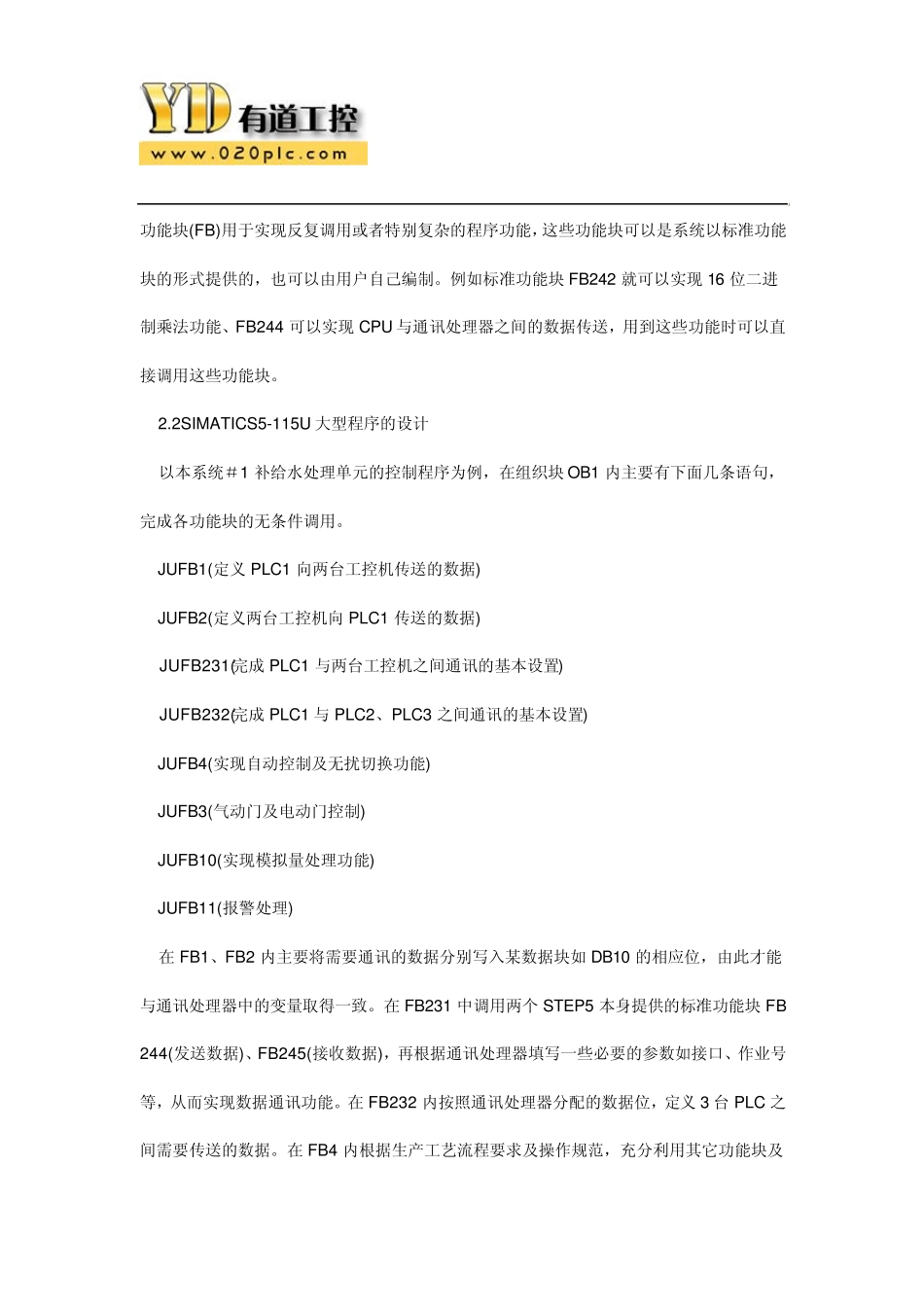

PLC与工控机应用分析_第3页
3/6
PLC 与工控机应用分析 1、系统组成 某电厂化学水处理系统基础设备具有良好的可控性,利用PLC 和工业控制计算机对其进行实时监控管理,系统基本组成如图 1 所示。 采用3 台西门子公司的 SIMATICS5—115U 可编程序控制器控制现场的一次设备,程控系统分为 3 套,依次为#1 补给水处理单元、#2 补给水处理单元、#3 凝结水处理单元。 图 1 系统结构图 点击此处查看全部新闻图片 操作员站选用两台研华 586 工控机,软件开发平台选用美国 Intellu tion 公司的 FIX5.5 组态软件。FIX5.5 是一种能完成数据采集及控制、报警、图形数据显示等功能的完整工业自动化软件,该版本在 WINDOWS 或 WINDOWSNT 环境下运行,采用了图形用户界面,相应其内部的图形处理是基于第三代图形技术。 数据通信系统采用SINECL2 网,它把SIMATIC 系列可编程序控制器以及工控机连成网络。SNECL2 是令牌总线网,网络传输介质是双绞线或光缆。每个节点通过总线连接器连到总线网上,在本系统中,三台PLC 之间以及与两台工控机之间都实现了数据通讯。 该方案配置体现了分散控制系统的优点,即控制功能分散,操作管理集中。控制功能分散意味着系统实时响应快和系统危险分散,操作管理集中便于集中管理,方案配置还具有冗余特性。 2、PLC 及其程序设计 2.1SIMATICS5-115U 硬件组成及编程概要 可编程序控制器SIMATICS5-115U 采用标准的模块式结构,电源、CPU、各种 I/O 模件都插在一块母板上,并可以根据不同的I/O 点数增加扩展母板,输入、输出模件和存储器的精细分级,使得这种装置具有较强的配置适应能力;通过通讯处理器和局部网,可方便地实现PLC 之间及与计算机的通讯。 SIMATICS5-115U 的编程语言是STEP5,有3 种表达方法,即控制系统流程图 CSF,梯形图 LAD 和语句表 STL。其中语句表 STL 最接近于机器内部的控制程序,功能也比前两种方法丰富得多,因此在本系统实际编程应用中全部采用语句表 STL。 STEP5 的最大特点是采用了结构化编程方法,并提供大量标准功能块如乘法功能块 FB242、通讯功能块 FB244 等,使得编程工作大大简化,而且所编程序条理清晰,易于读懂、修改和测试,这一优点尤其在编制大型复杂程序时更能显现出来。 要完成复杂任务,可以把整个程序分成一个个独立的程序块,STEP5 有5 种块类型,即组织块(OB)、程序块(PB)、顺序块(SB)、功能块(FB)和数据块(DB),其中组织块(OB)用以管理用户程...
