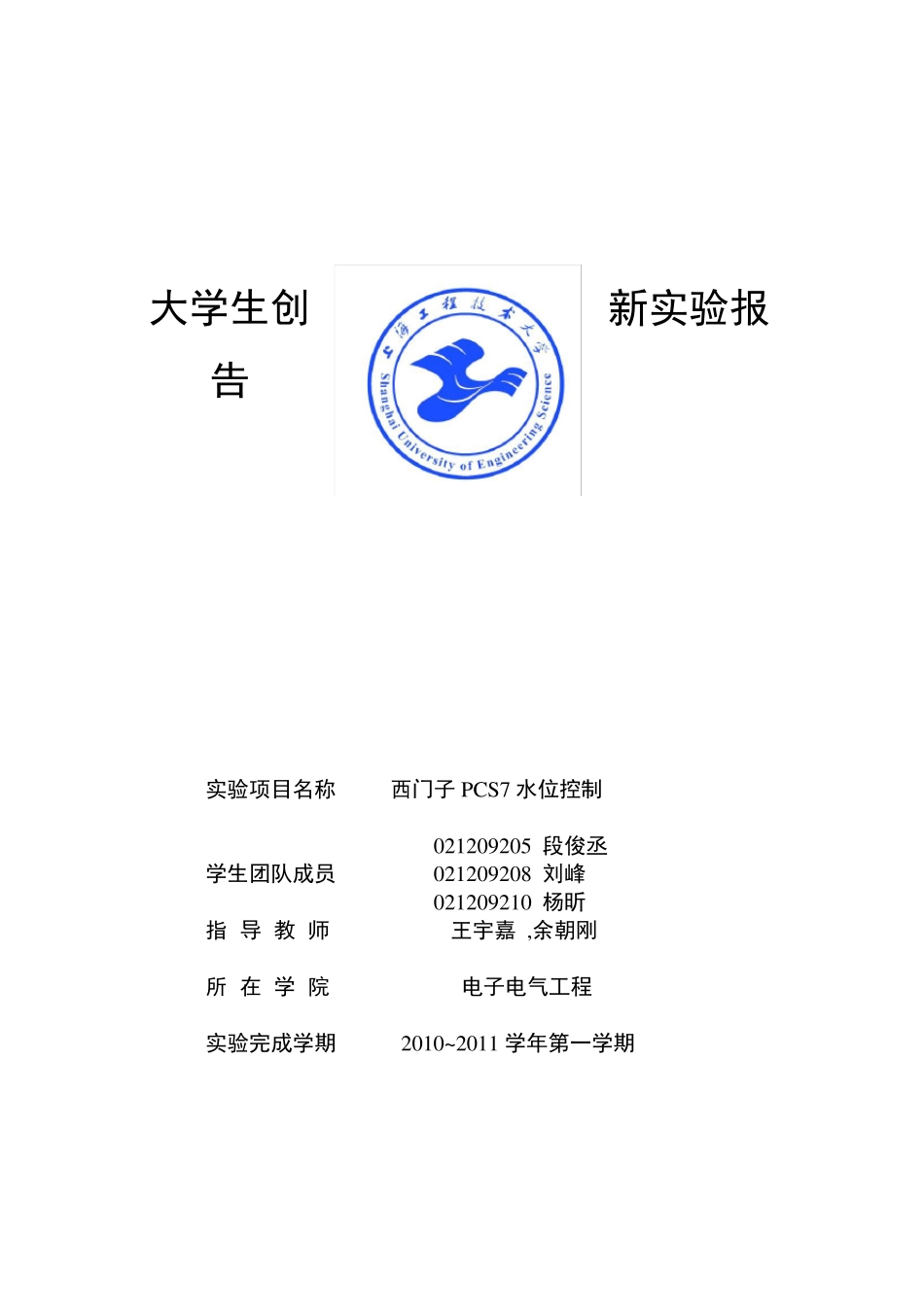

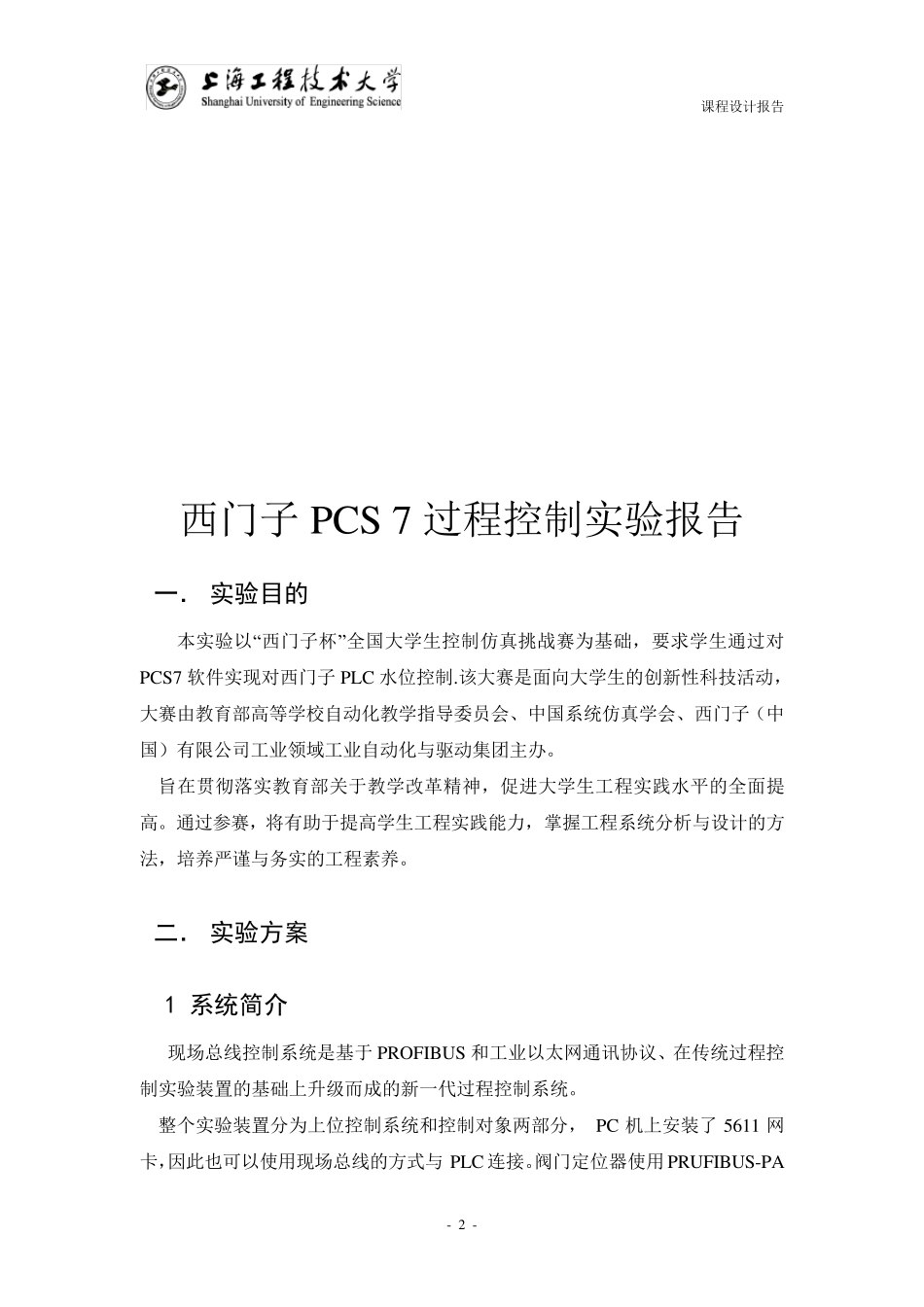

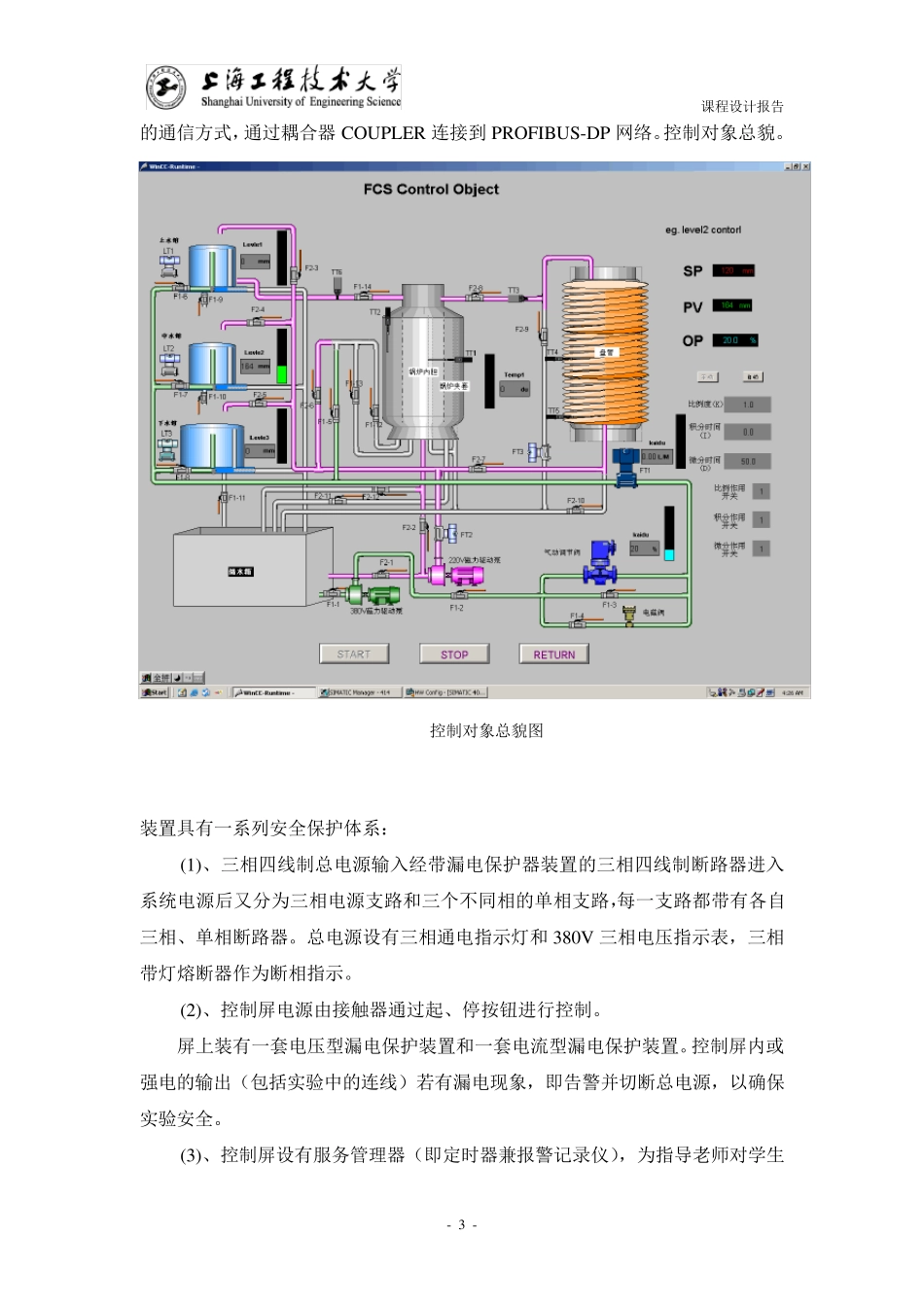

大学生创新实验报告 实验项目名称 西门子PCS7 水位控制 021209205 段俊丞 学生团队成员 021209208 刘峰 021209210 杨昕 指导教师 王宇嘉 ,余朝刚 所在学院 电子电气工程 实验完成学期 2010~2011 学年第一学期 课程设计报告 - 2 - 西门子PCS 7 过程控制实验报告 一． 实验目的 本实验以“西门子杯”全国大学生控制仿真挑战赛为基础，要求学生通过对PCS7 软件实现对西门子PLC 水位控制.该大赛是面向大学生的创新性科技活动，大赛由教育部高等学校自动化教学指导委员会、中国系统仿真学会、西门子（中国）有限公司工业领域工业自动化与驱动集团主办。 旨在贯彻落实教育部关于教学改革精神，促进大学生工程实践水平的全面提高。通过参赛，将有助于提高学生工程实践能力，掌握工程系统分析与设计的方法，培养严谨与务实的工程素养。 二． 实验方案 1 系统简介 现场总线控制系统是基于 PROFIBU S 和工业以太网通讯协议、在传统过程控制实验装置的基础上升级而成的新一代过程控制系统。 整个实验装置分为上位控制系统和控制对象两部分， PC 机上安装了 5611 网卡，因此也可以使用现场总线的方式与 PLC 连接。阀门定位器使用PRU FIBU S-PA 课程设计报告 - 3 - 的通信方式，通过耦合器COU PLER 连接到PROFIBU S-DP 网络。控制对象总貌。 控制对象总貌图 装置具有一系列安全保护体系： (1)、三相四线制总电源输入经带漏电保护器装置的三相四线制断路器进入系统电源后又分为三相电源支路和三个不同相的单相支路，每一支路都带有各自三相、单相断路器。总电源设有三相通电指示灯和 380V 三相电压指示表，三相带灯熔断器作为断相指示。 (2)、控制屏电源由接触器通过起、停按钮进行控制。 屏上装有一套电压型漏电保护装置和一套电流型漏电保护装置。控制屏内或强电的输出（包括实验中的连线）若有漏电现象，即告警并切断总电源，以确保实验安全。 (3)、控制屏设有服务管理器（即定时器兼报警记录仪），为指导老师对学生 课程设计报告 - 4 - 实验技能的考核提供一个统一的标准。 (4)、各种电源及各种仪表均有可靠的保护功能。 (5)、实验强电接线插头采用封闭式结构，防止触电事故的发生。 (6)、强、弱电连线插头采用不同的结构插头，以防止强弱电用电插头的混淆。 系统有几个特点 1. 被控参数全面,涵盖了连续性工业生产过程中的液位、压力、流量及温度等典型参数。 2. 本装置由控...
