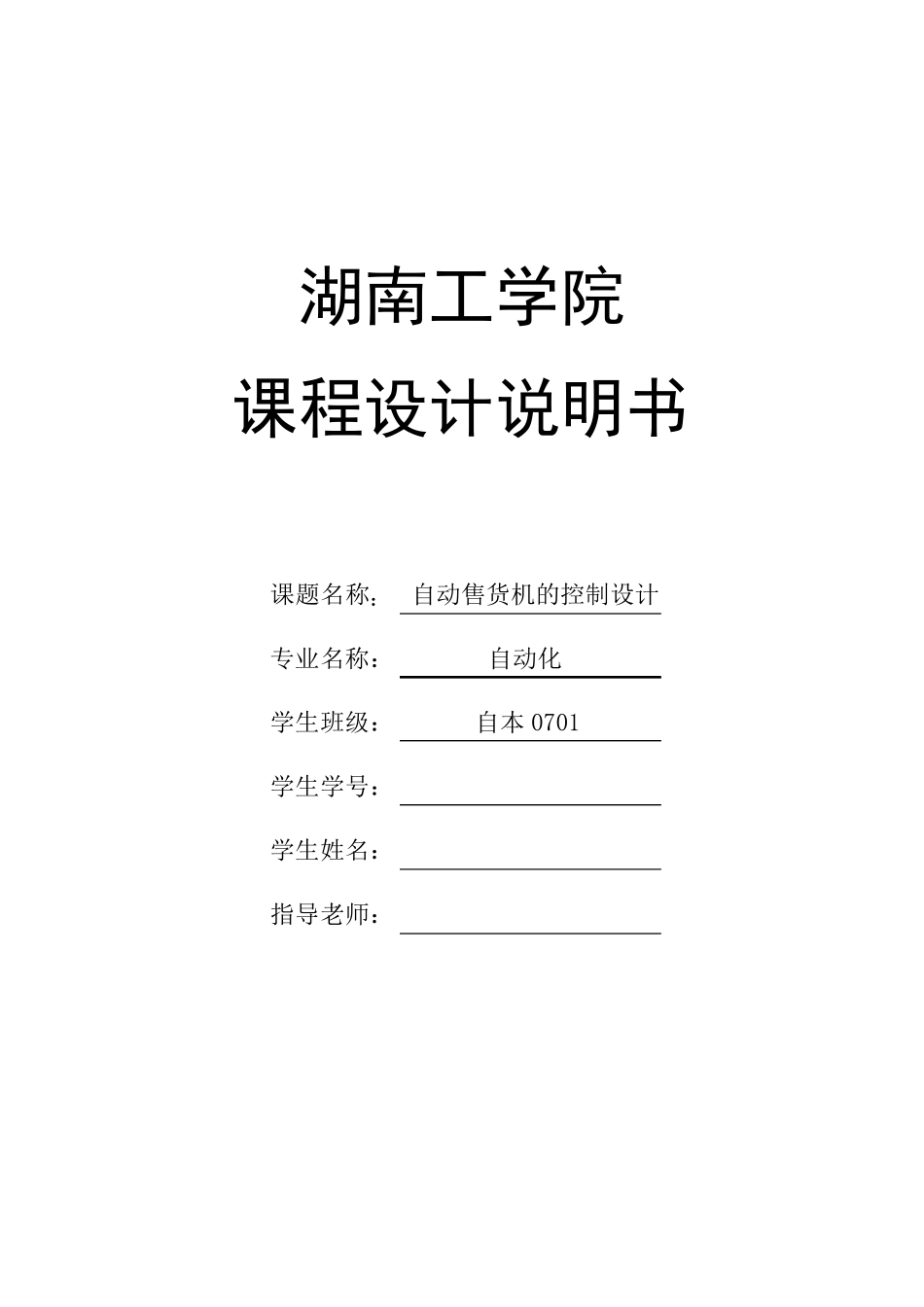

湖南工学院 课程设计说明书 课题名称： 自动售货机的控制设计 专业名称： 自动化 学生班级： 自本 0701 学生学号： ********* 学生姓名： * * 指导老师： *** 课程设计任务书 自动售货机的控制设计 一、控制要求 1．自动售货机有3 个投币孔，分别为1 元、5 元和 10 元。 2．售货共有3 种饮料供选择，分别为汽水、花茶和咖啡。 3．如投币总额超过销售价格，将可由退币钮找回余额。 4．投币总额或当前值显示在 7 段数码管上。 5．投币值等于或大于 12 元时，汽水指示灯亮，表示只可选择汽水。 6．投币值等于或大于 15 元时，汽水和花茶指示灯亮，表示只可选择汽水和花茶。 7．投币值等于或大于 20 元时，汽水、花茶和咖啡指示灯亮，表示 3 种均可选择。 8．按下要饮用的饮料按钮，则相对应的指示灯开始闪烁，3s 后自动停止，表示饮料已经掉出。 9．动作停止后按退币钮，可以退回余额，退回金额如果大于 10 元，则先退 10元再退 1 元，如果小于 10 元则直接退 1 元的。 二、设计任务 学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行自动售货机运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括： 1. 设计出硬件系统的结构图、接线图、时序图等； 2. 系统有启 动、停止功 能； 3. 运用功 能指令 进行 PLC 控制程序设计，并 有主程序、子 程序和中 断 程序； 4. 程序结构与控制功 能自行创新设计； 5. 进行系统调试，实 现 自动售货机的控制要求。 三、设计报告 课程设计报告要做到层次清晰，论述清楚，图表正确，书写工整；详见“课程设计报告写作要求”。 目录 第1 章 绪论 ．．．．．．．．．．．．．．．．．．．．．．．．．．．． 1 1.1 引言 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 1 1.2 PLC控制系统设计编程要求 ．．．．．．．．．．．．．．．．．．． 2 1.3 PLC控制系统设计的基本原则 ．．．．．．．．．．．．．．．．．． 3 1.4 本人的主要工作 ．．．．．．．．．．．．．．．．．．．．．．．． 4 第2 章 自动售货机PLC 控制系统的硬件设计 ．．．．．．．．．． 5 2.1 I/O 点的统计 ．．．．．．．．．．．．．．．．．．．．．．．．． 5 2.2 PLC 选型与 I/O...
