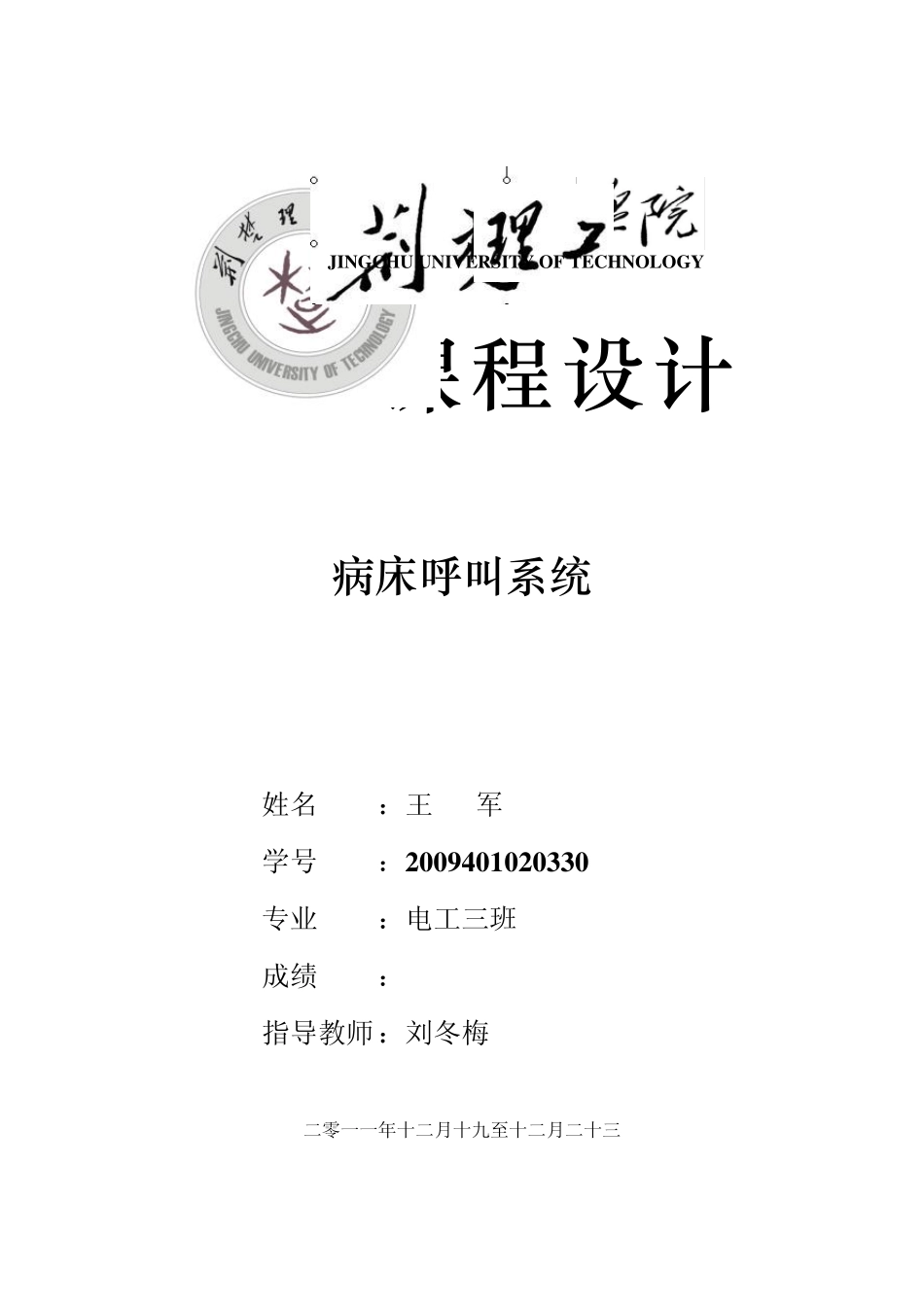

PLC 课程设计 病床呼叫系统 姓名 : 王 军 学号 : 2009401020330 专业 : 电工三班 成绩 : 指导教师 : 刘冬梅 二零一一年十二月十九至十二月二十三 JINGCHU UNIVERSITY OF TECHNOLOGY 目 录 1、概述„„„„„„„„„„„„„„„„„„„„„„„„(1) 2、设计任务和要求„„„„„„„„„„„„„„„„„„„(2) 3、设计方案说明„„„„„„„„„„„„„„„„„„„„(2) 4、PLC控制器的选择及编程组件的地址分配„„„„„„„„(3) 5、PLC控制程序设计 (1)I/O接线图设计„„„„„„„„„„„„„„„„(6) (2)梯形图设计„„„„„„„„„„„„„„„„„(7) 6、程序调试方式及过程说明„„„„„„„„„„„„„„„(10) 7、设计中的心得体会„„„„„„„„„„„„„„„„„„(11) 8、参考文献„„„„„„„„„„„„„„„„„„„„„„(11) 一、概 述 PLC简介 PLC是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令,并通过数字式或模拟式的输入、输出接口,控制各种类型的机械或生产过程。PLC是微机技术与传统的继电接触控制技术相结合的产物,它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯,采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学;调试与查错也都很方便。 可编过程控制器的基本结构及工作原理 PLC种类繁多,但其组成结构和工作原理基本相同。用可编过程控制器实施控制,其实质是按一定算法进行输入输出变换,并将这个变换予以物理实现,应用于工业现场。PLC专为工业现场应用而设计,采用了典型的计算机结构,它主要是由 CPU、电源、存储器和专门设计的输入输出接口电路等组成。PLC的结构框图如图 1.1所示。 可编过程控制器的发展前景 PLC中国市场预期以 12.4%的年复合增长率(CAGR)增长,市场份额预计从 2006年的接近 7.5亿美元增长到 2011年的 13亿美元。一些新兴行业的运用 以及新能源产生、储存和基础设施建设的需要,无疑给 PLC带来了巨大的机遇,特别是在 OEM、楼宇自控等低迷的行业中,将会有很大的起色。 ...
