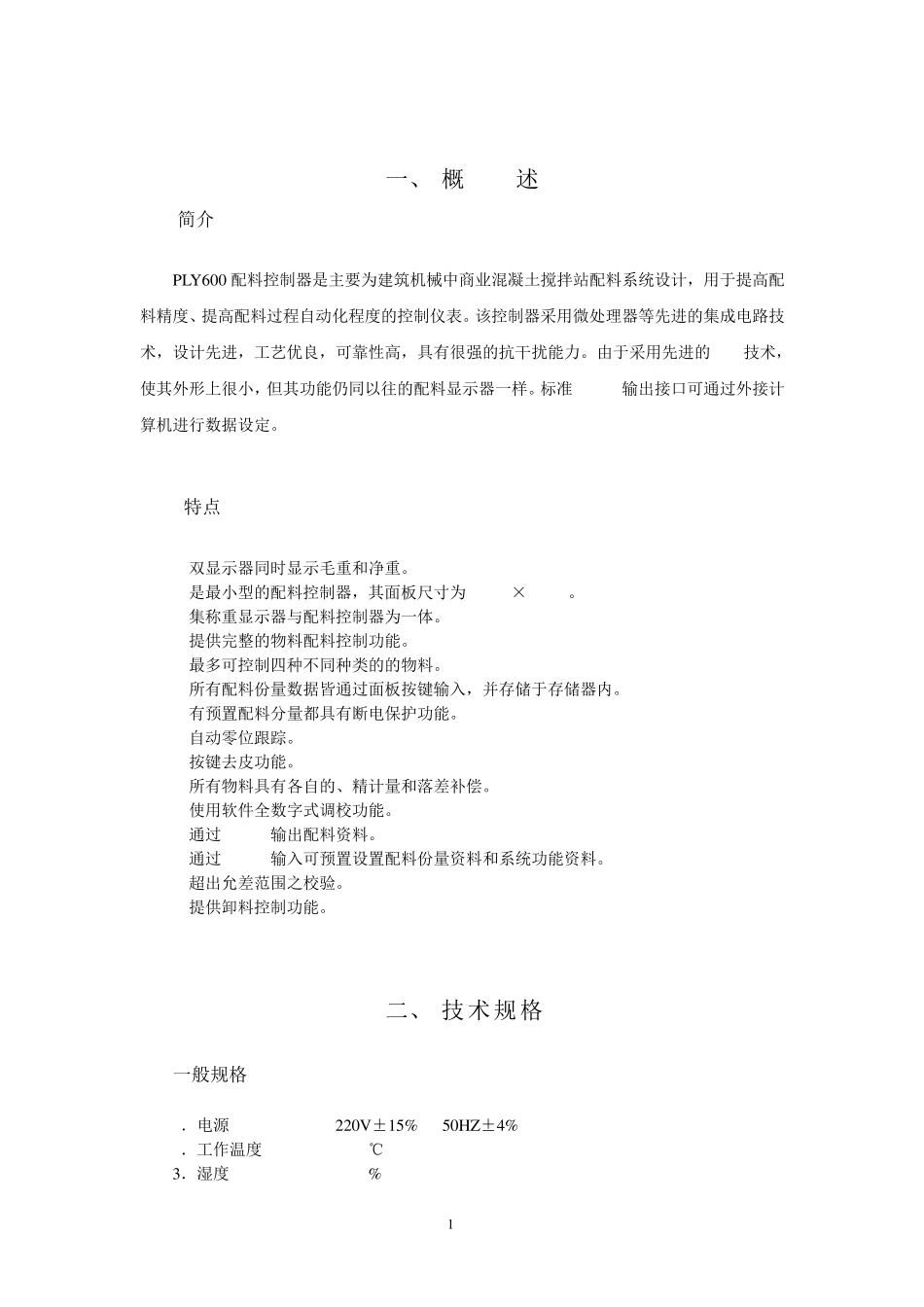

M C PLY600 配料控制器 使用说明书 （兼容 CB920） 鲁制 00000012 号 中国 济南 1 一、 概述 1-1 简介 PLY600 配料控制器是主要为建筑机械中商业混凝土搅拌站配料系统设计，用于提高配料精度、提高配料过程自动化程度的控制仪表。该控制器采用微处理器等先进的集成电路技术，设计先进，工艺优良，可靠性高，具有很强的抗干扰能力。由于采用先进的 SMT技术，使其外形上很小，但其功能仍同以往的配料显示器一样。标准 RS232输出接口可通过外接计算机进行数据设定。 1-2 特点 * 双显示器同时显示毛重和净重。 * 是最小型的配料控制器，其面板尺寸为 96mm × 48mm。 * 集称重显示器与配料控制器为一体。 * 提供完整的物料配料控制功能。 * 最多可控制四种不同种类的的物料。 * 所有配料份量数据皆通过面板按键输入，并存储于存储器内。 * 有预置配料分量都具有断电保护功能。 * 自动零位跟踪。 * 按键去皮功能。 * 所有物料具有各自的、精计量和落差补偿。 * 使用软件全数字式调校功能。 * 通过 RS232输出配料资料。 * 通过 RS232输入可预置设置配料份量资料和系统功能资料。 * 超出允差范围之校验。 * 提供卸料控制功能。 二、 技术规格 2-1一般规格 1．电源 220V±15% 50HZ±4% 2．工作温度 0-50℃ 3．湿度 < 85% 2 2 -2 数字部分 1．重量显示 7 段发光二极管 2．LED 显示 采用双显示方式 3．负数显示 在最左边数位显示“─”号 4．超载显示 显示“” 5．小数点位置 可选择 3 个不同位置 6．输出容量 开集极输出，最高 24V， 0.3A 2 -3 模拟部分 1．适用传感器类型 适用于所有应变桥式传感器 2．传感器输入电压 直流 9 伏，最大可提供电流 150 毫安 3．输入阻抗 大于 10 兆欧 4．采样速度 每秒 105 次 5．显示分度数 8000 个分度 三、操作 3 -1 一般说明 不要将该控制器安装在阳光直射处，并须避免突然温度变化、震动或被风吹。当温度大约为 20℃、相对空气湿度约为 50%时，可获得最佳工作性能。通过电源线接地，并保证良好的接触。不要将地线接至其它设备的地线。 模拟输入或输出信号对电子噪声很敏感，因此不要将这些模拟输入或输出信号线结扎在一起，避免可能造成的干扰，并请将这些电线远离交流电源，尽量缩短所有电线或同轴电缆的长度。 3 -2 前面板说明 7 8 9 1 0 图 3-1 1 ． 料 1 指示灯 亮时表...
