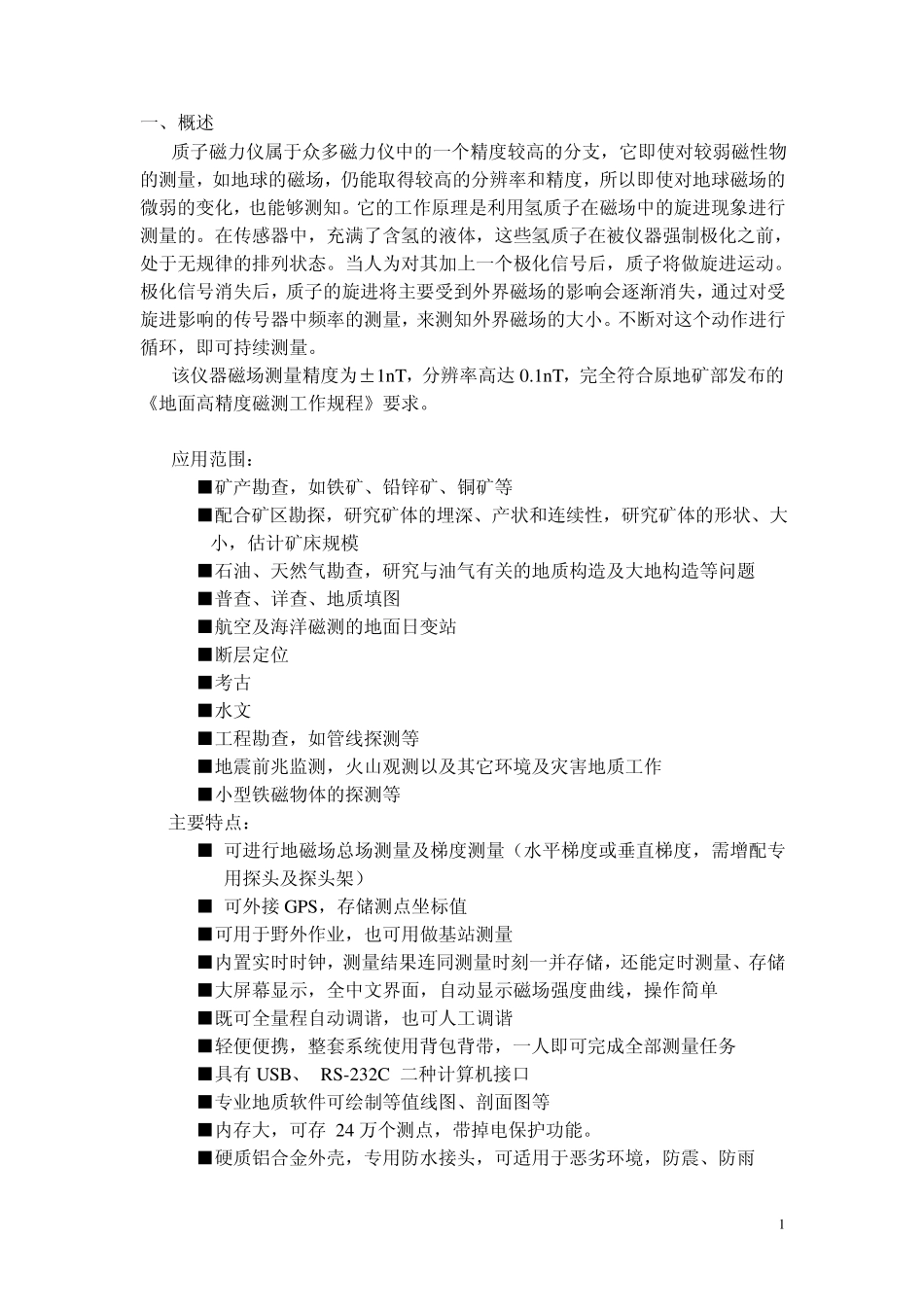

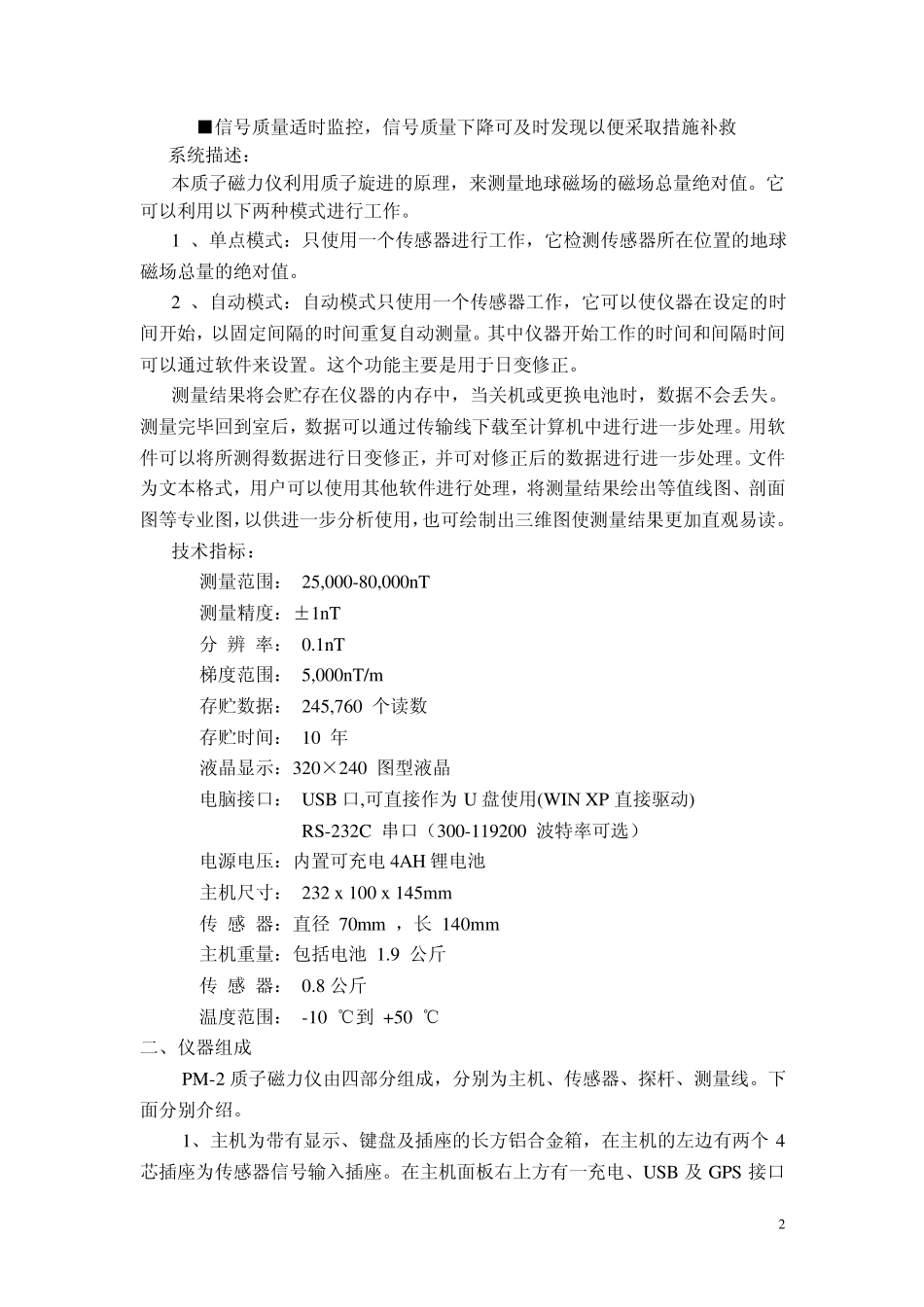

PM-2 质子磁力仪 使用说明书 廊坊开发区大地工程检测技术开发有限公司 1 一、概述 质子磁力仪属于众多磁力仪中的一个精度较高的分支，它即使对较弱磁性物的测量，如地球的磁场，仍能取得较高的分辨率和精度，所以即使对地球磁场的微弱的变化，也能够测知。它的工作原理是利用氢质子在磁场中的旋进现象进行测量的。在传感器中，充满了含氢的液体，这些氢质子在被仪器强制极化之前，处于无规律的排列状态。当人为对其加上一个极化信号后，质子将做旋进运动。极化信号消失后，质子的旋进将主要受到外界磁场的影响会逐渐消失，通过对受旋进影响的传号器中频率的测量，来测知外界磁场的大小。不断对这个动作进行循环，即可持续测量。 该仪器磁场测量精度为±1nT，分辨率高达 0.1nT，完全符合原地矿部发布的《地面高精度磁测工作规程》要求。 应用范围： ■矿产勘查，如铁矿、铅锌矿、铜矿等 ■配合矿区勘探，研究矿体的埋深、产状和连续性，研究矿体的形状、大小，估计矿床规模 ■石油、天然气勘查，研究与油气有关的地质构造及大地构造等问题 ■普查、详查、地质填图 ■航空及海洋磁测的地面日变站 ■断层定位 ■考古 ■水文 ■工程勘查，如管线探测等 ■地震前兆监测，火山观测以及其它环境及灾害地质工作 ■小型铁磁物体的探测等 主要特点： ■ 可进行地磁场总场测量及梯度测量（水平梯度或垂直梯度，需增配专用探头及探头架） ■ 可外接 GPS，存储测点坐标值 ■可用于野外作业，也可用做基站测量 ■内置实时时钟，测量结果连同测量时刻一并存储，还能定时测量、存储 ■大屏幕显示，全中文界面，自动显示磁场强度曲线，操作简单 ■既可全量程自动调谐，也可人工调谐 ■轻便便携，整套系统使用背包背带，一人即可完成全部测量任务 ■具有 USB、 RS-232C 二种计算机接口 ■专业地质软件可绘制等值线图、剖面图等 ■内存大，可存 24 万个测点，带掉电保护功能。 ■硬质铝合金外壳，专用防水接头，可适用于恶劣环境，防震、防雨 2 ■信号质量适时监控，信号质量下降可及时发现以便采取措施补救 系统描述： 本质子磁力仪利用质子旋进的原理，来测量地球磁场的磁场总量绝对值。它可以利用以下两种模式进行工作。 1 、单点模式：只使用一个传感器进行工作，它检测传感器所在位置的地球磁场总量的绝对值。 2 、自动模式：自动模式只使用一个传感器工作，它可以使仪器在设定的时间开始，以固定间隔的时间重复...
