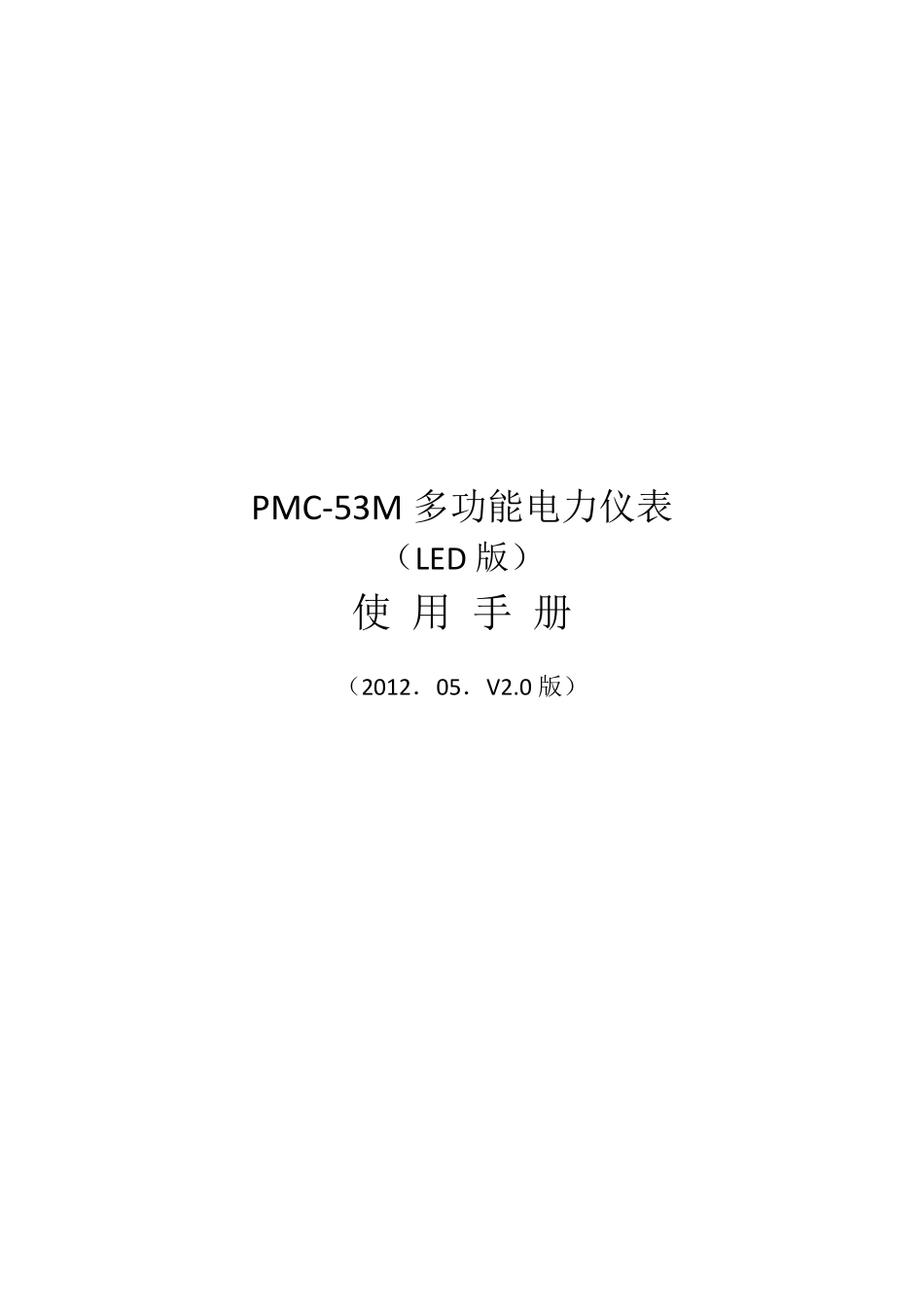

PMC-53M 多功能电力仪表（LED 版）使 用 手 册（2012．05．V2.0 版）目录一、概述………………………………………………………………………………………1二、技术参数……………………………………………………………………………12.1 辅助电源………………………………………………………………………………22.2 输入信号………………………………………………………………………………2三、编程和使用……………………………………………………………………………23.1 按键定义………………………………………………………………………23.2 测量显示……………………………………………………………………………2-33.3 页面显示示意图…………………………………………………………………3-73.4 编程操作……………………………………………………………………………83.5 菜单组织结构图………………………………………………………………………93.6 编程菜单结构图………………………………………………………………………10调试举例图…………………………………………………………………11-12四、数字通讯……………………………………………………………………………134.1 报文格式指令…………………………………………………………………154.2 脉冲输出……………………………………………………………………………16MODBU S-RTU 通讯地址信息表………………………………………………17-20五、接线图……………………………………………………………………………2142 方型接线图……………………………………………………………………………2196 方型接线图……………………………………………………………………………22六 、常 见 问 题 及 解 决 方 案 … … … … … … … … … … … … … … … … … … … … … … 23PMC-53M 多功能电力仪表--用户手册一、概述PMC-53M 多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5 级、实现LED 现场显示和远程RS-485 数字通讯接口，采用MODBUS-RTU 通讯协议外形代号名称测量显示标配功能42 方形多功能电力仪表三相：U、I、P、Q...
