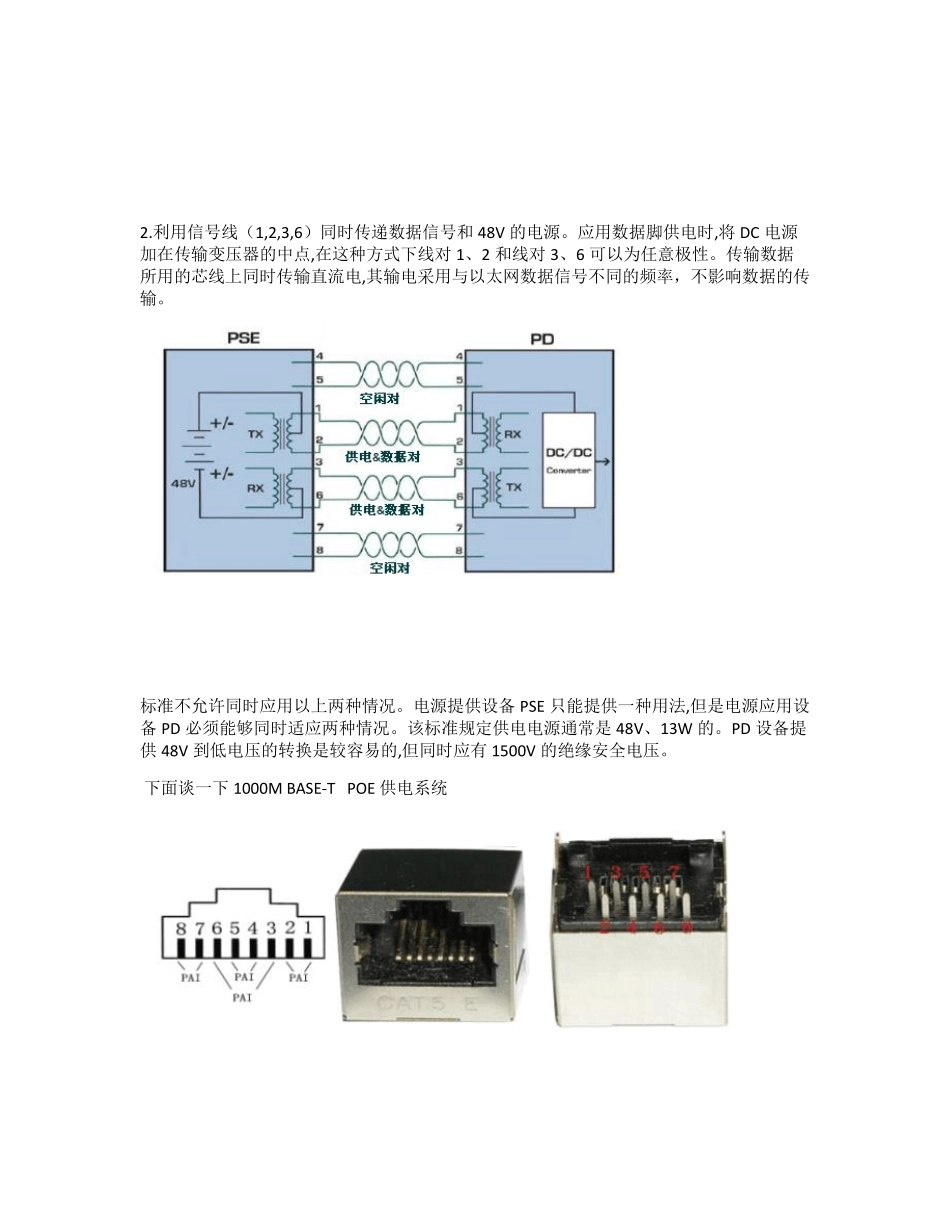

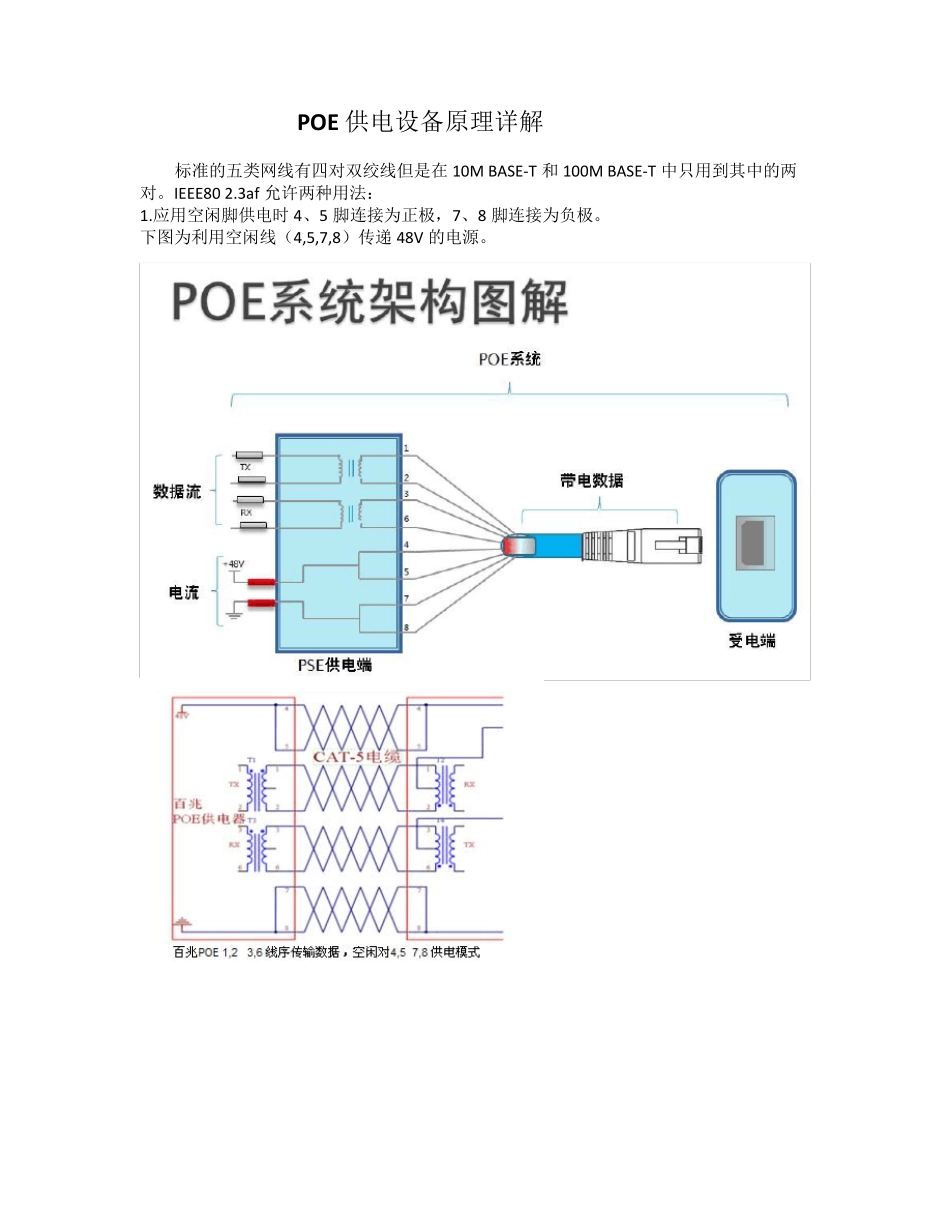

POE 供电设备原理详解 标准的五类网线有四对双绞线但是在10M BASE-T 和100M BASE-T 中只用到其中的两对。IEEE80 2.3af允许两种用法： 1.应用空闲脚供电时4、5 脚连接为正极，7、8 脚连接为负极。 下图为利用空闲线（4,5,7,8）传递 48V 的电源。 2.利用信号线（1,2,3,6）同时传递数据信号和48V 的电源。应用数据脚供电时,将DC 电源加在传输变压器的中点,在这种方式下线对1、2 和线对3、6 可以为任意极性。传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率，不影响数据的传输。 标准不允许同时应用以上两种情况。电源提供设备 PSE 只能提供一种用法,但是电源应用设备 PD 必须能够同时适应两种情况。该标准规定供电电源通常是 48V、13W 的。PD 设备提供48V 到低电压的转换是较容易的,但同时应有 1500V 的绝缘安全电压。 下面谈一下1000M BASE-T POE 供电系统 图 3 R J-45 插座示意图 图4 供电电路分解细化 1000M BASE-T POE 供电系统 4 个线序对均传输数据，故无空闲对， 均采用数据对供电,图4 左图，1 脚和2 脚、3 脚和6 脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电，如图5 图5 后段整流电路 以上讨论的是POE adapter 供电模式，典型的POE adapter 如下图 图6 POE adapter 另一种是通过 POE 供电交换机供电 图7 POE 供电交换机 POE 交换机供电示意图 PHY(网络物理层)主处理器PD接口控制器DC/DC转换器PHY(网络物理层)主处理器PSE控制器（每芯片管理一到八个端口）48V电源RJ-45以太网交换机/集线器（Power Sourcing Equipment）RJ-45开关CAT 5线缆GND48VTxRxTxRx48V48V注：Endspan设备的供电通道Midspan设备的供电通道信号线对备用线对受电设备（Powered Device）1364578212364578 协商供电 当在一个网络中布置PSE 供电端设备时,POE 以太网供电工作过程如下所示。 1. 检测：一开始,PSE 设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af 标准的受电端设备。 2.PD 端设备分类：当检测到受电端设备PD 之后,PSE 设备可能会为PD 设备进行分类,并且评估此PD 设备所需的功率损耗。 3. 开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE 设备开始从低电压向 PD设备供电,直至提供48V 的直流电源。 4.供电：为PD 设备提供稳定可靠 48V 的直流电,满足 PD 设备不越过15.4W 的功率消耗。 5.断电：若 PD 设备从网络上断开时,PSE 就会快速地(一般在300～400ms之内)停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD 设备。
