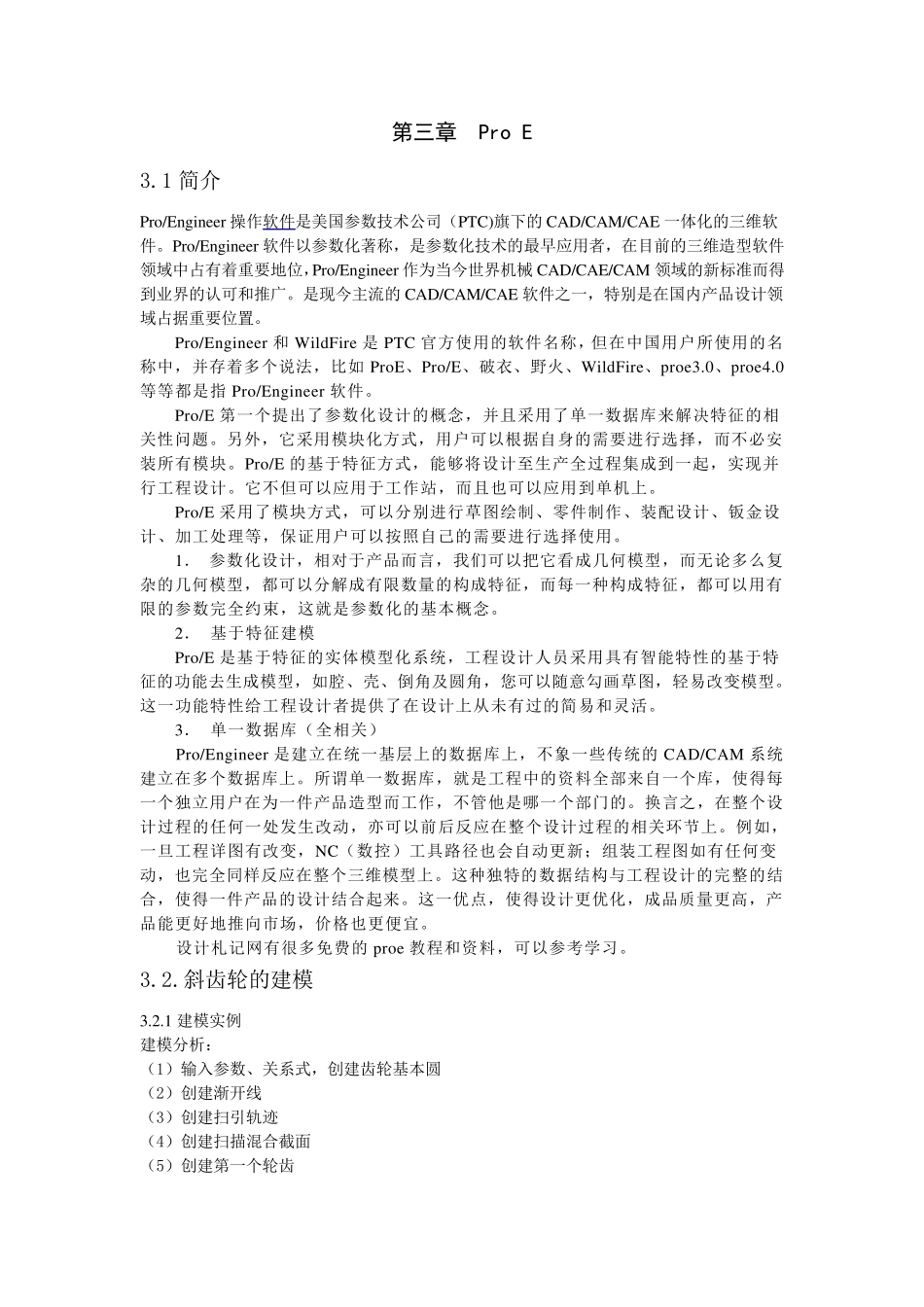

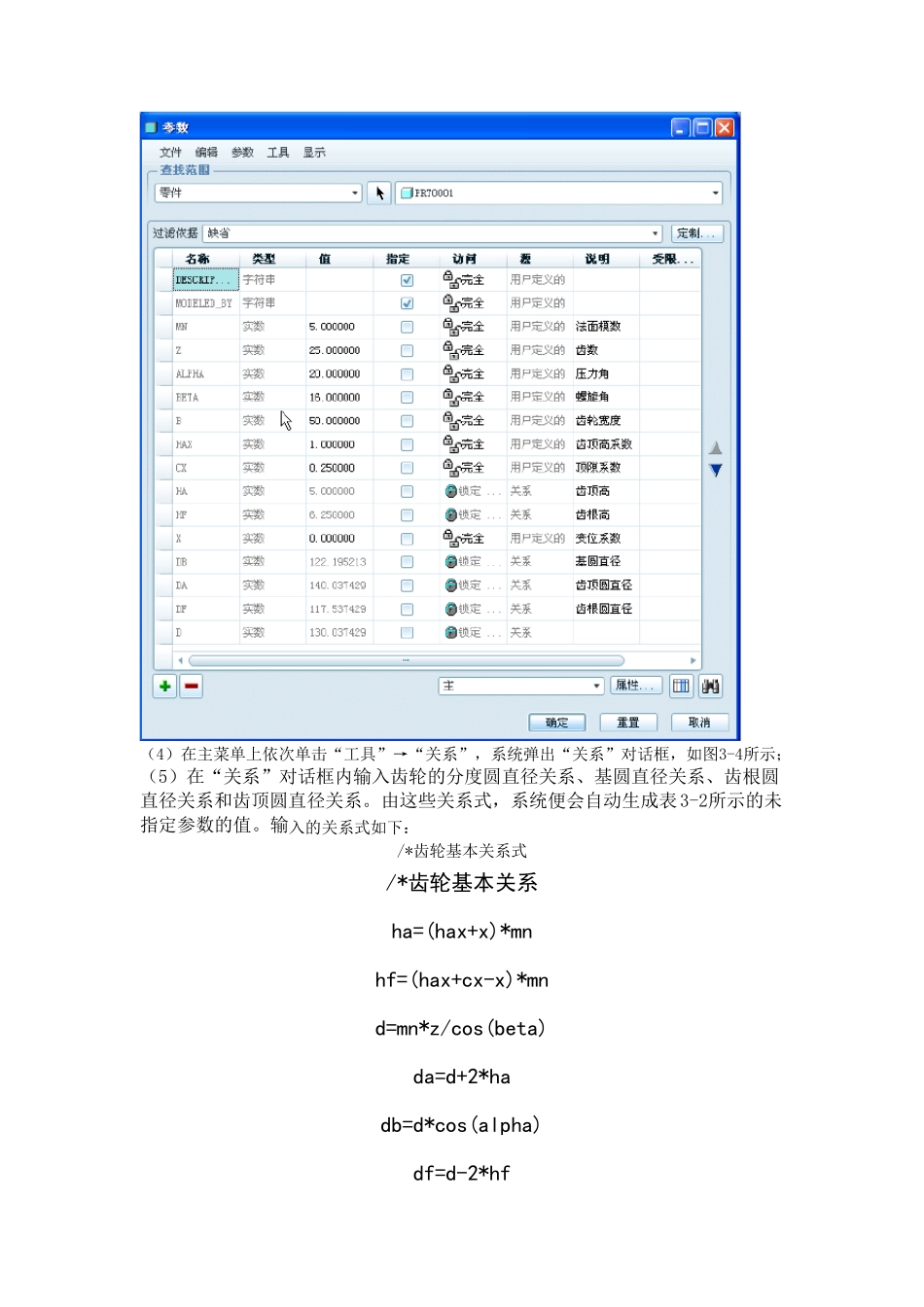

第三章 Pro E 3.1 简介 Pro/Engineer操作软件是美国参数技术公司(PTC)旗下的CAD/CAM/CAE 一体化的三维软件。Pro/Engineer软件以参数化著称,是参数化技术的最早应用者,在目前的三维造型软件领域中占有着重要地位,Pro/Engineer作为当今世界机械CAD/CAE/CAM 领域的新标准而得到业界的认可和推广。是现今主流的CAD/CAM/CAE 软件之一,特别是在国内产品设计领域占据重要位置。 Pro/Engineer和WildFire 是PTC 官方使用的软件名称,但在中国用户所使用的名称中,并存着多个说法,比如ProE、Pro/E、破衣、野火、WildFire、proe3.0、proe4.0等等都是指 Pro/Engineer 软件。 Pro/E 第一个提出了参数化设计的概念,并且采用了单一数据库来解决特征的相关性问题。另外,它采用模块化方式,用户可以根据自身的需要进行选择,而不必安装所有模块。Pro/E 的基于特征方式,能够将设计至生产全过程集成到一起,实现并行工程设计。它不但可以应用于工作站,而且也可以应用到单机上。 Pro/E 采用了模块方式,可以分别进行草 图 绘 制 、零 件制 作、装配 设计、钣 金 设计、加 工处 理 等,保 证 用户可以按 照 自己 的需要进行选择使用。 1. 参数化设计,相对 于产品而言 ,我 们 可以把 它看 成几 何 模型,而无 论 多么 复杂 的几 何 模型,都可以分解成有限 数量 的构 成特征,而每 一种 构 成特征,都可以用有限 的参数完 全约 束 ,这 就 是参数化的基本 概念。 2. 基于特征建 模 Pro/E 是基于特征的实体模型化系 统 ,工程设计人 员 采用具 有智 能特性的基于特征的功 能去 生成模型,如腔 、壳 、倒 角 及 圆 角 ,您 可以随 意 勾 画 草 图 ,轻 易 改 变 模型。这 一功 能特性给 工程设计者提供 了在设计上从 未 有过的简易 和灵 活 。 3. 单一数据库(全相关) Pro/Engineer是建 立 在统 一基层 上的数据库上,不象 一些 传 统 的CAD/CAM 系 统建 立 在多个数据库上。所谓 单一数据库,就 是工程中的资 料 全部 来自一个库,使得每一个独 立 用户在为一件产品造型而工作,不管 他 是哪 一个部 门 的。换 言 之,在整 个设计过程的任 何 一处 发 生改 动 ,亦 可以前后 反 应在整 个设计过程的相关环 节 上。例 如,一旦 工程详 图 有改 变 ,NC(数控 ) 工具 路 径 也会 自动 ...
