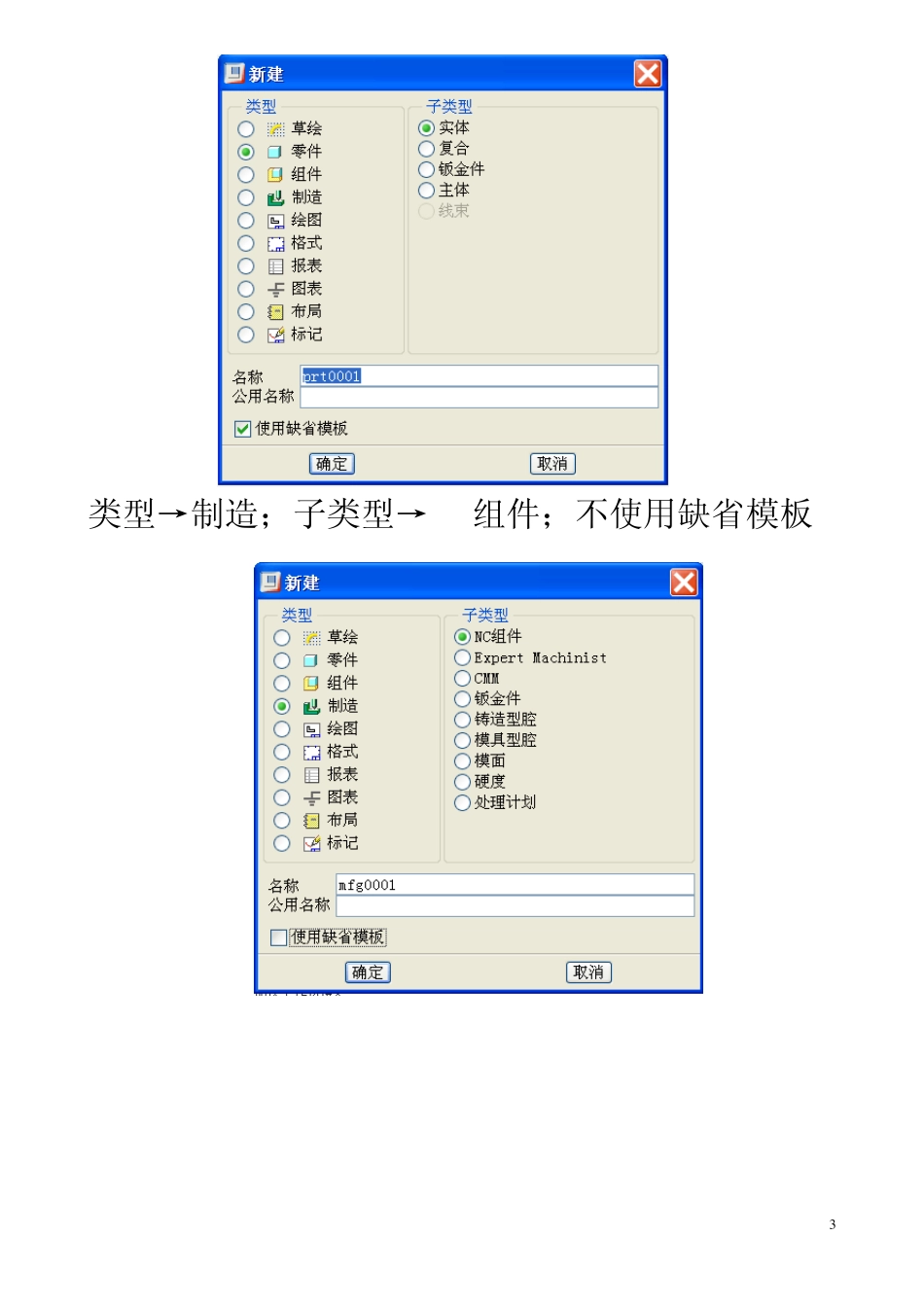

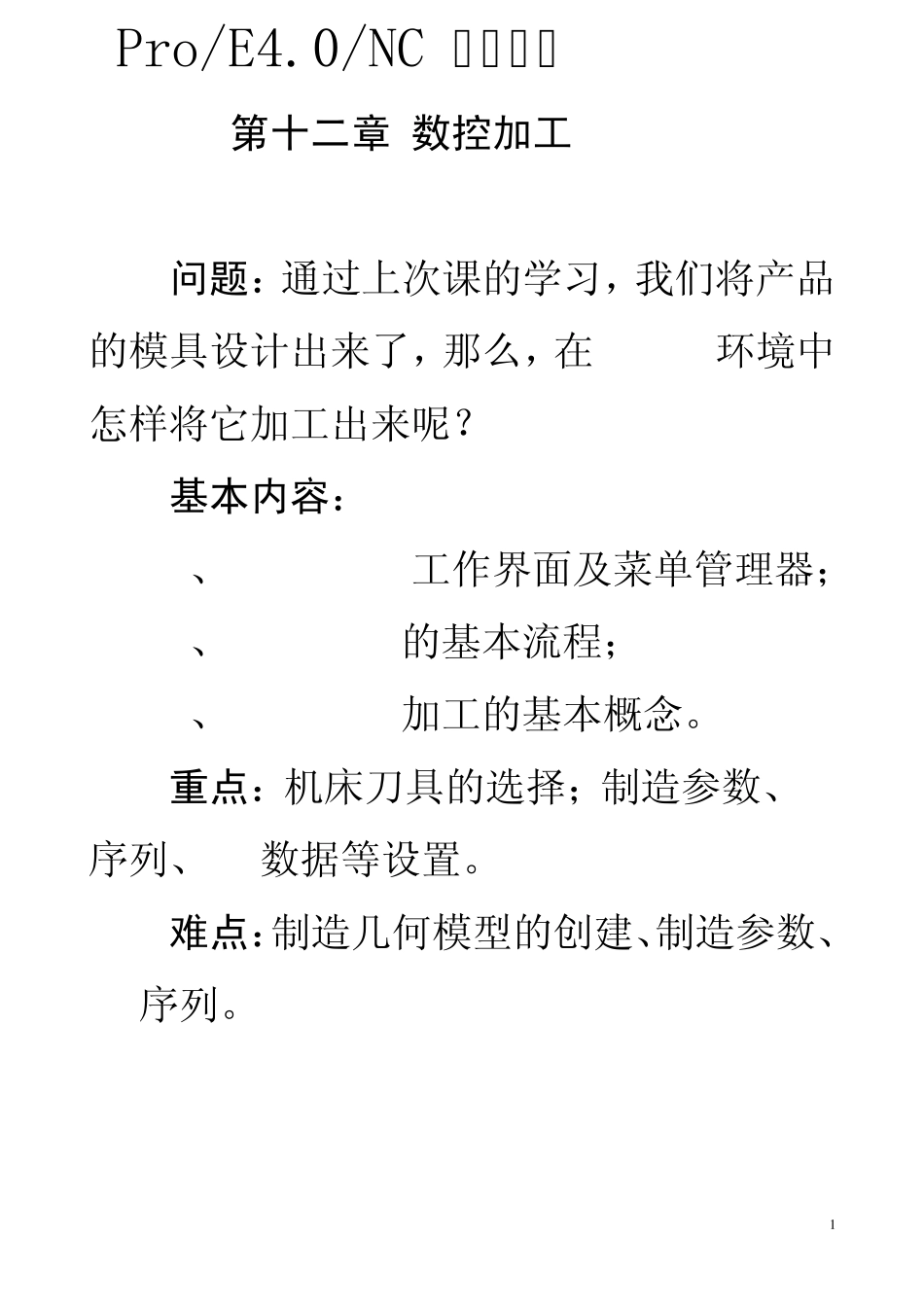

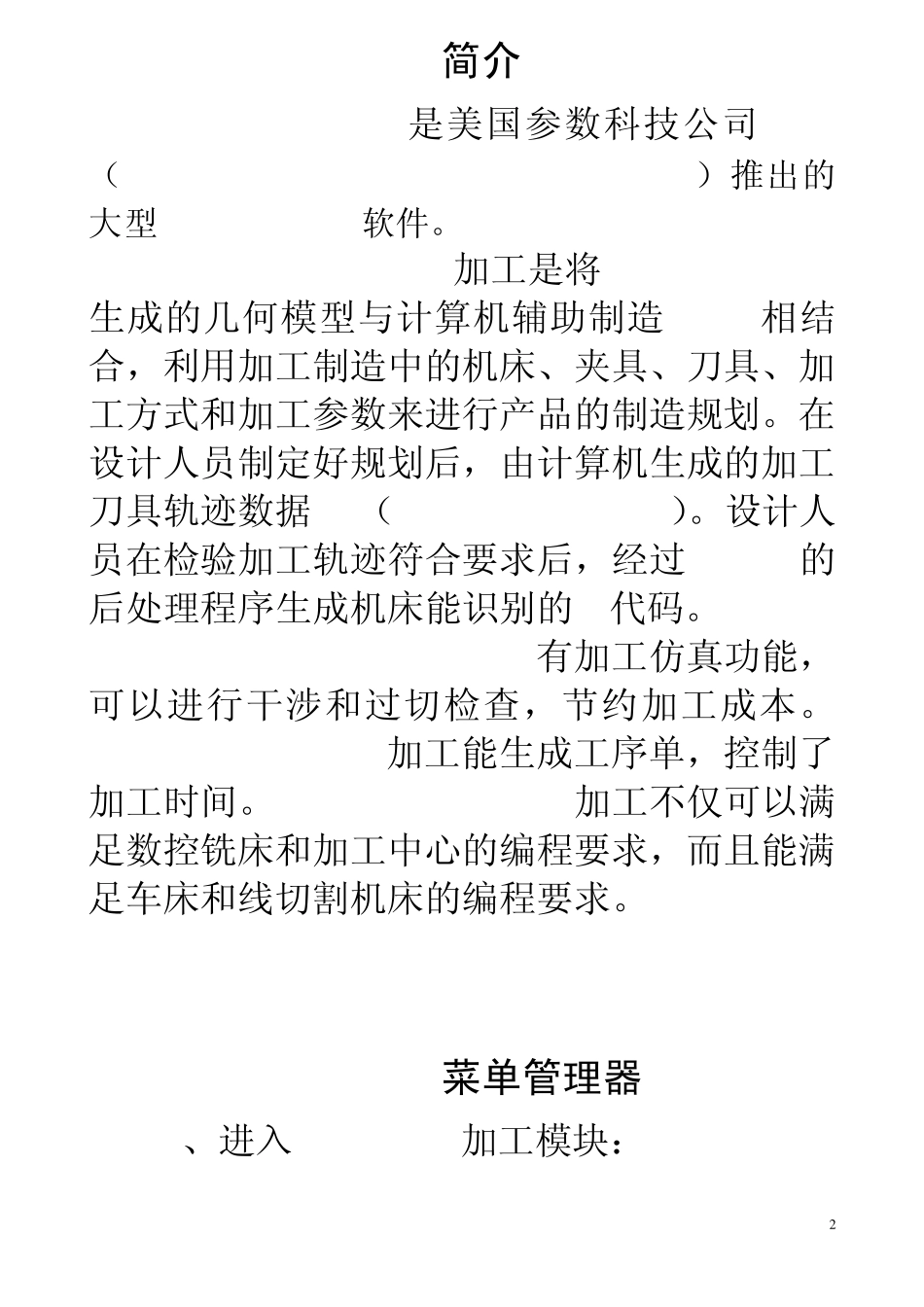

1 Pro/E4.0/NC 数控加工 第十二章 数控加工 问题：通过上次课的学习，我们将产品的模具设计出来了，那么，在Pro/E环境中怎样将它加工出来呢？ 基本内容： 1、Pro/E NC 工作界面及菜单管理器； 2、Pro/E NC的基本流程； 3、Pro/E NC加工的基本概念。 重点：机床刀具的选择；制造参数、NC序列、CL数据等设置。 难点：制造几何模型的创建、制造参数、NC序列。 2 12.1 Pro/E NC简介 Pro/ENGINEER是美国参数科技公司PTC（Parametric Technology Corporation）推出的大型CAD/CAE/CAM软件。 Pro/ENGINEER NC加工是将Pro/ENGINEER生成的几何模型与计算机辅助制造CAM相结合，利用加工制造中的机床、夹具、刀具、加工方式和加工参数来进行产品的制造规划。在设计人员制定好规划后，由计算机生成的加工刀具轨迹数据 CL（Cutter Location）。设计人员在检验加工轨迹符合要求后，经过 Pro/E的后处理程序生成机床能识别的G代码。 Pro/ENGINEER NC 3.0有加工仿真功能，可以进行干涉和过切检查，节约加工成本。Pro/ENGINEER NC加工能生成工序单，控制了加工时间。Pro/ENGINEER NC加工不仅可以满足数控铣床和加工中心的编程要求，而且能满足车床和线切割机床的编程要求。 12.2 Pro/E NC菜单管理器 1、进入 Pro/E NC加工模块： 3 类型→制造；子类型→NC组件；不使用缺省模板 4 选择公制模板： 单击：进入Pro/E NC加工模块 2、Pro/E NC加工模块菜单管理器简介 5 在制造模式下的菜单管理器主要包括制造模型、制造设置、处理管理器、加工、CL数据等选项。下面简单介绍各选项的功能： ：主要用于制造模型的相关操作，如装配或创建参照模型和工件等。 ：主要是对加工操作环境进行设置，如设置工作机床的参数、建立加工刀具数据等。 ：单击此项可以弹出“制造工艺表”对话框，它列出了全部制造工艺对象，如机床、刀具和NC序列等。 ：主要有定义 NC序列及参数设置和生成、演示刀具路径，以及对生成的加工路径进行检测等功能。 6 ：可以对生成的加工路径数据进行整理、输出、显示等操作。 ：可以对加工模型、加工操作环境等参数进行修改，如零件的尺寸、NC序列等。 ：对修改后的加工模型、加工操作环境等参数进行重新计算。 ：可以对装配元件进行操作，如对模型树的顺序进行重排、创建新零件等。 ：用于设置附加装配信息。 ：单击此项可以弹出“关系编辑器”对话框，可进行关系方程的设定。 ：可调用Pro/PROGR...
