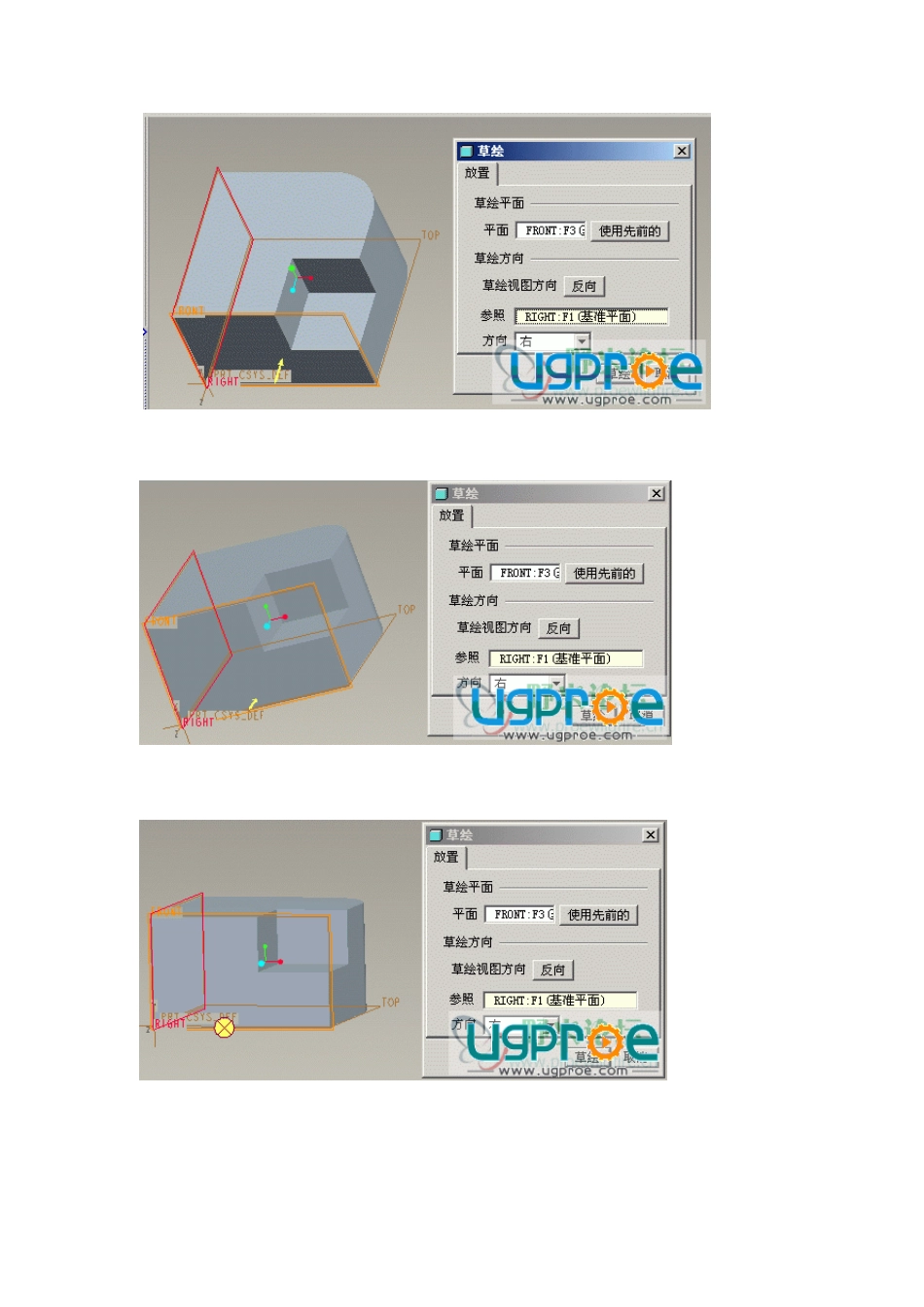

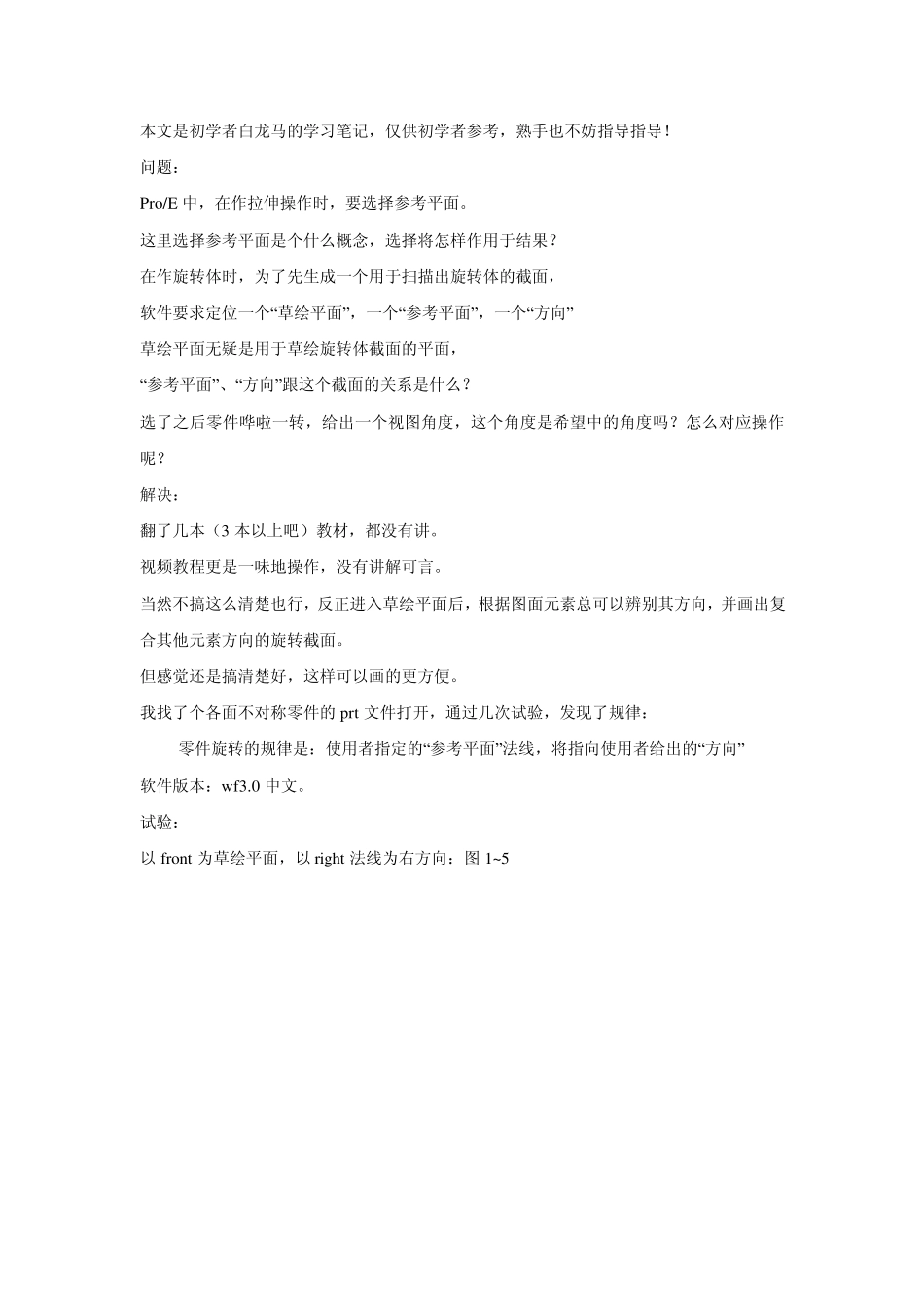

本文是初学者白龙马的学习笔记，仅供初学者参考，熟手也不妨指导指导！ 问题： Pro/E 中，在作拉伸操作时，要选择参考平面。 这里选择参考平面是个什么概念，选择将怎样作用于结果？ 在作旋转体时，为了先生成一个用于扫描出旋转体的截面， 软件要求定位一个“草绘平面”，一个“参考平面”，一个“方向” 草绘平面无疑是用于草绘旋转体截面的平面， “参考平面”、“方向”跟这个截面的关系是什么？ 选了之后零件哗啦一转，给出一个视图角度，这个角度是希望中的角度吗？怎么对应操作呢？ 解决： 翻了几本（3 本以上吧）教材，都没有讲。 视频教程更是一味地操作，没有讲解可言。 当然不搞这么清楚也行，反正进入草绘平面后，根据图面元素总可以辨别其方向，并画出复合其他元素方向的旋转截面。 但感觉还是搞清楚好，这样可以画的更方便。 我找了个各面不对称零件的prt 文件打开，通过几次试验，发现了规律： 零件旋转的规律是：使用者指定的“参考平面”法线，将指向使用者给出的“方向” 软件版本：wf3.0 中文。 试验： 以 front 为草绘平面，以 right 法线为右方向：图 1~5 以top 为草绘平面，以front 法线为底方向：图 6~ 9 以top 为草绘平面，以right 法线为右方向：图 a~ d 可以看出，如果“参考平面”换了，可以把“方向”也相应改变，而得到同样的草绘坐标
