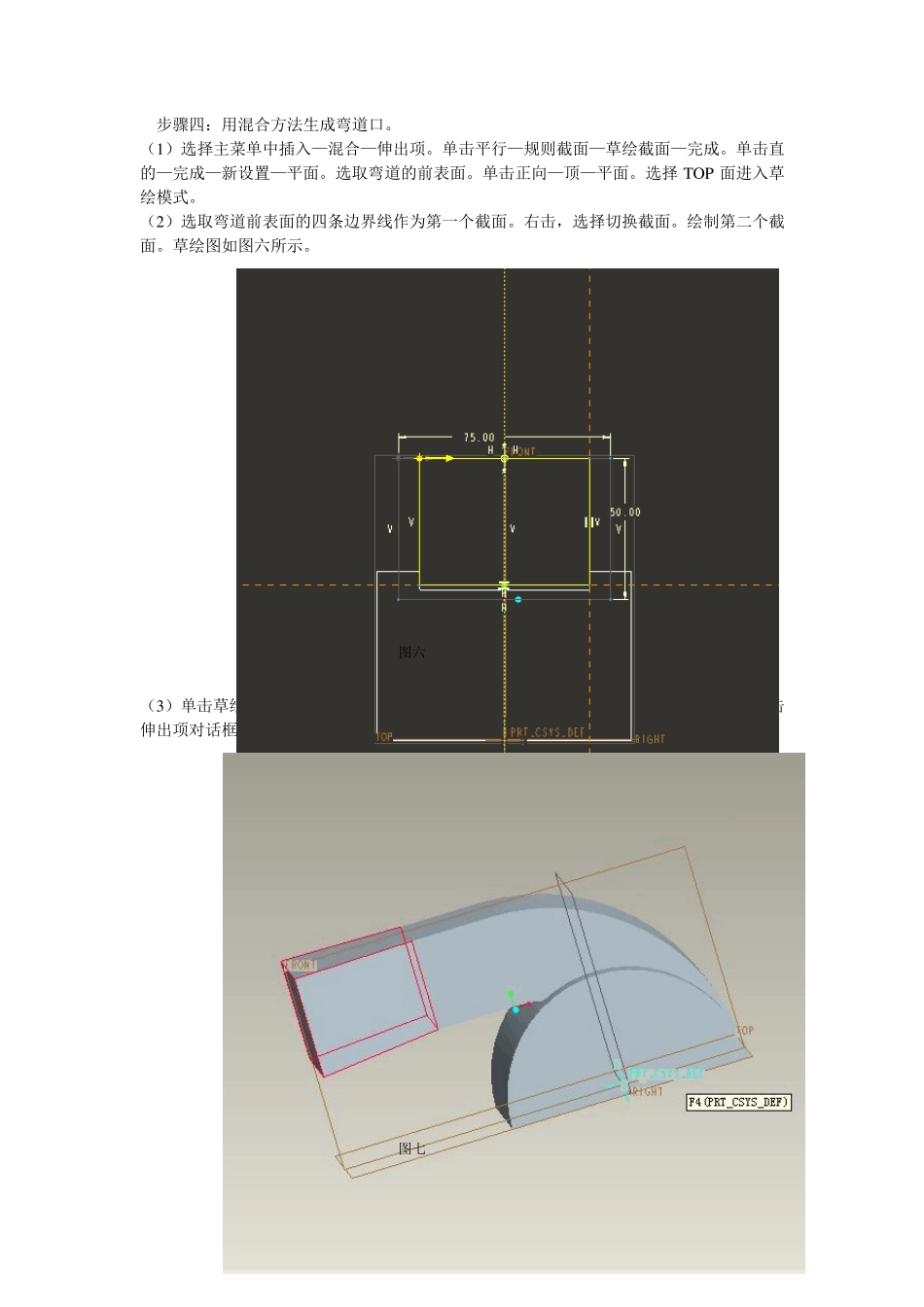

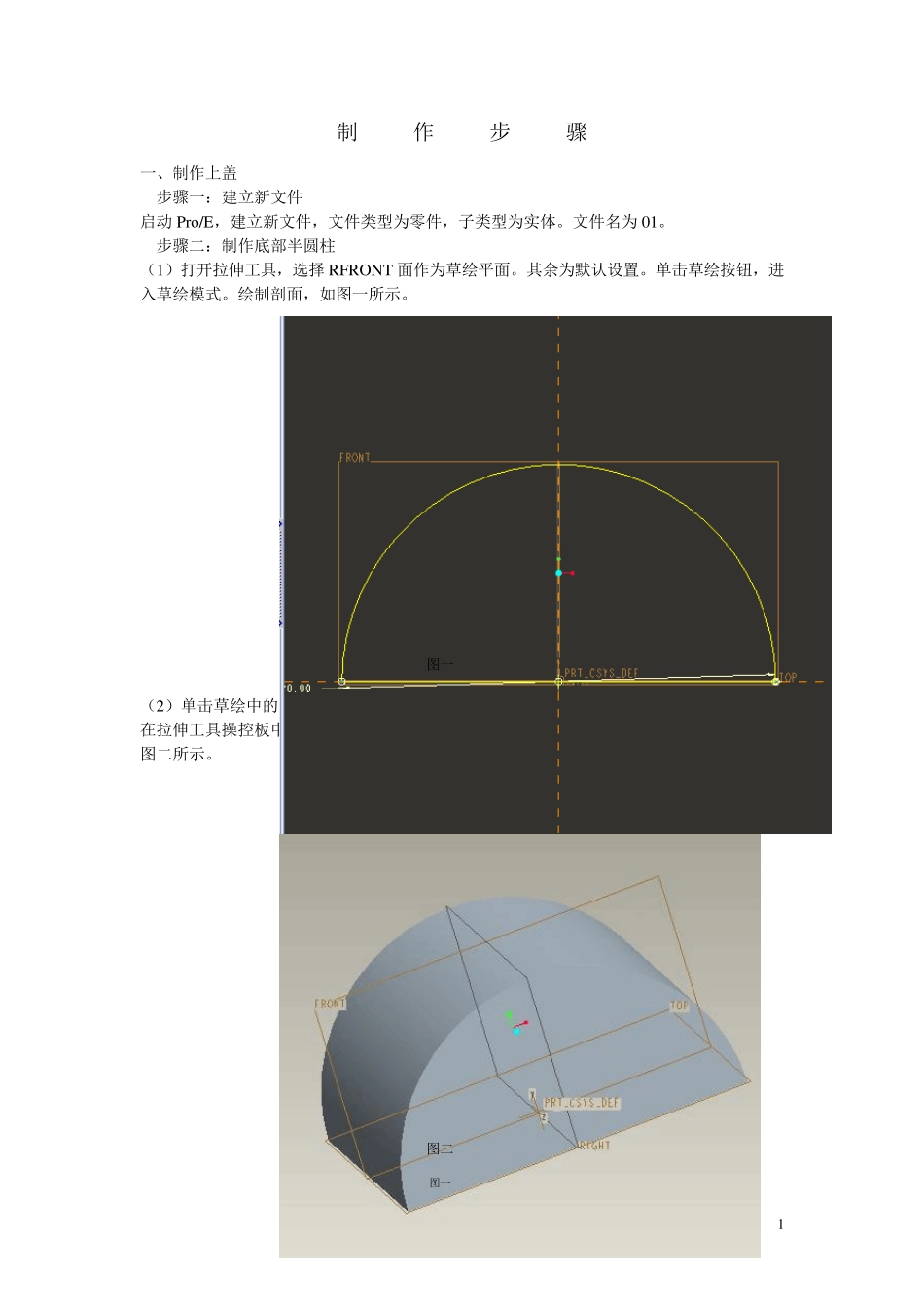

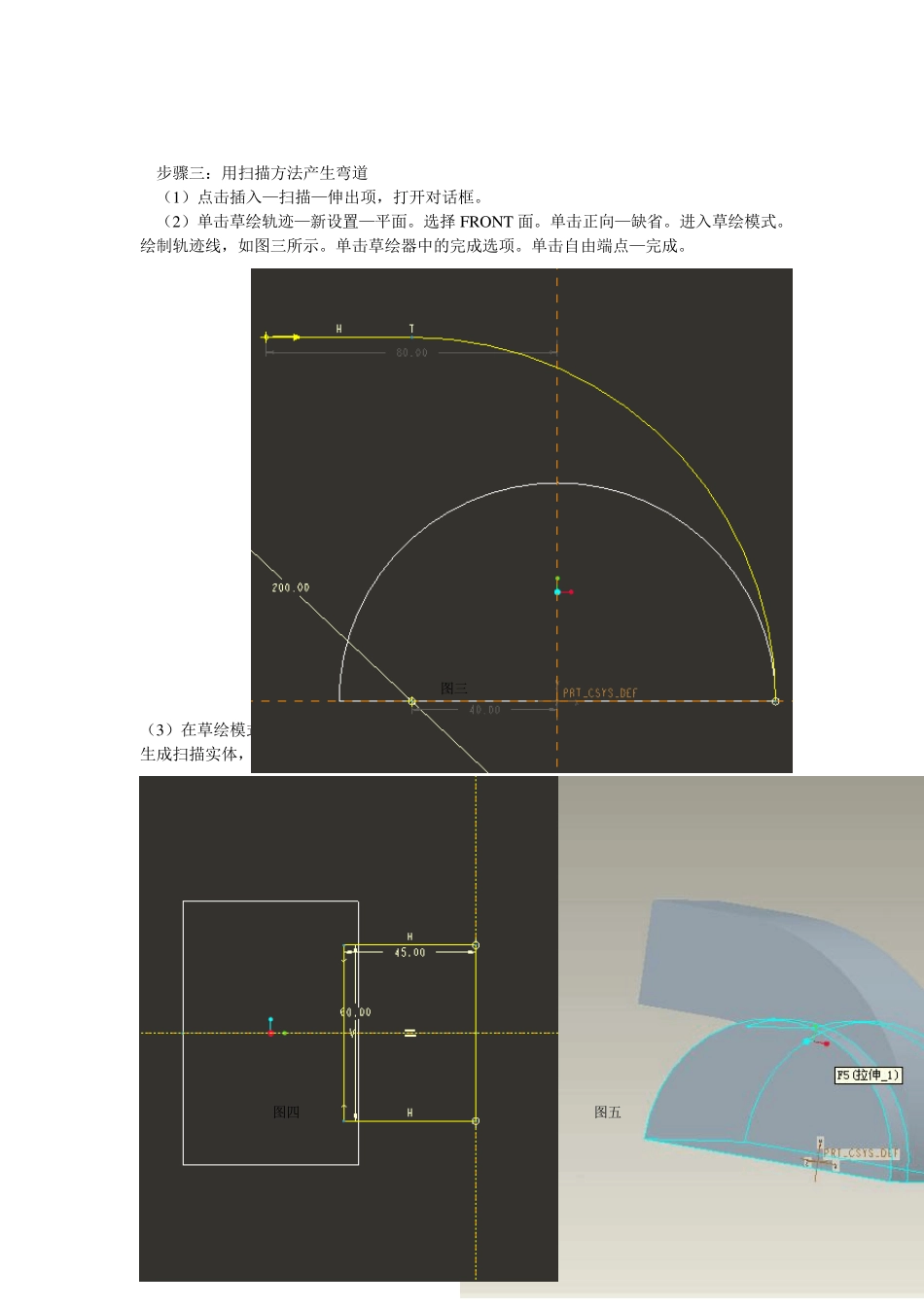

1 制 作 步 骤 一、制作上盖 步骤一：建立新文件 启动 Pro/E，建立新文件，文件类型为零件，子类型为实体。文件名为 01。 步骤二：制作底部半圆柱 （1）打开拉伸工具，选择 RFRONT 面作为草绘平面。其余为默认设置。单击草绘按钮，进入草绘模式。绘制剖面，如图一所示。 （2）单击草绘中的完成选项，退出草绘模式 。 在拉伸工具操控板中，将深度修改为对称，数值为 90。单击绝人按钮，生成拉伸特征，如图二所示。 图一 图二 图一 图一 2 步骤三：用扫描方法产生弯道 （1）点击插入—扫描—伸出项，打开对话框。 （2）单击草绘轨迹—新设置—平面。选择 FRONT 面。单击正向—缺省。进入草绘模式。绘制轨迹线，如图三所示。单击草绘器中的完成选项。单击自由端点—完成。 （3）在草绘模式下，绘制截面，如图四所示。单击草绘器中的完成选项。单击确定按钮，生成扫描实体，如图五所示。 图三 图四 图三 图五 3 步骤四：用混合方法生成弯道口。 （1）选择主菜单中插入—混合—伸出项。单击平行—规则截面—草绘截面—完成。单击直的—完成—新设置—平面。选取弯道的前表面。单击正向—顶—平面。选择TOP 面进入草绘模式。 （2）选取弯道前表面的四条边界线作为第一个截面。右击，选择切换截面。绘制第二个截面。草绘图如图六所示。 （3）单击草绘器中的完成选项，退出草绘模式。单击盲孔—完成。输入特征深度 60。单击伸出项对话框中的确定按钮，生成混合特征，如图七所示。 图六 图七 4 步骤五：倒圆角 （1 ） 打开圆角工具操控板，选择混合特征与扫描特征的交线作为参照，圆角半径为4 0 。单击确认按钮，生成圆角特征。 （2 ） 再用倒圆角工具，选择混合特征与扫描特征的边线作为参照，圆角半径为1 0 。单击确认按钮，生成圆角特征。 （3 ） 继续用倒圆角工具，选择扫描特征与半圆柱体的交线作为参照，圆角半径为5 。单击确认按钮，生成圆角特征。如图八所示。 步骤六：创建壳特征 （1 ） 单击壳工具按钮，打开壳工具操控板。 （2 ） 选择半圆柱体的下表面以及混合特征的前表面作为移除平面。将厚度设置为三。单击确认按钮，生成壳特征，如图九所示。 图八 图九 5 步骤七：创建凸缘 （1）利用拉伸工具，选择TOP 面作为草绘平面。接受其余默认设置。单击草绘按钮，进入草绘模式。绘制剖面，如图十所示。 （2）单击完成选项，退出草绘模式。在拉伸工具操控板中，将深度设置为...
