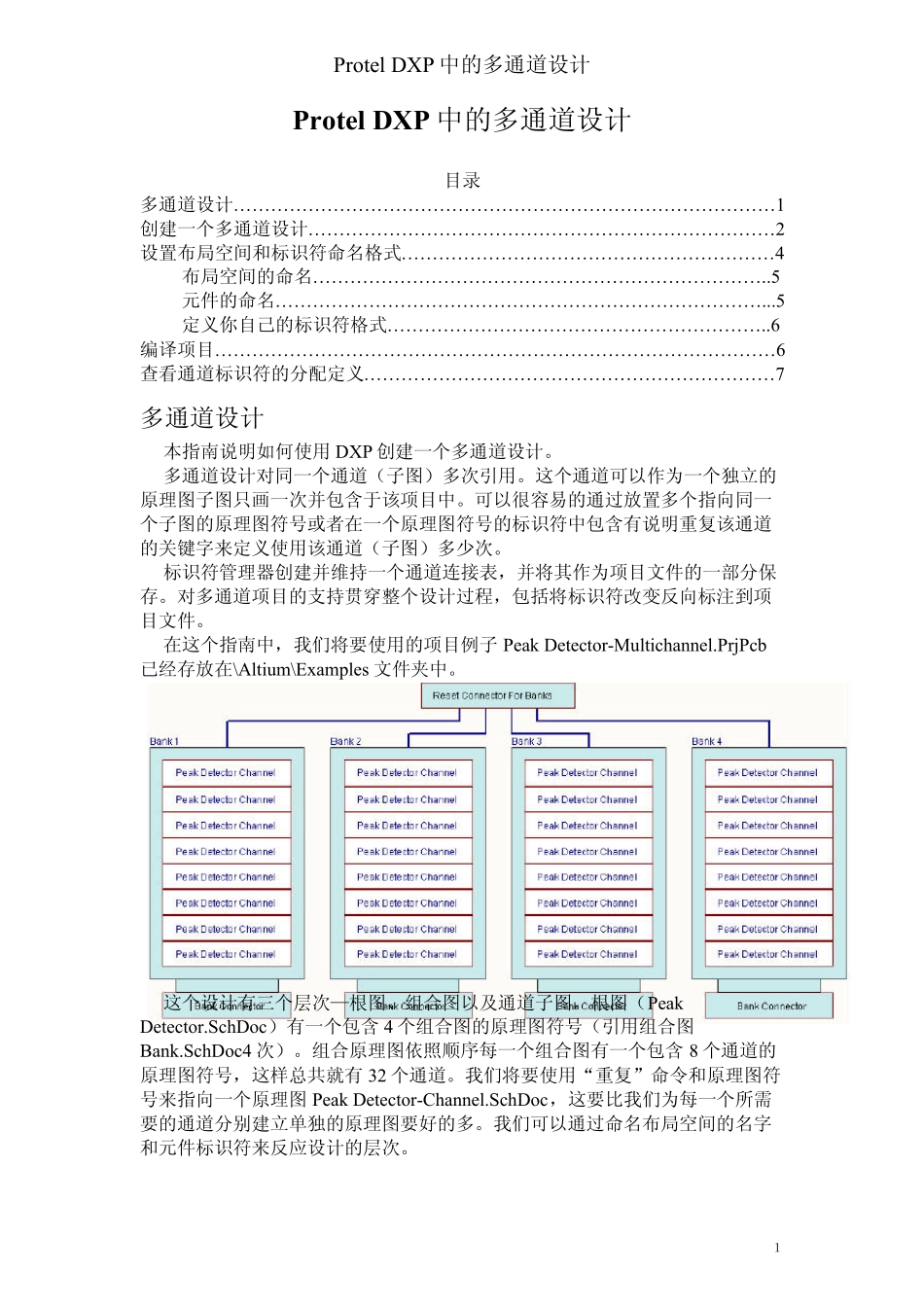

Protel DXP 中的多通道设计 １Protel DXP 中的多通道设计 目录 多通道设计… … … … … … … … … … … … … … … … … … … … … … … … … … … … … 1 创建一个多通道设计… … … … … … … … … … … … … … … … … … … … … … … … … 2 设置布局空间和标识符命名格式… … … … … … … … … … … … … … … … … … … … 4 布局空间的命名… … … … … … … … … … … … … … … … … … … … … … … … ..5 元件的命名… … … … … … … … … … … … … … … … … … … … … … … … … … ...5 定义你自己的标识符格式… … … … … … … … … … … … … … … … … … … … ..6 编译项目… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 6 查看通道标识符的分配定义… … … … … … … … … … … … … … … … … … … … … … 7 多通道设计 本指南说明如何使用DXP 创建一个多通道设计。 多通道设计对同一个通道（子图）多次引用。这个通道可以作为一个独立的原理图子图只画一次并包含于该项目中。可以很容易的通过放置多个指向同一个子图的原理图符号或者在一个原理图符号的标识符中包含有说明重复该通道的关键字来定义使用该通道（子图）多少次。 标识符管理器创建并维持一个通道连接表，并将其作为项目文件的一部分保存。对多通道项目的支持贯穿整个设计过程，包括将标识符改变反向标注到项目文件。 在这个指南中，我们将要使用的项目例子Peak Detector-Multichannel.PrjPcb已经存放在\Altium\Examples 文件夹中。 这个设计有三个层次—根图、组合图以及通道子图。根图（Peak Detector.SchDoc）有一个包含4 个组合图的原理图符号（引用组合图Bank.SchDoc4 次）。组合原理图依照顺序每一个组合图有一个包含8 个通道的原理图符号，这样总共就有32 个通道。我们将要使用“重复”命令和原理图符号来指向一个原理图Peak Detector-Channel.SchDoc，这要比我们为每一个所需要的通道分别建立单独的原理图要好的多。我们可以通过命名布局空间的名字和元件标识符来反应设计的层...
