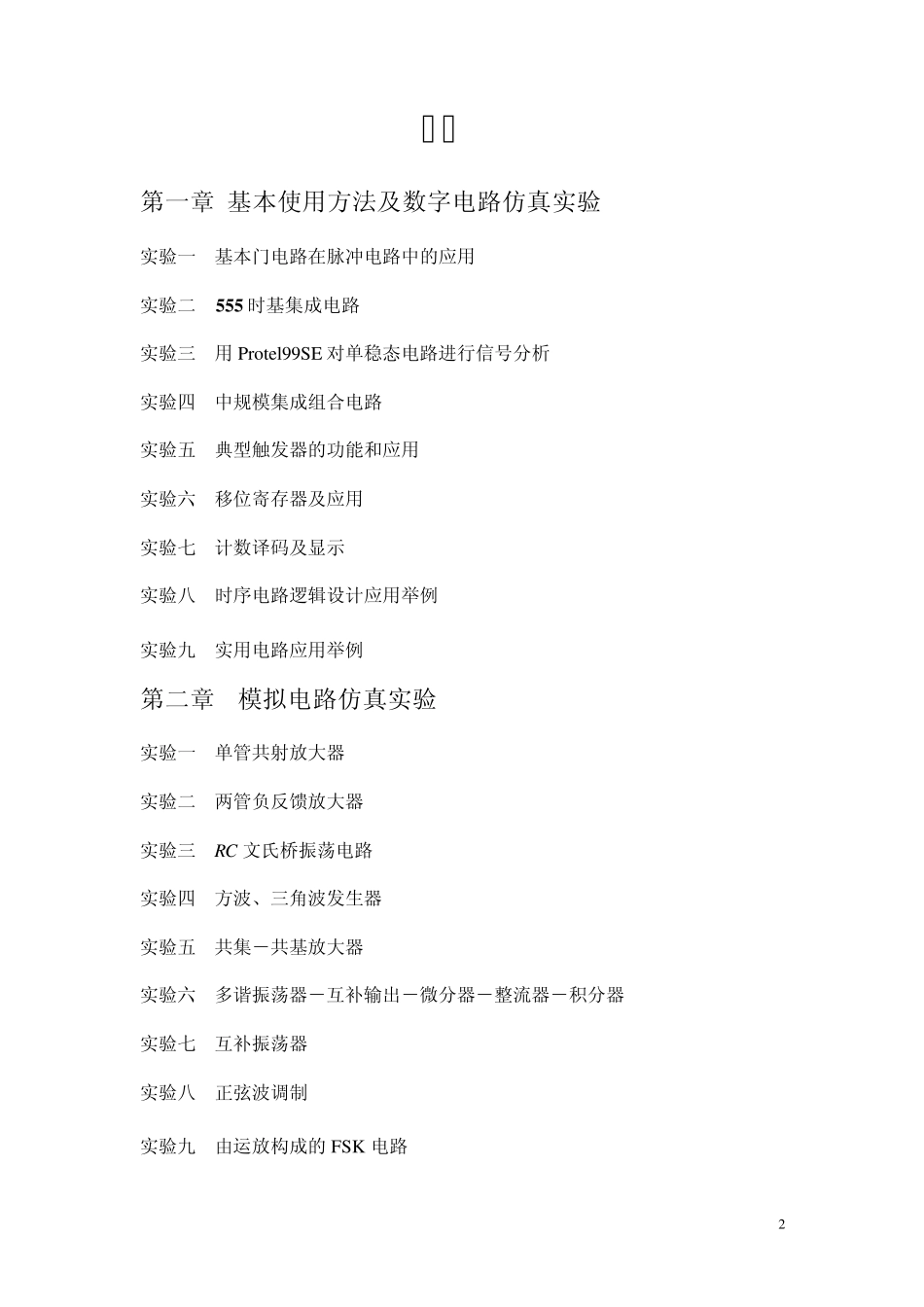

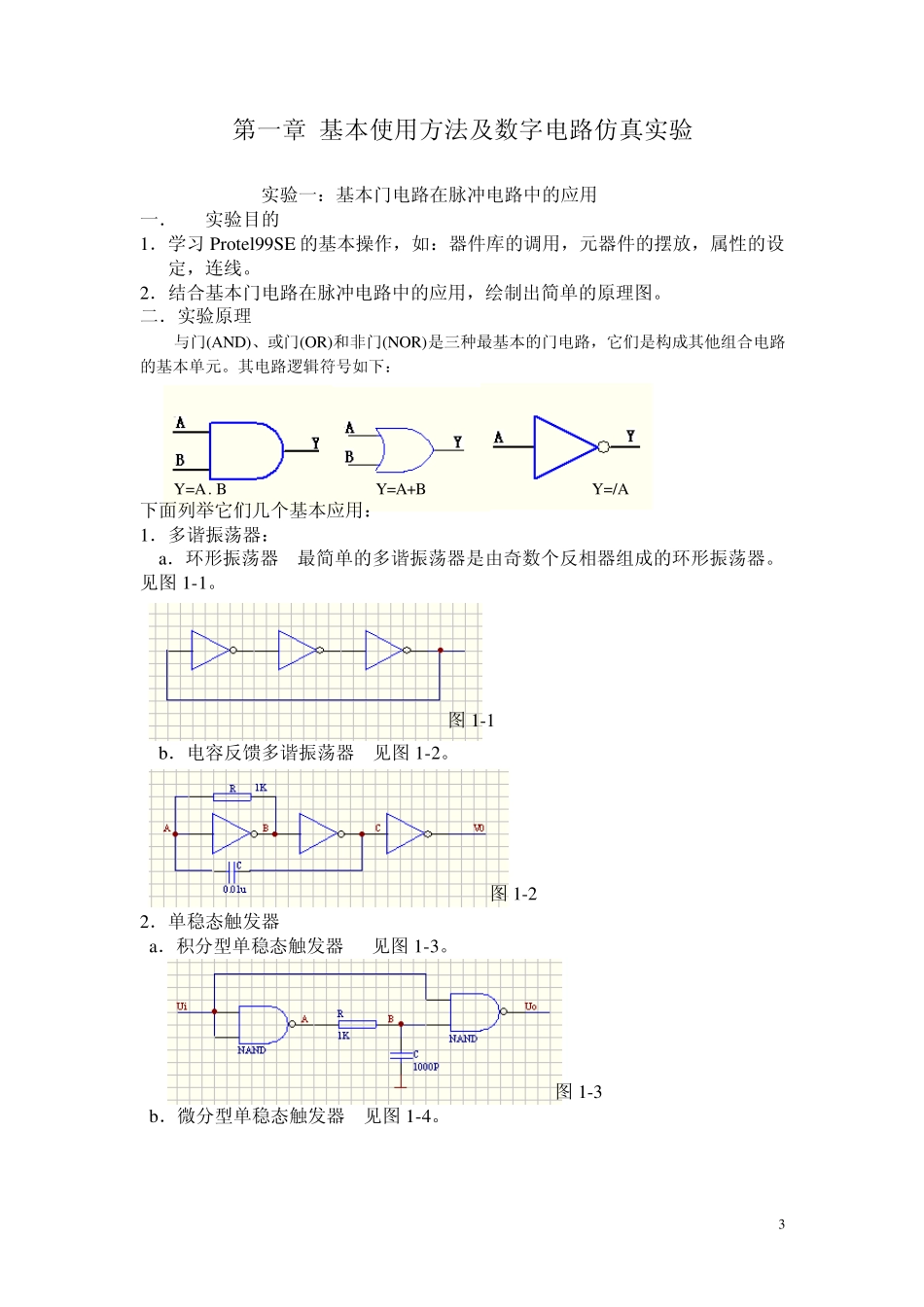

1 电子线路实验设计与仿真 2 目录 第一章 基本使用方法及数字电路仿真实验 实验一 基本门电路在脉冲电路中的应用 实验二 5 5 5 时基集成电路 实验三 用Protel99SE 对单稳态电路进行信号分析 实验四 中规模集成组合电路 实验五 典型触发器的功能和应用 实验六 移位寄存器及应用 实验七 计数译码及显示 实验八 时序电路逻辑设计应用举例 实验九 实用电路应用举例 第二章 模拟电路仿真实验 实验一 单管共射放大器 实验二 两管负反馈放大器 实验三 RC 文氏桥振荡电路 实验四 方波、三角波发生器 实验五 共集－共基放大器 实验六 多谐振荡器－互补输出－微分器－整流器－积分器 实验七 互补振荡器 实验八 正弦波调制 实验九 由运放构成的FSK 电路 3 第一章 基本使用方法及数字电路仿真实验 实验一：基本门电路在脉冲电路中的应用 一． 实验目的 1．学习Protel99SE 的基本操作，如：器件库的调用，元器件的摆放，属性的设定，连线。 2．结合基本门电路在脉冲电路中的应用，绘制出简单的原理图。 二．实验原理 与门(AND)、或门(OR)和非门(NOR)是三种最基本的门电路，它们是构成其他组合电路的基本单元。其电路逻辑符号如下： Y=A . B Y=A+B Y=/A 下面列举它们几个基本应用： 1．多谐振荡器： a．环形振荡器 最简单的多谐振荡器是由奇数个反相器组成的环形振荡器。见图1-1。 图1-1 b．电容反馈多谐振荡器 见图1-2。 图1-2 2．单稳态触发器 a．积分型单稳态触发器 见图1-3。 图1-3 b．微分型单稳态触发器 见图1-4。 4 图1-4 三．实验步骤及方法 下面我们以积分型单稳态触发器为例，详细介绍如何绘制原理图。 1． 新建一个设计（实验1.SCH），进入设计原理图的 SCH 设计系统。 用菜单File/New 新建一设计，命名，选择文件路径，然后进入 Protel99SE 的标准界面。（图1-5）左边的 Explorer 类似于 windows 的资源管理器。进入 Documents目录，用 File/New 命令，（或者直接点右键），系统弹出打开文件类型的对话框。我们选择 SCH 图标，即进入设计原理图的 SCH 设计系统，同时系统界面变为SCH 的设计界面。（图1-6） 图1-5 5 图1-6 2．元件库的调入 我们发现，左边多了一个Brow se SCH 的选项卡。单击则进入了原理图管理器。Libraries 即所使用的元件库一般来说，默认元件库Miscellaneous Devices.lib 即可满足需要。如需使用其他元件库...
